지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A351 CF8+STLMethod of Operation:

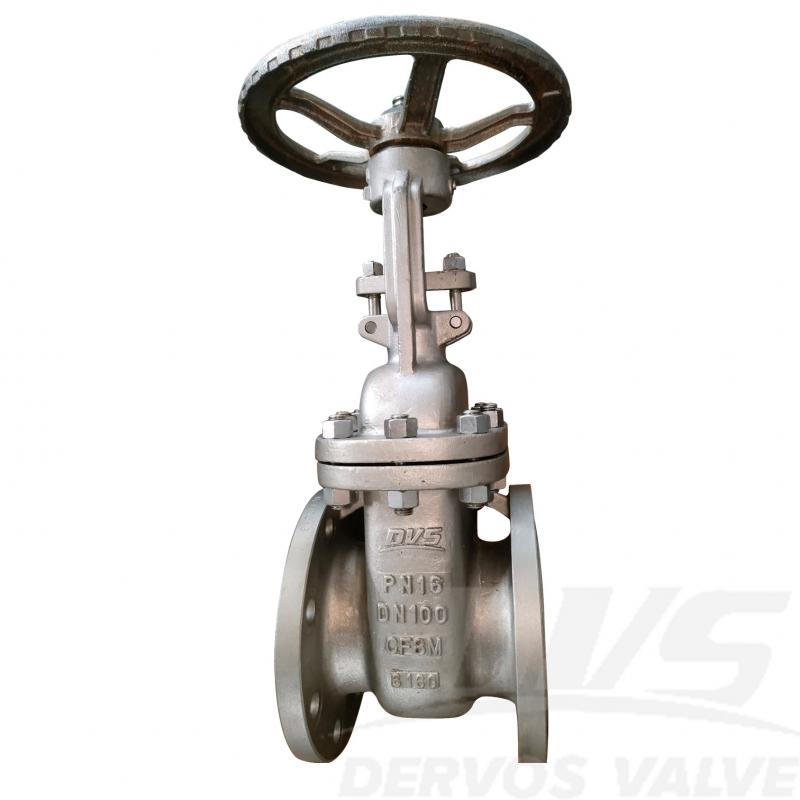

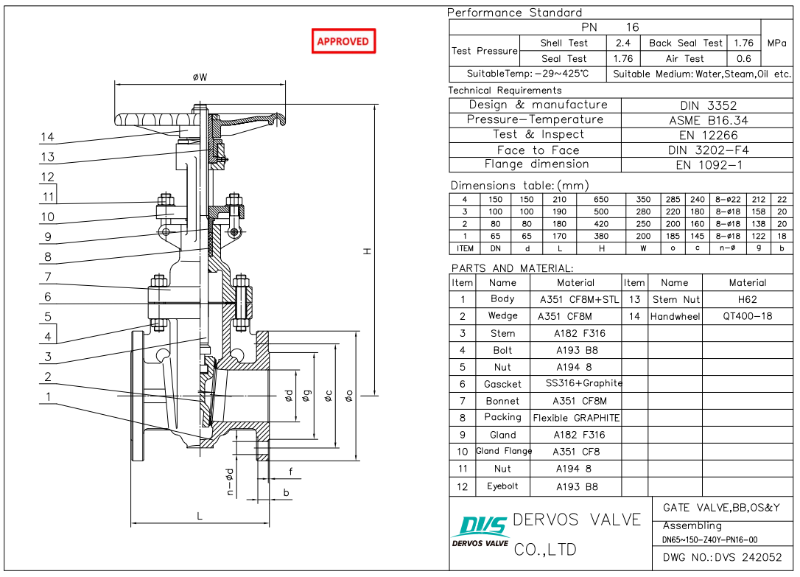

noDN100 PN16 스테인리스 스틸 게이트 밸브는 DIN 3352 표준에 따라 제작되었습니다. 밸브 본체는 A351 CF8M+STL 재질이며, 볼트식 보닛, 라이징 스템, 플렉시블 웨지 등의 구조적 특징을 가지고 있으며, 면간 거리는 DIN 3202-F4 규격을 준수합니다. 연결 방식은 RF 방식이며, 핸들이 포함되어 있습니다. 작동 모드.
|
유형 |
스테인리스 스틸 게이트 밸브 |
|
크기 |
디나100 |
|
압력 |
PN16 |
|
연결 |
RF |
|
작업 |
핸들 |
|
본체 재질 |
A351 CF8M+STL |
|
디자인 표준 |
DIN 3350 |
|
대면 |
소음 3202-F4 |
|
플랜지 치수 |
EN 1092-1 |
|

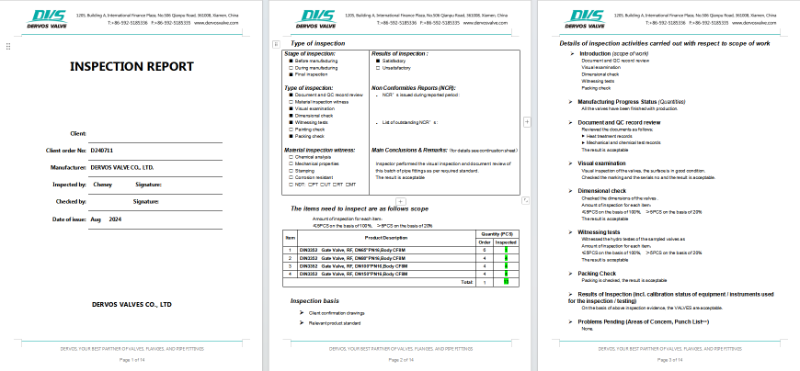

시험 및 검사 규정 |
EN 12266 |
|
온도 |
- 29 ~ 425 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. 상승형 스템 스테인리스 스틸 게이트 밸브 설계로 정밀한 유량 제어와 완벽한 차단 기능을 보장합니다.
2. PN16 등급에 RF 플랜지가 장착되어 있으며 DIN 3352 규격을 준수하고, 손잡이로 조작하여 손쉽게 제어할 수 있습니다.
