지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A182-F316TiMethod of Operation:

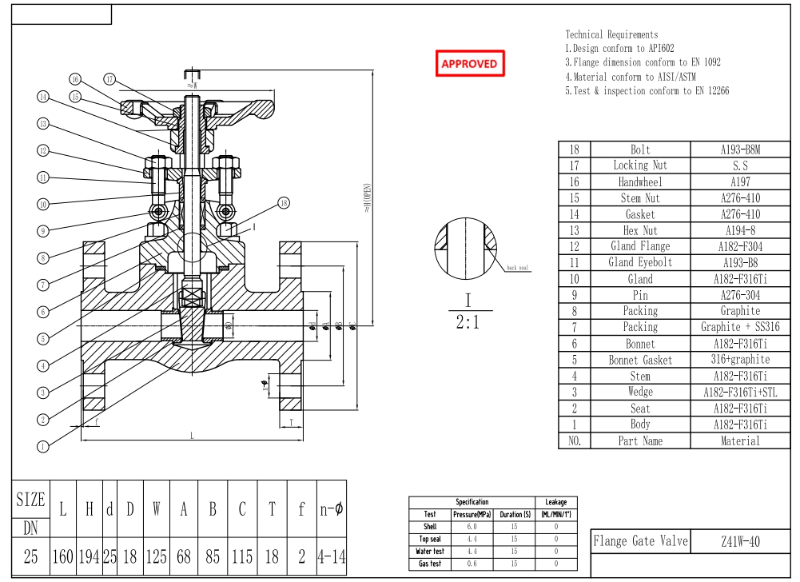

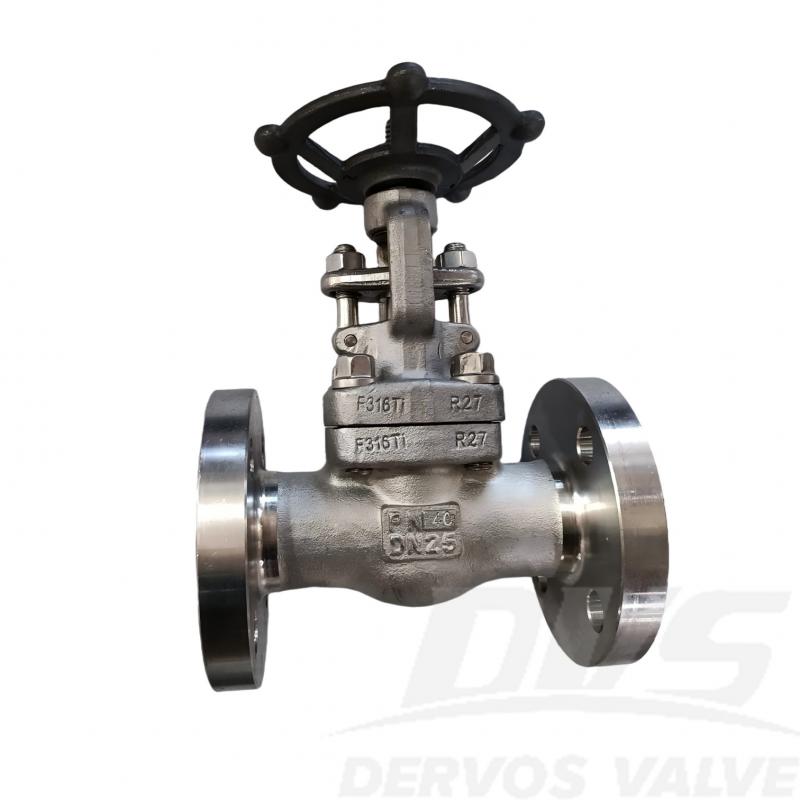

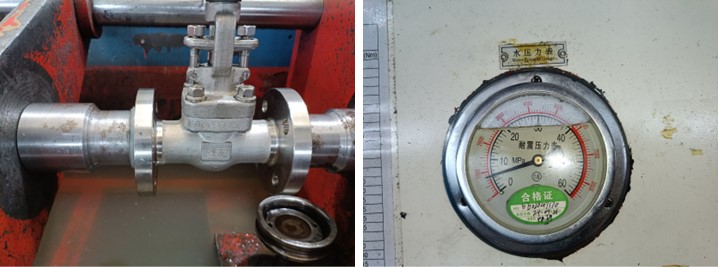

Hand WheelDN25 PN40 플랜지 게이트 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A182-F316Ti 재질이며, 연결 방식은 EN1092-1 B1입니다. 또한 핸드휠이 장착되어 있습니다. 작동 모드.
|
유형 |
스테인리스 스틸 게이트 밸브 |
|
크기 |
디나25 |
|
압력 |
PN40 |
|
연결 |
EN1092-1 B1 |
|
작업 |
핸드휠 |
|
본체 재질 |
A182-F316Ti |
|
디자인 표준 |
API 602 |
|
플랜지 치수 |
EN 1092 |
|
재질 적합 |
AISI/ASTM |
|
시험 및 검사 규정 |
EN 12266 |
|
온도 |
-29 ~ 120 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |

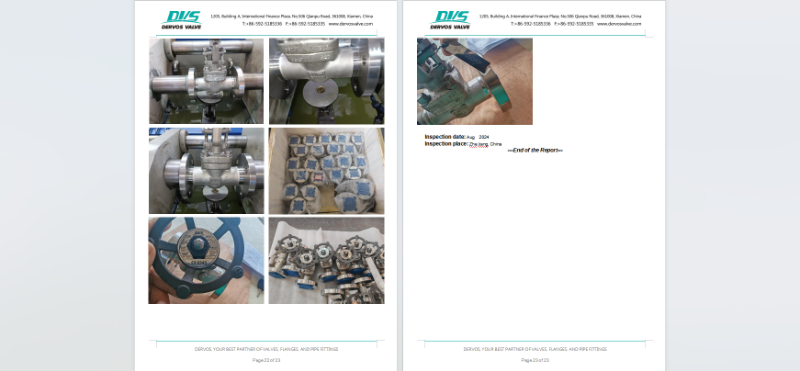

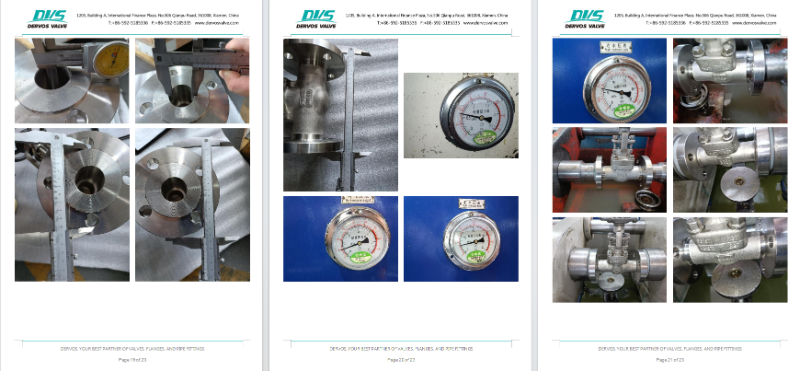

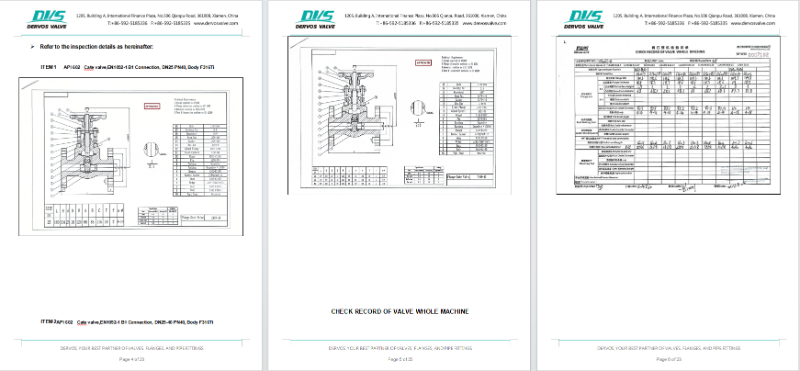

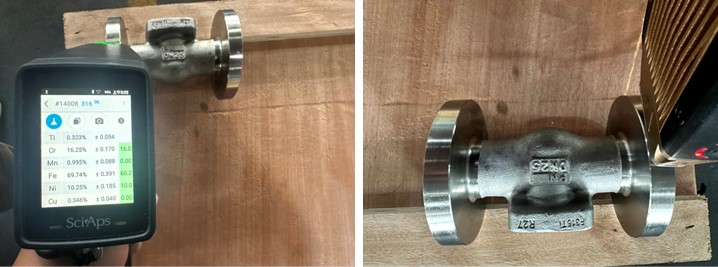

1. F316Ti 스테인리스강 본체는 입자간 부식 및 고온 환경에 대한 저항성을 향상시킵니다.
2. API 602 규격에 따라 설계된 DN25 PN40 게이트 밸브와 EN1092-1 B1 플랜지는 공정 파이프라인에서 안정적인 작동과 완벽한 차단을 보장합니다.
