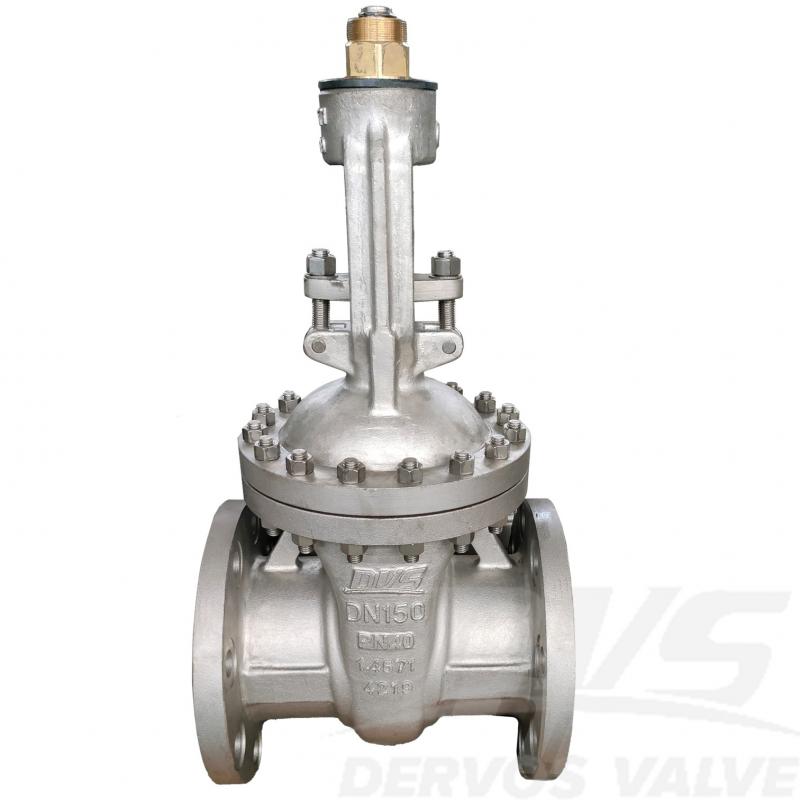

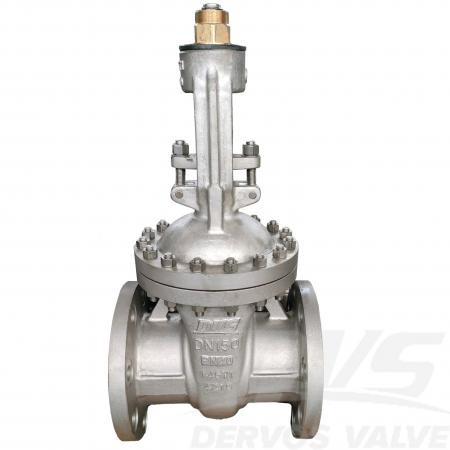

EN1984 DN150 PN40 스테인리스강 게이트 밸브 EN 1.4571

  • 지불:

    30% when order confirmed, 70% before shipment
  • 제품 원산지:

    china
  • 색:

    Customization
  • 배송 포트:

    Shanghai, China
  • 리드 타임:

    30~60 days Ex Works after order confirmation
  • Material:

    X6CrNiMoTi17-12-2
  • Method of Operation:

    hand wheel
지금 문의
제품 상세 정보

DN150 PN40 스테인리스 스틸 게이트 밸브는 EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 X6CrNiMoTi17-12-2 재질로 만들어졌습니다. EN 1.4571(AISI 316Ti)은 입계 부식 및 중간 정도의 염화물 부식에 대한 저항성이 요구되는 중온 및 고온 환경, 특히 용접 후 열처리가 없는 용접 시스템에 널리 사용됩니다. 연결 방식은 EN558이며, 핸드휠이 장착되어 있습니다. operation mode.

Product Parameters

Type

Stainless Steel Gate Valve

Size

DN150

Pressure

PN40

Connection

EN 558

Operation

Hand Wheel

Body Material

X6CrNiMoTi17-12-2

Design Norm

EN 1984

Face to Face dimension

EN 1092

End connection

EN 558

Test & Inspection Code

EN 12266-1,2

Temperature

-29 ~ 425 °C

Applicable Medium

Water, Oil and Gas

Features

1.EN 1.4571 stainless steel construction provides strong resistance to pitting and stress corrosion in aggressive media.

2.DN150 PN40 configuration designed to EN 1984 standard ensures stable operation and tight isolation in medium-pressure pipelines.

Technical Drawing

PN40 Stainless Steel Gate Valve

Dimension Checking

PN40 Stainless Steel Gate Valve

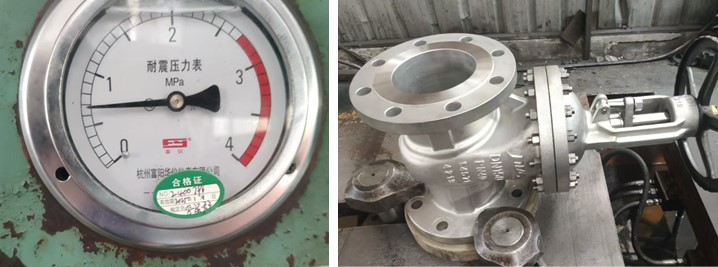

Pressure Testing

PN40 Stainless Steel Gate Valve

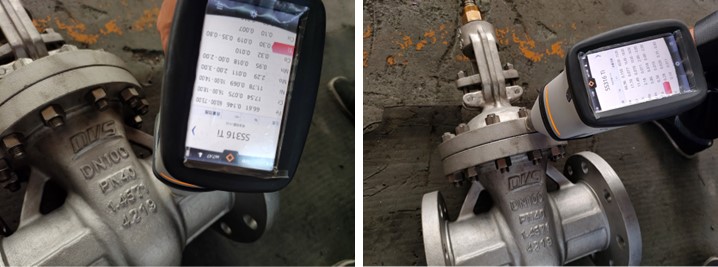

Spectrum

PN40 Stainless Steel Gate Valve

Nameplate & Packing

PN40 Stainless Steel Gate Valve
