DN200 PN40 게이트 밸브는 EN1984에 따라 제작되었습니다. 기준. 밸브 몸체는 1.4571+STL로 제작되었습니다. 그것은 구조적 볼트 커버, 탄성 게이트, 라이징 스템 및 브라켓의 특징. 그것의 연결 모드는 EN1092-1/B입니다. 그리고 핸드 휠 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
1.4571+STLMethod of Operation:
HW-OP제품 설명
|
유형 |
문 판막 |
|
크기 |
DN200 |
|
압력 |
PN40 |
|
연결 |
EN1092-1/B |
|
작업 |
HW-OP |
|
몸 재료 |
1.4571+STL |
|
설계 표준 |
EN1984 |
|
얼굴 면 치수에 |
고객 표준 |
|
플랜지 차원 |
EN1092-1/B1 |
|
시험 및 검사 코드 |
EN12266-1/2 |
|
온도 |
-29 ~ 425°C |
|
해당되는 중간 |
물, 석유 및 가스 |
특징
1. 낮은 유체 저항, 손쉬운 개방 및 닫힘, 무제한 매체 흐름 방향;
2. 간단한 형태, 짧음 구조적 길이, 우수한 제조 공정 및 넓은 적용 범위.
기술도면
치수 확인
압력 테스트
명판 및 포장
검사보고서
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
스테인레스 스틸 CF8M 게이트 밸브는 DIN 3352에 따른 플랜지 연결 및 핸드휠 작동으로 설계되었습니다. PN16 DN200 풀 포트 게이트 밸브는 OS&Y 구조, 탄력 있는 웨지 및 교체 가능한 시트를 갖추고 있습니다. 설계사양 설계 및 제조: DIN 3352 종단 간 차원: DIN3202 플랜지 끝: EN1092-1 테스트 및 검사: EN12266-1/2 디자인특징 -풀 보어 디자인 -우수한 유량 및 작은 마찰 손실 -밸브 개폐 토크 값이 낮음 -더 나은 착석감과 간편한 작동을 위한 유연한 웨지 -매끄러운 마감과 시트면의 우수한 밀봉성 - 모든 밸브는 추적성을 위해 몸체에 특정 번호로 제조됩니다. 빠른 세부정보 유형 문 판막 크기 DN 200 압력 PN 16 건설 볼트로 고정됨 보닛, 라이징 스템, 외부 나사 및 요크 연결 플랜지 연결 작업 핸드휠 본체 재질 스테인레스 스틸 CF8M 재료 다듬기 스테인레스 스틸 온도 범위 -268…~+648… 중간 물, 석유 및 가스 기원 중국 더보스 포장 포장은 결코 무시할 수 없는 중요한 부분입니다. Dervos는 주문의 안전하고 명확한 배송을 보장하기 위해 각 주문에 대한 포장 프로세스를 갖추고 있습니다.
4" 150LB 게이트 밸브는 API에 따라 제작됩니다. 603 표준. 밸브 본체는 ASTM A351 CF8M+STL로 만들어졌습니다. 그것은 볼트 커버, 탄성 쐐기 및 라이징 스템의 구조적 특성. 그것은 테스트 및 검사는 API 598을 준수하며, 작동 모드는 핸드휠 작동입니다.
DN125 PN16 게이트 밸브는 DIN에 따라 제작됩니다. 3352 표준. 밸브 몸체는 1.4408로 만들어졌습니다. 그것은 구조적 SS316을 사용한 볼트 커버, 라이징 스템, 탄성 웨지의 특성 절연 재킷 및 구조 길이 325mm. 연결 모드는 RF입니다. EN1092-1 B1. 그리고 핸드 휠 작동 모드가 있습니다.
2" 150LB 게이트 밸브는 API에 따라 제작됩니다. 600 표준. 밸브 본체는 A351 CF3으로 만들어졌습니다. 그것은 구조적 볼트 커버, 라이징 스템 브라켓의 특징. 연결 모드는 RF입니다. 그리고 핸드휠 작동 모드가 있습니다.
pn40 rf 플랜지, 볼트 덮개로 설계된 스윙 타입 체크 밸브는 주철 1.0619 및 ss316 트림 재질로 제작되었습니다. 전체 보어 체크 밸브는 고객의 특별 요청에 따라 제조 될 수 있습니다. 빠른 세부 사항 유형 비 리턴 밸브 (체크 밸브) 공칭 크기 dn 150 공칭 압력 pn 40 구성 bb, 스윙 타입 디스크, 외부 핀 연결 높인 페이스 플랜지 디자인 및 제조 소음 3356 끝으로 종료 en 558 연결 en 1092 테스트 & amp; 검사 en 12266 바디 재료 GS-C25 (1.0619) 해당하는 -29 ℃ ~ + 425 ℃ 미디어 w.o.g. 재료 아니 부품 이름 탄소 강철에서 ASTM으로 합금 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb 화장실 화장실 c5 cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 좌석 링 a105 a350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 삼 디스크 너트 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 4 디스크 와셔 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 디스크 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 6 돌쩌귀 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 힌지 핀 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 8 멍에 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 보닛 너트 a194 2 시간 a194 4 a194 7 a194 8 10 보닛 볼트 a193 b7 a193 l7 a193 b16 a193 b8 11 틈 메우는 물건 스테인리스 나선 상처 흑연 또는 스테인레스 스틸 나선형 상처 PTFE 12 덮개 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 13 훅 스크류 강철 14 명판 스테인레스 스틸 또는 알루미늄 15 대갈못 스테인레스 스틸 또는 알루미늄 기타 재료 (합금 20, ANSI 321, 모넬 하 스텔로이 등) 요청시 이용 가능 영형 너의 서비스 좋은 고객 서비스는 제품 자체만큼이나 가치가 있습니다. dervos에서, 우리는 당신이 우리와 사업을 할 때 쉽게 느낄 수 있도록 고객 서비스의 전체 범위를 제공 할 것입니다. 주간 생산 보고서 제공 생산이 시작되면 매주 생산 보고서를 받게되므로 제품 상태를 잘 관리하고 고객에게보고 할 수 있습니다. 18 개월 보증 제공 배송 후 18 개월 보증 기간이 제공되며 dervos에서 밸브를 구입할 염려가 없습니다. 불만 사항에 대해 3 일 이내에 솔루션 제공 모든 불만 사항은 3 일 이내에 해결되며,이 경우 불만 사항이 발생하는 경우에도 고객의 문제를 적시에 응답하고 해결할 수 있습니다.
스윙 체크 밸브는 A216으로 만들어졌으며 WCB의 종류가 있습니다. BS1868에 따라 제조 된 체크 밸브는 6 인치이고 150lb입니다. 그리고 밸브는 작동 온도에서 -19 to 425 학위 섭씨.
DN25 PN40 볼 밸브는 ISO17292 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A105로 만들어졌습니다. 플로팅 볼, 풀 보어, 방화 및 정전기 방지의 구조적 특성을 가지고 있습니다. 연결 모드는 EN1092-1 B1입니다. 그리고 레버 조작 모드가 있습니다.
dn20 800lb pn130 단조 스틸 a105 sw 연결 방식 bb os 및 y 핸드 휠 작동 게이트 밸브 바디 및 보닛 a105 api600 트림 8 시트 410 + stl 웨지 420 스템 410 가스켓 304+ 흑연 디자인 및 제조 api602 대면 ansi b16.11 용접 엔드 치수 API 602 테스트 및 검사 API 508. 빠른 세부 사항 유형 게이트 밸브 크기 dn20 압력 800 파운드 구성 bb, OS & amp; y 연결 sw 작동 모드 핸드 휠 바디 재료 a105 덮개 a105 디자인 및 제조 API 602 연결 종료 API 602 검사 API 598 온도 범위 -29 ℃ ~ + 425 ℃ 매질 기름, 물, 가스
DN50 PN160 플로팅 볼 밸브는 API6D 표준에 따라 만들어집니다. 밸브 본체는 A105로 제작되었습니다. 플로팅 볼의 구조적 특성과 235mm의 구조 길이를 가지고 있습니다. 레버 작동 모드가 있으며 연결 모드는 렌즈 개스킷입니다.

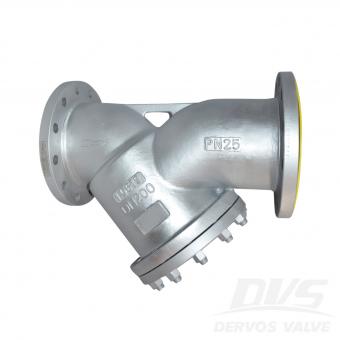

6" 150LB 스트레이너는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A352 LCB로 제작되었습니다. Y자형 및 볼트 커버의 구조적 특성을 가지고 있습니다. 연결 모드는 RF입니다.
