지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A351-CF8MMethod of Operation:

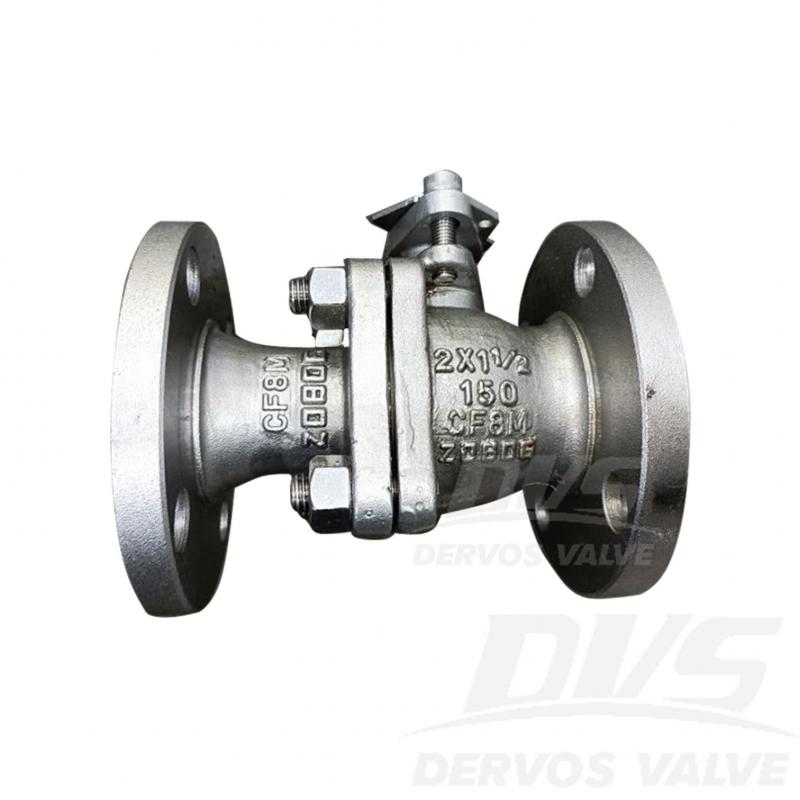

Lockable Lever2"×1-1/2" 150LB 플로팅 볼 밸브는 ASME B16.34 표준에 따라 제조됩니다. 밸브 본체는 CF8M으로 제작됩니다. 이 제품은 축소 보어(Reduced Bore), 플로팅 볼(Floating Ball), 내화성 & 정전기 방지(Fire-Safe & Anti-Static), 블로우아웃 방지 스템(Blowout-Proof Stem)의 구조적 특성을 가지고 있습니다. 연결 방식은 RF이며, 그리고잠금 가능한 레버 조작 방식이 있습니다.
|
유형 |
플로팅 볼 밸브 |
|
사이즈 |
2"×1-1/2" |
|
압력 |
150LB |
|
연결 방식 |
RF |
|
작동 방식 |
잠금 가능한 레버 |
|
본체 재질 |
A351-CF8M |
|
설계 규격 |
API 6D |
|
면간 거리 |
ASME B16.10 |
|
플랜지 단부 |
ASME B16.5 |
|
시험 및 검사 코드 |
API 6D |
|
온도 |
-20 ~ 120°C |
|
적용 매체 |
물, 오일 및 가스 |
1. 주강 플로팅 볼 밸브 2" × 1-1/2" 150LB API 6D는 신뢰할 수 있는 기밀 차단 성능과 원활한 유량 제어를 제공하며, 석유 & 가스 및 산업 배관 시스템에 이상적입니다 (플로팅 볼 밸브 API 6D 150LB).
2. 축소 보어 주강 볼 밸브는 컴팩트한 설계와 내구성 있는 밀봉 성능을 보장하며, 저압 및 중압 적용 분야에서 긴 수명을 제공합니다 (2" × 1-1/2" 플로팅 볼 밸브).
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
