지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A105Method of Operation:

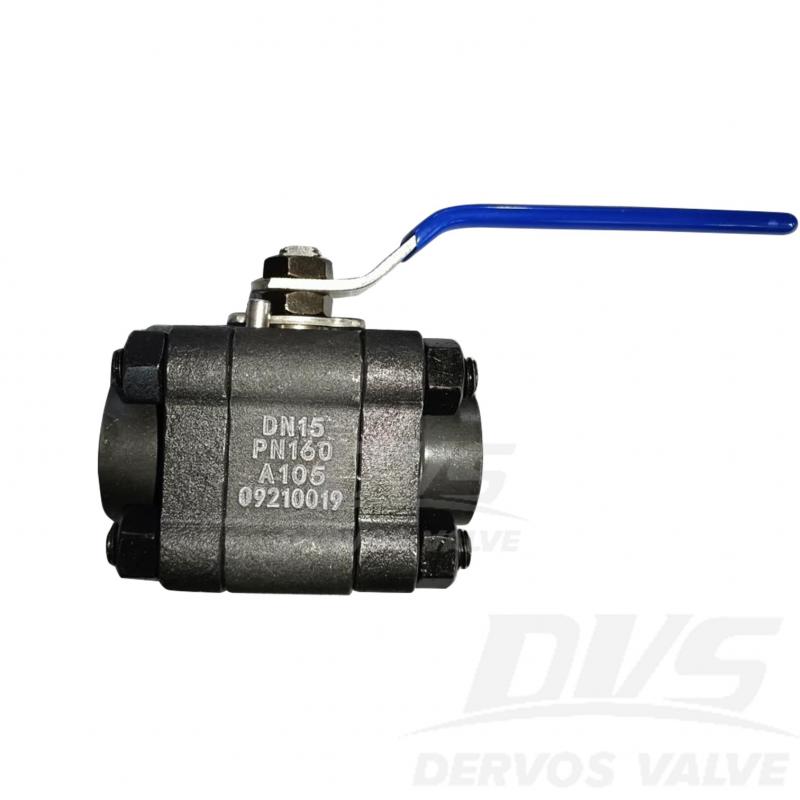

LEVER OP.1/2" PN160 플로팅 볼 밸브는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 A105 재질이며, 플로팅 볼, 풀 보어, 내화성 및 정전기 방지 기능을 갖추고 있습니다. 연결 방식은 FNPT입니다. 레버 작동. 작동 모드.
|
유형 |
플로팅 볼 밸브 |
|
크기 |
1/2 " |
|
압력 |
PN160 |
|
연결 |
NPT |
|
작업 |
레버 작동. |
|
본체 재질 |
에이 105 |
|
디자인 표준 |
에이 중소기업 B16.34 |
|
끝 끝 |
제조업체 표준 |
|
끝 기음 연결 |
NPT |
|
시험 및 검사 암호 |
API 598 |
|
온도 |
- 29 ~ 200 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |

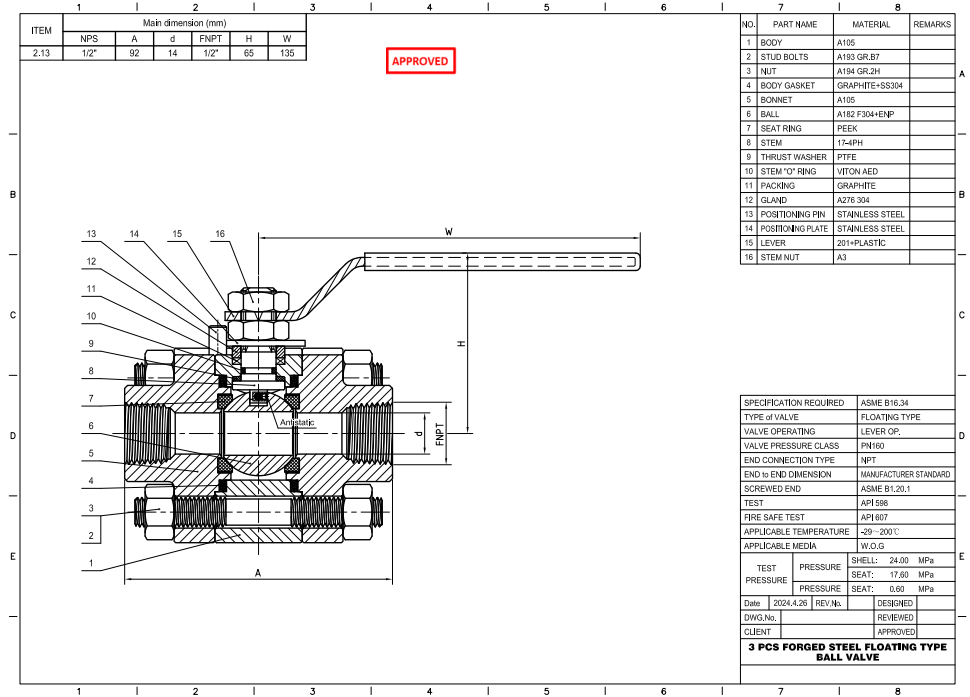

1.3개입 단조강 플로팅 볼 밸브 1/2" PN160 A105는 높은 강도와 안정적인 밀폐 기능을 제공하며, 고압 소구경 파이프라인 시스템에 이상적입니다.
2.3피스 A105 플로팅 볼 밸브는 컴팩트한 디자인으로 손쉬운 유지보수와 유연한 설치를 보장하며 산업 및 석유/가스 분야에 적합합니다(1/2인치 단조강 볼 밸브 PN160).
