지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A105Method of Operation:

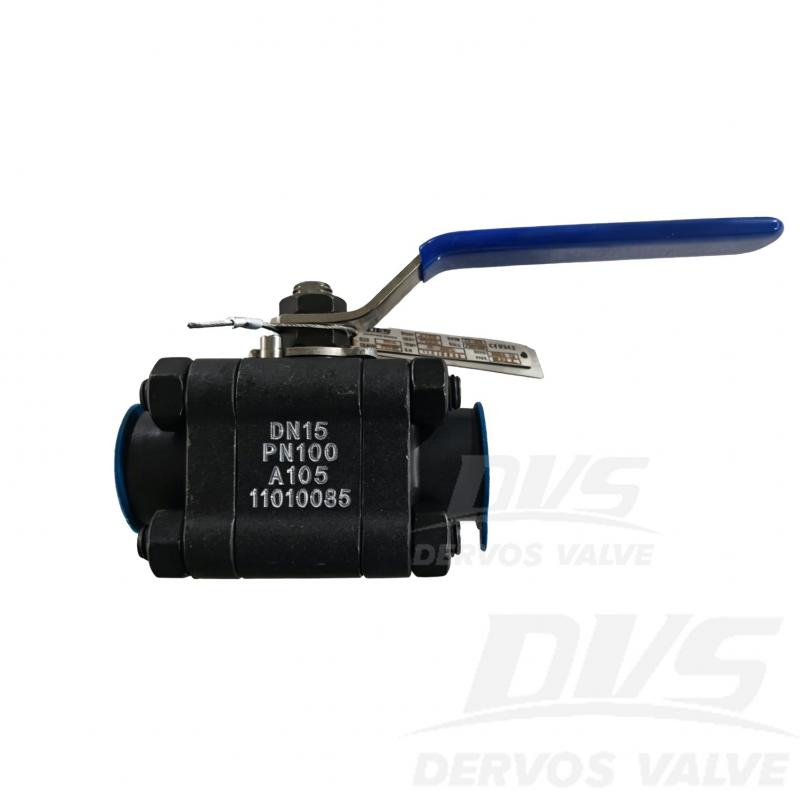

lever1/2" PN100 플로팅 볼 밸브는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 A105로 제작되었습니다. Full Port, Floating Ball, Fire Safe, Anti-static, Blowout-proof Stem의 구조적 특성을 가지고 있습니다. 연결 방식은 FNPT입니다. 또한 LEVER OP. 작동 방식을 갖추고 있습니다.
|
유형 |
플로팅 볼 밸브 |
|
크기 |
1/2” |
|
압력 |
PN100 |
|
연결 |
FNPT |
|
작동 방식 |
레버 작동 |
|
본체 재질 |
A105 |
|
설계 기준 |
ASME B16.34 |
|
엔드 투 엔드 |
제조사 표준 |
|
엔드 연결 |
NPT |
|
시험 및 검사 코드 |
API 598 |
|
온도 |
-20 ~ 200°C |
|
적용 매체 |
물, 오일 및 가스 |

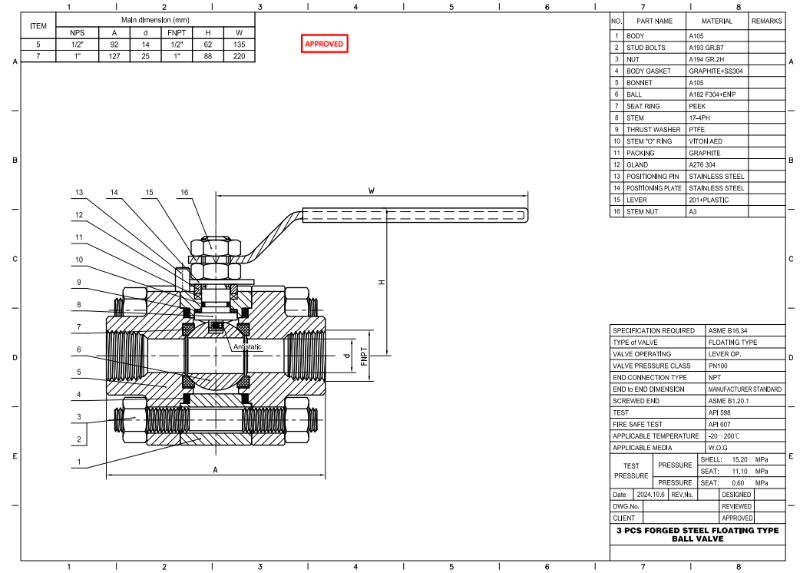

1. PN100 고압 사용 조건에서 높은 강도를 보장하고 유지보수를 편리하게 하는 3피스 단조 강 본체 설계입니다.
2. FNPT 나사형 엔드가 적용된 플로팅 볼 구조로 안정적인 기포 차단 차폐 성능을 제공하며, 컴팩트한 배관 시스템에 쉽게 설치할 수 있습니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
1 인치 플로팅 타입 볼 밸브는 알루미늄 브론즈 c95800으로 제작되었습니다. 감소 된 보어 볼 밸브에는 레버 작동, rf 플랜지, 2 피스 타입 본체가 있습니다. 빠른 세부 사항 유형 볼 밸브 크기 1" 압력 아니 150 구성 떠 있는 볼, 2 피스 바디, 측면 입구, 보어 감소 연결 플랜지 종료 조작 지렛대 조작 신체 재료 알류미늄 청동 ASTM B148 C95800 미디어 w.o.g 볼 밸브에 사용 가능한 수정 공칭 압력 밸브 크기 -감소 된 포트 & amp; 풀 포트 -몸체, 볼, 스템, 시트, 패킹, 볼트 및 너트의 재질 밸브 작동 (레버, 기어 박스, 공압 또는 유압 또는 전기 액추에이터) 연결 유형 사용 가능한 확장 스템 맞춤형 코팅 및 포장 배수구 수정 dervos 포장 좋은 포장은 좋은 첫 인상을 의미합니다. 아래 두 개의 상자를 볼 때 어떻게 다르게 느끼는가? 그리고 당신은 왜 dervos에서 우리가 포장을 그렇게 중요하게 생각하는지 이유를 알 것입니다. dervos에서 우리는 1. 모든 밸브가 깨끗하고 건조합니다. 우리는 무엇을해야합니까? 포장하기 전에 밸브를 청소 녹슬지 않는 기름을 첨가하십시오 플랜지 커버 추가 납품에있는 벨브에 2.no 손상. 우리는 이것을 어떻게 달성합니까? 철 와이어로 밸브를 고정 부드러운 재료로 밸브를 분리하십시오. 합판을 가진 벨브를 층을 이루십시오 3.strong 상자 및 명확한 배송 표시
2 피스 타입 플로팅 볼 밸브 전체 포트, 화재 안전 설계, 안티 분출 스템, ANSI 150 플랜지 및 레버 작동. 탄소강 볼 밸브는 a216 wcb 바디, f316 스템 및 볼, ptfe 소프트 시트로 설계되었습니다. 빠른 세부 사항 유형 볼 밸브 크기 4 " 압력 150 파운드 구성 플로팅 타입 볼, 2 피스 바디, 풀 보어 연결 높인 면 플랜지 끝 조작 렌치 조작 신체 재료 캐스트 스틸 wcb 손질 재료 ss316 및 ptfe 디자인 표준 API 6D 압력 & amp; 임시 코드 asme b16.34 면 대면 asme b16.10 종료 연결 asme b16.5 검사 암호 API 6D 온도 범위 -29 ℃ ~ + 125 ℃ 미디어 물, 기름 가스 소재 & amp; 치수 아니 부품 이름 탄소 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 보닛 너트 a194 2 시간 a194 4 a194 8 삼 보닛 볼트 a193 b7 a320 l7 a193 b8 4 캡 a216 화장실 a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 5 틈 메우는 물건 ss 나선형 상처 / 흑연 또는 ss 나선형 상처 / ptfe 6 공 a105 / ep.cr 또는 f6 a182 f6 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 좌석 링 rptfe 또는 pom 8 작은 봄 스테인레스 9 작은 공 a182 f304 a182 f316l 10 줄기 a182 f6 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 11 줄기 좌석 ptfe 12 줄기 포장 ptfe 또는 흑연 13 선 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 14 글 랜드 볼트 a193 b7 a193 b8 15 갈드 플랜지 a216 화장실 a351 cf8 16 포지셔닝 플레이트 강철 17 브렌치 a216 화장실 재료는 ASTM 표준에 따라 클래스 150 dn mm 15 20 25 40 50 65 80 100 150 200 250 nps 에 0.5 0.75 1 1.5 2 2.5 삼 4 6 8 10 엘 (rf) mm 108 117 127 165 178 191 203 229 394 457 533 에 4.25 4.6 5 6.5 7 7.5 8 9 15.5 18 21 l1 (bw) mm 140 152 165 190 216 241 283 305 457 521 559 에 5.5 6 6.5 7.48 8.5 9.5 11.13 12 18 20.5 22 l2 (rtj) mm 119 129.7 139.7 178 191 203 216 241 406 470 546 에 4.69 5.11 5.5 6.9 7.5 8 8.5 9.5 16 18.5 21.5 h mm 66 74 87 105 132 152 182 215 250 285 495 에 2.6 2.9 3.48 4.2 5.28 6.08 7.28 8.6 10 11.4 19.5 할 (w) mm 130 130 160 230 400 400 600 850 1100 1500 년 * 350 에 5.1 5.11 6.3 9 15.74 15.74 23.62 33.46 43.3 59 13.8 rf (kg) & emsp; 2.3 삼 4.5 7 15 20 25 40 97 160 240 bw (kg) & emsp; 2.0 2.5 3.8 5.8 12 17 21 36 92.8 154 227 * 웜 기어 또는 전동 액추에이터 작동 특별 시험 & amp; 검사 dervos는 정기적 인 유압 테스트 및 공기 테스트 외에도 pt 테스트, rt 테스트, ut 테스트, 극저온 테스트, 저 누출 테스트, 내화 테스트 및 경도 테스트 등과 같은 고객의 요청에 따라 특수 테스트를 수행 할 수 있습니다 .
딘 볼 밸브 전체 기공 rf floaing 볼 화재 방지 정전기 방지 레버 wcb 바디 a105 + enp 볼 17-4ph 줄기 f304 + ni55 좌석 x750 봄 용접 플랜지 가열 재킷 dn100 pn16 빠른 세부 사항 유형 볼 밸브 크기 dn100 설계 압력 pn16 구성 플로팅 볼 밸브 연결 타입 올린 얼굴 플랜지 작업 유형 지렛대 바디 재료 wcb 공 재료 a105 + ni60 줄기 재료 17-4ph 시트 재료 f304 + ni55 디자인 코드 en12516-1 대면 치수 en558-1 연결 종료 en1092-1 b1 압력 및 온도 en12266 매질 물, 기름 및 가스 유래 중국
API 6D 볼 밸브는 지하 볼 밸브 또는 저온과 같은 특수 용도의 확장 스템 신청. 연장 된 줄기의 길이는 클라이언트의에 의하여 주문을 받아서 만들어 질 수 있습니다 의뢰. 빠른 세부 사항 유형 볼 밸브 크기 2 인치 압력 클래스 600 구성 스플릿 몸, 옆 입장, 뜨 유형, 내화성 디자인, 정전기 방지 체계, 폭발 방지 스템, 확장 보닛 연결 rf 플랜지 작동 모드 지렛대 바디 재료 a105n 트림 재료 SS304 볼 및 스템, RPTFE 시트 디자인 및 제조 API 6D 압력 및 임시 코드 asme b16.34 끝으로 종료 asme b16.10 연결 종료 asme b16.5 검사 API 6D, API 598 온도 범위 -29 ℃ ~ + 200 ℃ 매질 기름, 수성 가스 dervos의 qc 프로세스 주조 검사 ： 우리 급격한 주조와 같은 원료의 문제를 확인할 수 있습니다. 벽 두께, 화학 성분 등으로 인해 속이는 가공 검사 : -안전하게 하다 가공 정확도 -찾기 수리 시간을 더 많이 확보하기 위해 가능한 빨리 가공 실수를 재생 최종 검사 : -최종 검사 활동에는 문서 및 QC 기록이 포함됩니다 검토, 육안 검사, 치수 검사, 압력 테스트, 도장 및 포장 검사 -시간과 비용 절약 : 직접 방문해서 검사 할 필요가 없습니다. 모든 문서는 증거로 제공 될 수 있습니다. 검사 보고서는 다음을 포함하여 무료로 제공됩니다 : -en 10204 3.1 밀 테스트 인증서 전체 검사 과정을 보여주는 검사 보고서
DN25 PN100 단조 스틸 A105 NPT 연결 방식 2 개 구성 풀 포어 레버 작동 플로팅 볼 화재 안전 바디 및 보닛 A105 볼 A182 F304 시트 링 PTFE 스템 A182 F304 스템 O 링 바이 톤 패킹 흑연 글 랜드 스테인레스 스틸 디자인 및 제조 Asme B16.34 페이스 페이스 디자인 제조 표준 제조 표준 나사 및 치수 ansi b1.20.1 검사 및 테스트 API598 화재 안전 설계 API 607 빠른 세부 사항 유형 볼 밸브 크기 dn25 압력 pn100 구성 2 조각 연결 npt 작동 모드 지렛대 바디 재료 a105 덮개 a105 디자인 및 제조 asme b16.34 끝으로 종료 asme b16.10 연결 종료 ANSI B1.20.1 검사 API 598 온도 범위 -29 ℃ ~ + 538 ℃ 매질 기름, 물, 가스
API 6a에 따라 제작 된 2 피스 플로팅 볼 밸브는 보어 감소, 내화 설계, 폭발 방지 스템 설계를 갖추고 있습니다. rptfe 시트와 ptfe o 링이 장착 된 4 인치 wcb 밸브는 인증서를 제공합니다.
이 공 벨브로 설계,ASME B16.34,기능 두 가지 다양한 연결 방법으로 한쪽 RF 및 다른 쪽 NPT. 밸브와 함께 떠 공 PTFE seat,SCS13 몸체와 다른 특징은 훌륭한 바다표범 어업 성과가 있습니다.
단조 강철 공 벨브로 만든 A105 체와 17 4PH 손 RTJ flange end 및 레버 작업입니다. 이동 볼밸브 기능을 신뢰할 수 있는 실링 성능고 쉽게 작업입니다.
의 F316,부동 공 벨브 설계에서 코드의 ASME B16.34. 밸브로 구성되어 있는 두 개의 조각 몸에 떠 있는 볼,레버 작동으로 좋은 신뢰할 수 있는 실링 성능과 작은 토크가 있습니다.
DN25 PN16 단조강 플로팅 볼 밸브는 ISO17292 표준에 따라 제작됩니다. 밸브 본체는 ASTM-A105 규격으로 제작되었습니다. 분리형, 플로팅 볼, 풀 보어, 내화성, 정전기 방지, 폭발 방지 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 RF이며, 핸드 휠 작동 방식을 사용합니다.
CF8M으로 제작 된 2 개 밸브는 ASME B16.34. 혼합 와 15 %의 유리 섬유, RPTFE 밸브의 시트는 고온 및 높은 부식성 작업 조건을 견딜 수 있습니다.
중국 플랜지 엔드 볼 밸브 Producer, Dervos는 플랜지 엔드 볼 밸브, ASTM A350 LF6, 클래스 600, 1 / 2 인치, 투피스, 단조, API 608, BS 5351, ASME B16.34.
