지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105Method of Operation:

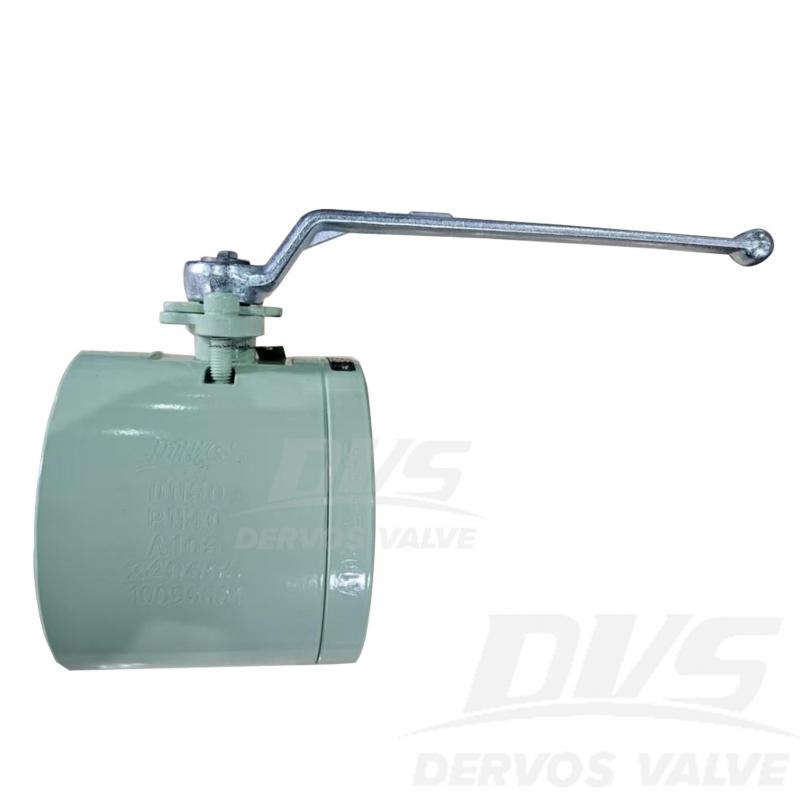

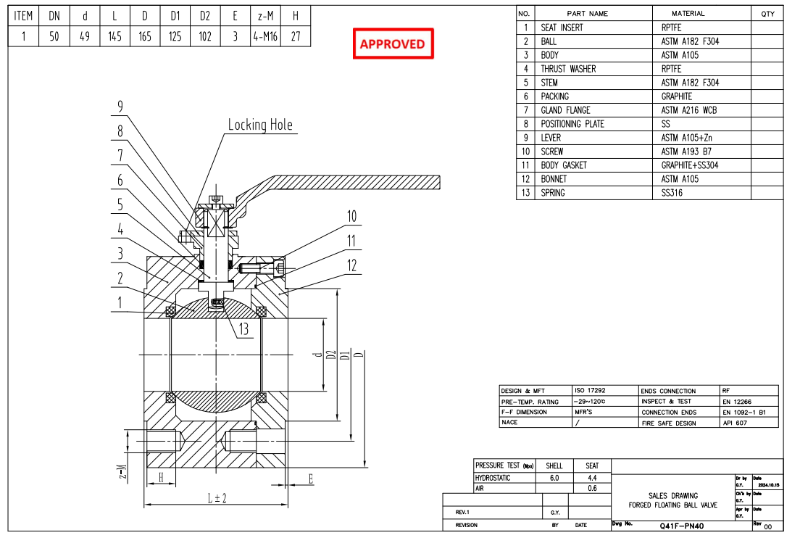

Lever OperatedDN50 PN40 플로팅 볼 밸브는 ISO17292 표준에 따라 제작됩니다. 밸브 본체는 A105로 제작됩니다. 이 제품은 풀 포트, 플로팅 볼, 내화 안전 구조, 정전기 방지, 블로우아웃 방지 스템의 구조적 특징을 가지며, 구조 길이는 145mm입니다. 연결 방식은 EN1092-1 B1이며, 레버 작동식 작동 방식을 갖추고 있습니다.
|
유형 |
플로팅 볼 밸브 |
|
크기 |
DN50 |
|
압력 |
PN40 |
|
연결 방식 |
EN1092-1 B1 |
|
작동 방식 |
레버 작동식 |
|
본체 재질 |
ASTM A105 |
|
설계 기준 |
ISO17292 |
|
면간 거리 |
제조사 |
|
엔드 연결 |
RF |
|
시험 및 검사 코드 |

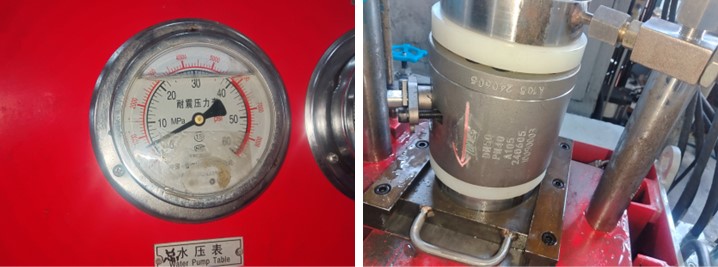

EN 12266 |
|
온도 |
-29 ~ 120°C |
|
적용 매체 |
물, 오일 및 가스 |
1. 단조 A105 플로팅 볼 설계는 신뢰성 있는 기밀 차단 성능을 제공하며 산업용 서비스에 대해 ISO 17292를 준수합니다.
2. 레버 작동식 1/4 회전 메커니즘은 PN40 배관 시스템에서 빠른 작동과 안정적인 유량 제어를 가능하게 합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
