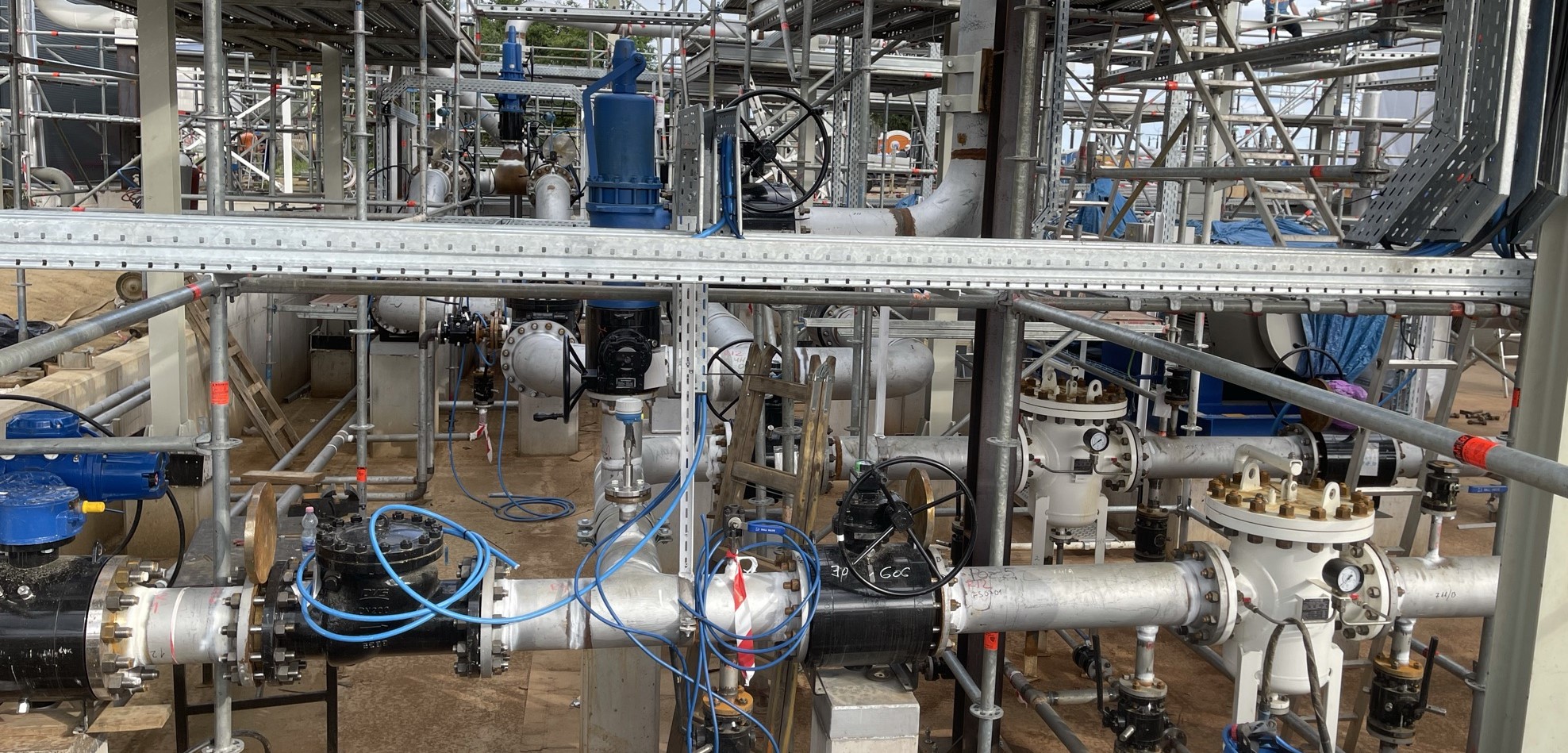

헝가리에 위치한 MOL의 정유소에는 다음이 필요합니다. 일반 볼 밸브 및 점검 밸브 교체 최적의 성능을 유지합니다. MOL의 신뢰받는 체크 및 볼 밸브 공급업체인 DERVOS 는 계속해서 작동을 위한 볼 밸브를 제공하고 있습니다.
이 프로젝트에서 DERVOS는 석유 및 가스 응용 분야의 유체 제어를 위한 고성능 볼 밸브 및 체크 밸브를 일괄 공급했습니다. 다양한 종류와 사양의 볼이 필요했습니다. 다양한 운영 및 밀봉 요구 사항을 충족하는지 확인하십시오. 파이프라인 시스템.

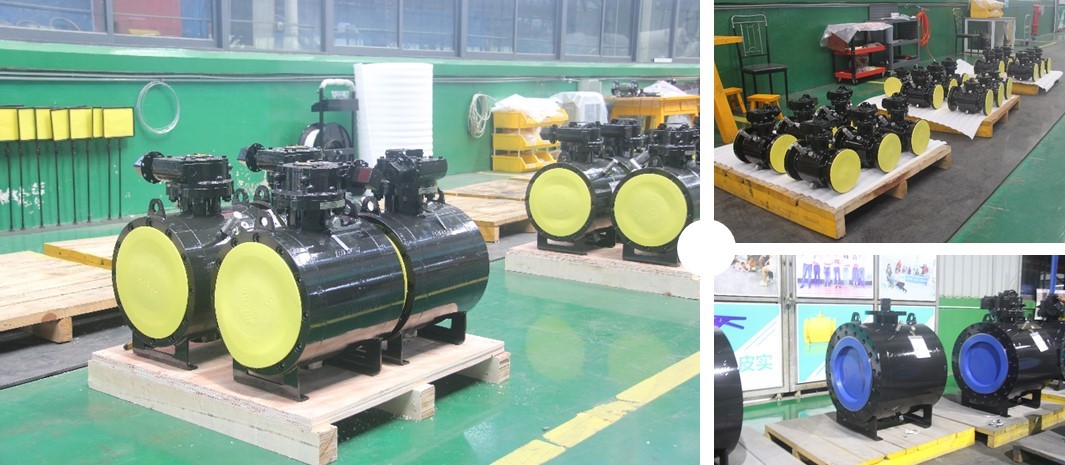

트러니언 장착형 볼 밸브 (112개)
· 크기: DN80-DN400
· 압력: PN16-PN63
· 특징: 전체 흐름 볼 밸브 설계, DBB 이중 블록 및 블리드 구조, PMSS 씰(1차 금속 + 2차 소프트 씰), 파열 방지 스템, IP68 방수 터빈 작동.
플로팅 볼 밸브 (71대)
· 크기: DN20-DN25
· 압력: PN25-PN63
· 특징 : 플로팅 볼 디자인, 핸들 작동, 중소 규모 파이프라인에 적합합니다.
스윙체크 밸브(9개)
· 크기: DN50-DN300
· 압력: PN25-PN63
·특징 : 스윙형, 구조가 간단하고 낮음 흐름 저항이 있어 대유량 및 저속 조건에 적합합니다.

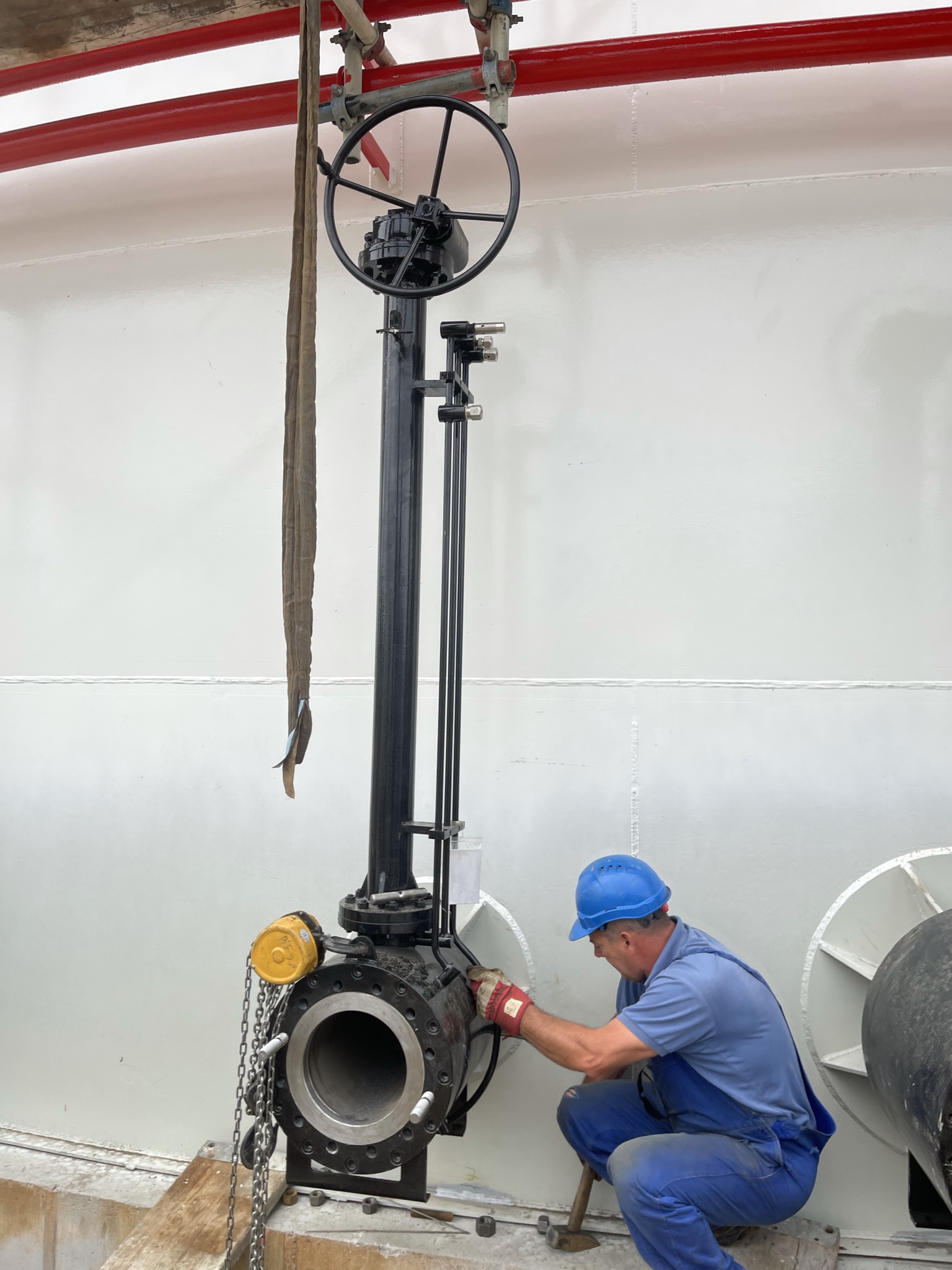

이 프로젝트에서는 고정형 볼 밸브 4개를 2m 확장 밸브 스템과 터빈으로 맞춤 제작했습니다. 운영 플랫폼을 지향합니다.
이 디자인은 운영자가 안전하고 멀리서 밸브를 효율적으로 작동 및 유지하여 완전히 해결합니다. 사이트가 필요합니다.
맞춤형 솔루션은 DERVOS의 제품을 선보입니다. 고객 요구 사항과 엔지니어링 전문성을 유연하게 충족할 수 있습니다.
최종 사용자인 MOL이 품질을 높이 평가했습니다. 밸브의 성능과 도장이 우수하다는 점을 주목하세요. 내구성. DERVOS 제품은 믿을 수 있고 안전하며 완벽하게 충족된다고 칭찬했습니다. 프로젝트 요구사항입니다.
