Manual Gate Valve, Handwheel Gate Valve스테인레스 스틸 CF8M 게이트 밸브는 DIN 3352에 따른 플랜지 연결 및 핸드휠 작동으로 설계되었습니다. PN16 DN200 풀 포트 게이트 밸브는 OS&Y 구조, 탄력 있는 웨지 및 교체 가능한 시트를 갖추고 있습니다.
설계사양
설계 및 제조: DIN 3352
종단 간 차원: DIN3202
플랜지 끝: EN1092-1
테스트 및 검사: EN12266-1/2
디자인특징
-풀 보어 디자인
-우수한 유량 및 작은 마찰 손실
-밸브 개폐 토크 값이 낮음
-더 나은 착석감과 간편한 작동을 위한 유연한 웨지
-매끄러운 마감과 시트면의 우수한 밀봉성
- 모든 밸브는 추적성을 위해 몸체에 특정 번호로 제조됩니다.
빠른 세부정보
|
유형 |
문 판막 |
|
크기 |
DN 200 |
|
압력 |
PN 16 |
|
건설 |
볼트로 고정됨 보닛, 라이징 스템, 외부 나사 및 요크 |
|
연결 |
플랜지 연결 |
|
작업 |
핸드휠 |
|
본체 재질 |
스테인레스 스틸 CF8M |
|
재료 다듬기 |
스테인레스 스틸 |
|
온도 범위 |
-268…~+648… |
|
중간 |
물, 석유 및 가스 |
|
기원 |
중국 |
더보스 포장
포장은 결코 무시할 수 없는 중요한 부분입니다. Dervos는 주문의 안전하고 명확한 배송을 보장하기 위해 각 주문에 대한 포장 프로세스를 갖추고 있습니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
4" 150LB 게이트 밸브는 API에 따라 제작됩니다. 603 표준. 밸브 본체는 ASTM A351 CF8M+STL로 만들어졌습니다. 그것은 볼트 커버, 탄성 쐐기 및 라이징 스템의 구조적 특성. 그것은 테스트 및 검사는 API 598을 준수하며, 작동 모드는 핸드휠 작동입니다.
DN200 PN40 게이트 밸브는 EN1984에 따라 제작되었습니다. 기준. 밸브 몸체는 1.4571+STL로 제작되었습니다. 그것은 구조적 볼트 커버, 탄성 게이트, 라이징 스템 및 브라켓의 특징. 그것의 연결 모드는 EN1092-1/B입니다. 그리고 핸드 휠 작동 모드가 있습니다.
DN125 PN16 게이트 밸브는 DIN에 따라 제작됩니다. 3352 표준. 밸브 몸체는 1.4408로 만들어졌습니다. 그것은 구조적 SS316을 사용한 볼트 커버, 라이징 스템, 탄성 웨지의 특성 절연 재킷 및 구조 길이 325mm. 연결 모드는 RF입니다. EN1092-1 B1. 그리고 핸드 휠 작동 모드가 있습니다.
2" 150LB 게이트 밸브는 API에 따라 제작됩니다. 600 표준. 밸브 본체는 A351 CF3으로 만들어졌습니다. 그것은 구조적 볼트 커버, 라이징 스템 브라켓의 특징. 연결 모드는 RF입니다. 그리고 핸드휠 작동 모드가 있습니다.
DN100 PN40 5A 듀플렉스 스테인리스 스틸 게이트 밸브는 EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A995 5A+STL 규격으로 제작되었습니다. 풀 보어(Full Bore), 볼트 체결 보닛, 요크가 있는 라이징 스템(Rising Stem), 플렉시블 웨지(Flexible Wedge) 구조의 특징을 가지고 있습니다. 연결 방식은 EN1092-1 B1이며, 핸드 휠 작동 방식을 채택했습니다.
DN100 PN40 스테인리스 스틸 게이트 밸브는 EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 X6CrNiMoTi17-12-2 재질로 만들어졌습니다. EN 1.4571(AISI 316Ti)은 입계 부식 및 중간 정도의 염화물 부식에 대한 저항성이 요구되는 중온 및 고온 환경, 특히 용접 후 열처리가 없는 용접 시스템에 널리 사용됩니다. 연결 방식은 EN558이며, 핸드휠이 장착되어 있습니다. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN100 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425°C Applicable Medium Water, Oil and Gas Features 1.Made from EN 1.4571 stainless steel, offering excellent corrosion resistance and high-temperature stability for PN40 pressure applications. 2.Gate valve design compliant with EN 1984 ensures reliable shutoff and long service life in industrial piping systems. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing
DN150 PN40 스테인리스 스틸 게이트 밸브는 EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 X6CrNiMoTi17-12-2 재질로 만들어졌습니다. EN 1.4571(AISI 316Ti)은 입계 부식 및 중간 정도의 염화물 부식에 대한 저항성이 요구되는 중온 및 고온 환경, 특히 용접 후 열처리가 없는 용접 시스템에 널리 사용됩니다. 연결 방식은 EN558이며, 핸드휠이 장착되어 있습니다. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN150 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425 °C Applicable Medium Water, Oil and Gas Features 1.EN 1.4571 stainless steel construction provides strong resistance to pitting and stress corrosion in aggressive media. 2.DN150 PN40 configuration designed to EN 1984 standard ensures stable operation and tight isolation in medium-pressure pipelines. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing

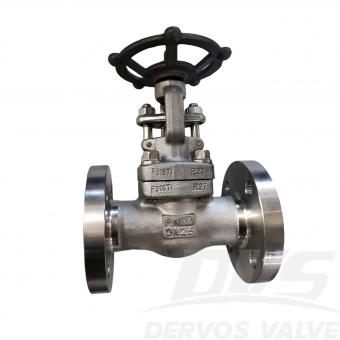

DN25 PN40 플랜지 게이트 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A182-F316Ti 재질이며, 연결 방식은 EN1092-1 B1입니다. 또한 핸드휠이 장착되어 있습니다. 작동 모드. 제품 매개변수 유형 스테인리스 스틸 게이트 밸브 크기 디나25 압력 PN40 연결 EN1092-1 B1 작업 핸드휠 본체 재질 A182-F316Ti 디자인 표준 API 602 플랜지 치수 EN 1092 재질 적합 AISI/ASTM 시험 및 검사 규정 EN 12266 온도 -29 ~ 120 °C 적용 가능한 매체 물, 석유 및 가스 특징 1. F316Ti 스테인리스강 본체는 입자간 부식 및 고온 환경에 대한 저항성을 향상시킵니다. 2. API 602 규격에 따라 설계된 DN25 PN40 게이트 밸브와 EN1092-1 B1 플랜지는 공정 파이프라인에서 안정적인 작동과 완벽한 차단을 보장합니다. 기술 도면 치수 검사 압력 테스트 스펙트럼 검사 보고서
DN100 PN16 Stainless Steel Gate Valve is made according to DIN 3352 standard. The valve body is made of A351 CF8M+STL. It has the structural characteristics of Bolted Bonnet, Rising Stem, Flexible Wedge, Face-to-Face Dimensions per DIN 3202-F4. Its connection mode is RF. And it has handle operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN100 Pressure PN16 Connection RF Operation Handle Body Material A351 CF8M+STL Design Norm DIN 3350 Face to Face DIN 3202-F4 Flange dimension EN 1092-1 Test & Inspection Code EN 12266 Temperature -29 ~ 425°C Applicable Medium Water, Oil and Gas Features 1.Rising stem Stainless Steel Gate Valve design ensures precise flow control and tight shut-off. 2.Rated PN16 with RF flange and DIN 3352 compliance, operated by handle for easy manual control. Technical Drawing Dimension Checking Pressure Testing Painting Nameplate & Packing Inspection Report
