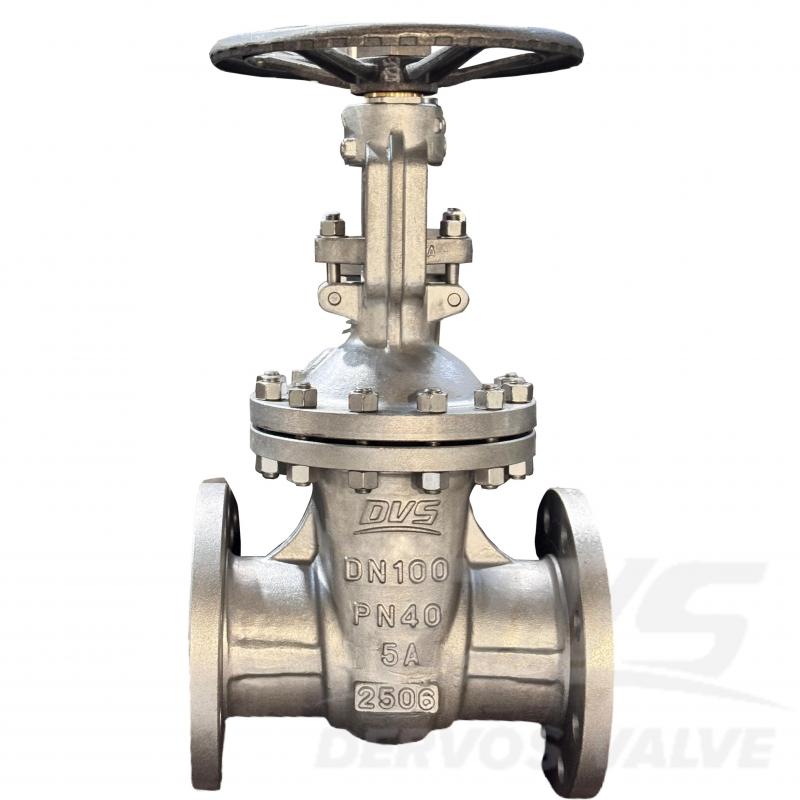

DN100 PN40 5A 듀플렉스 스테인리스 스틸 게이트 밸브 EN 1984

DN100 PN40 5A 듀플렉스 스테인리스 스틸 게이트 밸브는 EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A995 5A+STL 규격으로 제작되었습니다. 풀 보어(Full Bore), 볼트 체결 보닛, 요크가 있는 라이징 스템(Rising Stem), 플렉시블 웨지(Flexible Wedge) 구조의 특징을 가지고 있습니다. 연결 방식은 EN1092-1 B1이며, 핸드 휠 작동 방식을 채택했습니다.

  • 지불:

    30% when order confirmed, 70% before shipment
  • 제품 원산지:

    china
  • 색:

    Customization
  • 배송 포트:

    Shanghai, China
  • 리드 타임:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A995 5A+STL
  • Method of Operation:

    H.W.
지금 문의
제품 상세 정보

제품 설명

유형

5A 게이트 밸브

크기

디엔100

압력

PN40

연결

EN1092-1 B1

작업

주택

본체 재질

ASTM A995 5A+STL

디자인 표준

EN 1984

대면

고객 요구 사항

플랜지 치수

EN 1092-1/B1

시험 및 검사 코드

EN12266-1/2

온도

-10 ~ 150 °C

적용 매체

물, 석유 및 가스

특징

1. 5A 듀플렉스 스테인리스 스틸로 제작되어 내식성이 뛰어나고 강도가 높습니다.

2. EN 1984에 따라 설계되어 PN40 압력 하에서도 안정적인 밀봉과 성능을 보장합니다.

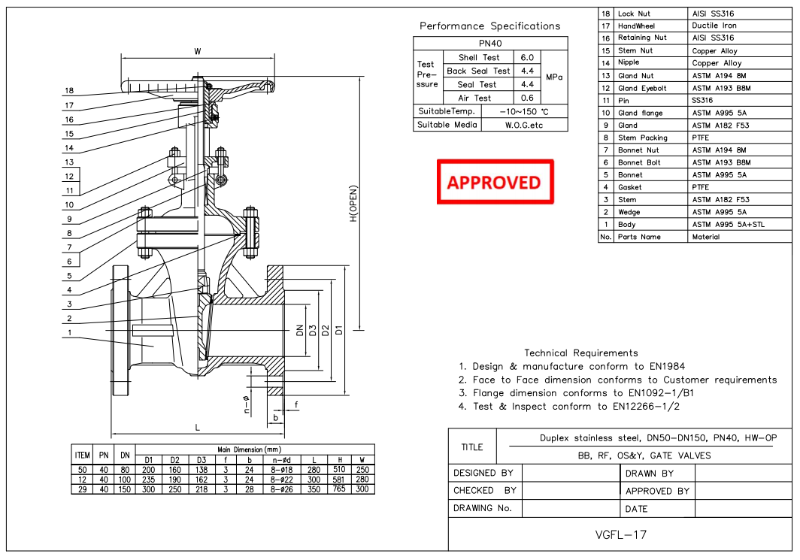

기술 도면

5A Duplex Stainless Steel Gate Valve

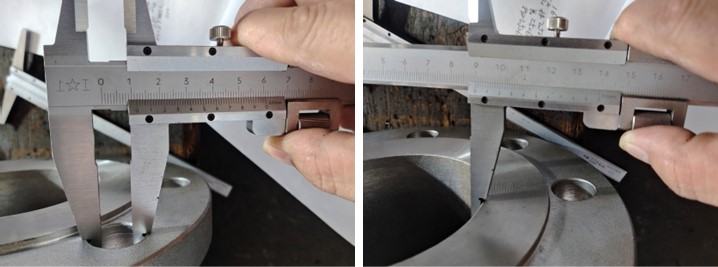

치수 확인

5A Duplex Stainless Steel Gate Valve

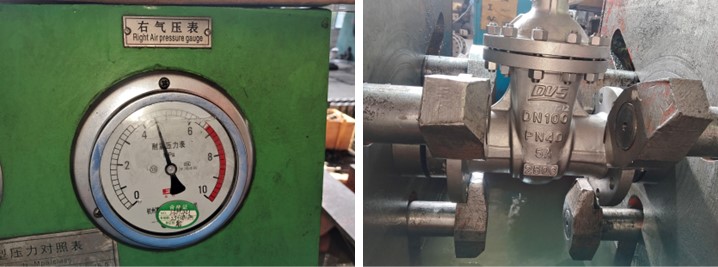

압력 테스트

5A Duplex Stainless Steel Gate Valve

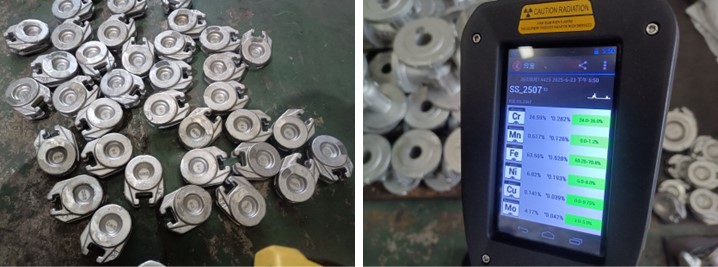

스펙트럼

5A Duplex Stainless Steel Gate Valve

메시지를 남길

에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.

관련 상품
스테인레스 스틸 플랜지 게이트 밸브
스테인레스 스틸 게이트 밸브 DIN 3352 PN16 OS&Y

스테인레스 스틸 CF8M 게이트 밸브는 DIN 3352에 따른 플랜지 연결 및 핸드휠 작동으로 설계되었습니다. PN16 DN200 풀 포트 게이트 밸브는 OS&Y 구조, 탄력 있는 웨지 및 교체 가능한 시트를 갖추고 있습니다. 설계사양 설계 및 제조: DIN 3352 종단 간 차원: DIN3202 플랜지 끝: EN1092-1 테스트 및 검사: EN12266-1/2 디자인특징 -풀 보어 디자인 -우수한 유량 및 작은 마찰 손실 -밸브 개폐 토크 값이 낮음 -더 나은 착석감과 간편한 작동을 위한 유연한 웨지 -매끄러운 마감과 시트면의 우수한 밀봉성 - 모든 밸브는 추적성을 위해 몸체에 특정 번호로 제조됩니다. 빠른 세부정보 유형 문 판막 크기 DN 200 압력 PN 16 건설 볼트로 고정됨 보닛, 라이징 스템, 외부 나사 및 요크 연결 플랜지 연결 작업 핸드휠 본체 재질 스테인레스 스틸 CF8M 재료 다듬기 스테인레스 스틸 온도 범위 -268…~+648… 중간 물, 석유 및 가스 기원 중국 더보스 포장 포장은 결코 무시할 수 없는 중요한 부분입니다. Dervos는 주문의 안전하고 명확한 배송을 보장하기 위해 각 주문에 대한 포장 프로세스를 갖추고 있습니다.

다섯 개의 백성 중 하나
4" 150LB 게이트 밸브 API603 스테인레스 스틸 HW-OP OS&Y CF8M

4" 150LB 게이트 밸브는 API에 따라 제작됩니다. 603 표준. 밸브 본체는 ASTM A351 CF8M+STL로 만들어졌습니다. 그것은 볼트 커버, 탄성 쐐기 및 라이징 스템의 구조적 특성. 그것은 테스트 및 검사는 API 598을 준수하며, 작동 모드는 핸드휠 작동입니다.

다섯 개의 백성 중 하나
DN200 PN40 스테인레스 스틸 게이트 밸브 EN1984 HW-OP BB RF OS&Y

DN200 PN40 게이트 밸브는 EN1984에 따라 제작되었습니다. 기준. 밸브 몸체는 1.4571+STL로 제작되었습니다. 그것은 구조적 볼트 커버, 탄성 게이트, 라이징 스템 및 브라켓의 특징. 그것의 연결 모드는 EN1092-1/B입니다. 그리고 핸드 휠 작동 모드가 있습니다.

다섯 개의 백성 중 하나
DIN DN125 PN16 스테인레스 스틸 게이트 밸브 HW-OP BB RF

DN125 PN16 게이트 밸브는 DIN에 따라 제작됩니다. 3352 표준. 밸브 몸체는 1.4408로 만들어졌습니다. 그것은 구조적 SS316을 사용한 볼트 커버, 라이징 스템, 탄성 웨지의 특성 절연 재킷 및 구조 길이 325mm. 연결 모드는 RF입니다. EN1092-1 B1. 그리고 핸드 휠 작동 모드가 있습니다.

다섯 개의 백성 중 하나
2" 150LB 스테인레스 스틸 게이트 밸브 RF CF3 API600 핸드휠

2" 150LB 게이트 밸브는 API에 따라 제작됩니다. 600 표준. 밸브 본체는 A351 CF3으로 만들어졌습니다. 그것은 구조적 볼트 커버, 라이징 스템 브라켓의 특징. 연결 모드는 RF입니다. 그리고 핸드휠 작동 모드가 있습니다.

다섯 개의 백성 중 하나
3 '' 150LB API 6D 확장 플러그 밸브 DBB 무 윤활 rf

The 3 인치 150LB 확장 플러그 밸브는 확실한 차단, 검증 가능한 제로 누출, 이중 블록 및 블리드 기능이 필요합니다.

주철 비 상승 줄기 게이트 밸브
무쇠 비 상승 줄기 게이트 밸브 rf dn80 pn16

dn80 pn16 주철 게이트 밸브는 din3202 f4 또는 din3202 f5에 따라 대면 치수를 갖습니다. 이 gg25 게이트 밸브는 수처리 용도에 적합한 탄성 시트, 비 상승 스템, bb, rf 플랜지로 설계되었습니다. 빠른 세부 사항 유형 문   판막 공칭 직경 dn   80 공칭 압력 pn   16 건축 유형 비 상승   줄기, 볼트 형 보닛, 탄성 시트 연결 타입 플랜지 작업 유형 핸드 휠   조작 바디 재료 캐스트   철 gg25 트림 재료 주철 웨지, ss420 스템,   epdm 좌석 디자인 코드 식사 3352 엔드 투 엔드 코드 식사 3202 플랜지 치수 딘 2501 매질 물 유래 중국 디자인 기능 좋은 밀봉 성과를위한 1.resilient 좌석 2. 낮은 흐름 저항과 작은 압력 강하 3. 설치 공간에 대한 비 상승 줄기가 제한됩니다 매체의 흐름 방향에 대한 4.No 제한 반대로 부식성 기능을위한 벨브의 내부와 외부 부분을 위해 유효한 5.epoxy 회화 회사 소개 10 년 이상 밸브 산업을 전문으로하는 dervos는 게이트, 글로브, 체크, 볼, 버터 플라이, 플러그 밸브 및 스트레이너의 주요 공급 업체가되었습니다. 우리는 현지 파트너와 함께 lukoil, mol, ypf와 같은 석유 및 가스 사용자에게 서비스를 제공합니다. dervos의 장점은 다음과 같습니다. 1. 수십 개의 안정적인 공급 업체와의 파트너십을 통해 고객에게 다양한 고품질 제품을 경쟁력있는 가격으로 제공 할 수 있습니다. 2. 각 주문 배달 전에 검사 보고서와 엄격한 품질 관리. 3. 우리는 고객이하는만큼 배달 시간을 중요하게 생각합니다. 강력한 구매 시스템을 통해 각 주문을 밀접하게 준수하여 정시 배송을 보장합니다. 4. 원 스톱 솔루션은 적시에 제공됩니다

듀얼 플레이트 웨이퍼 체크 밸브

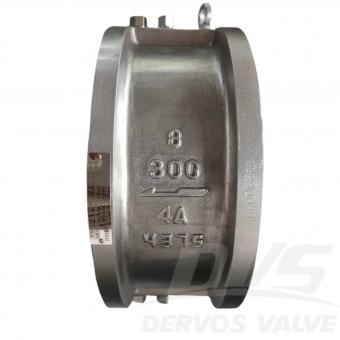

4A 8" 300LB 듀얼 플레이트 웨이퍼 타입 체크 밸브 API 594
