지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:

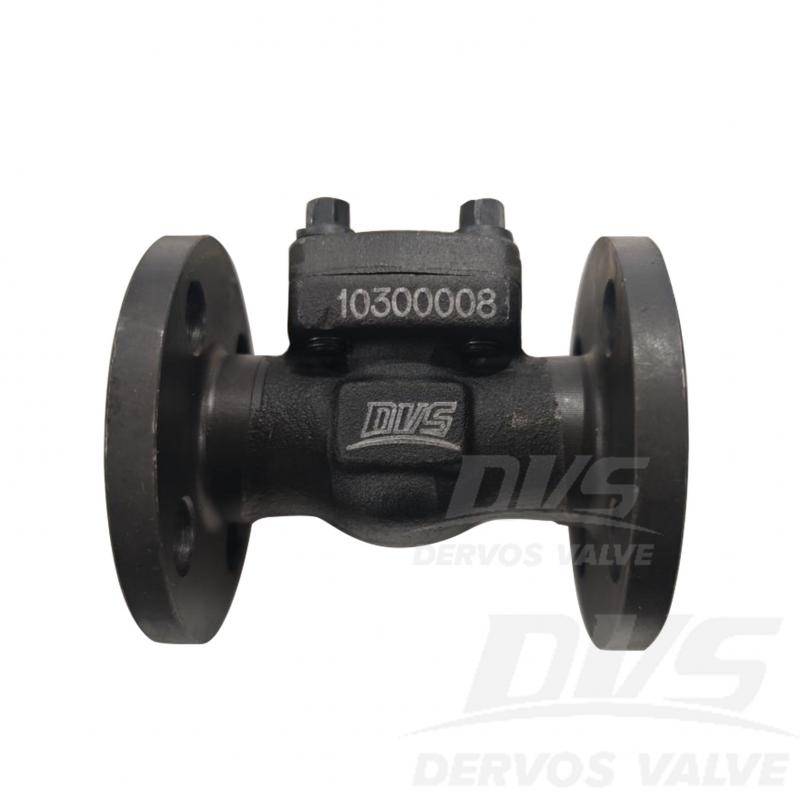

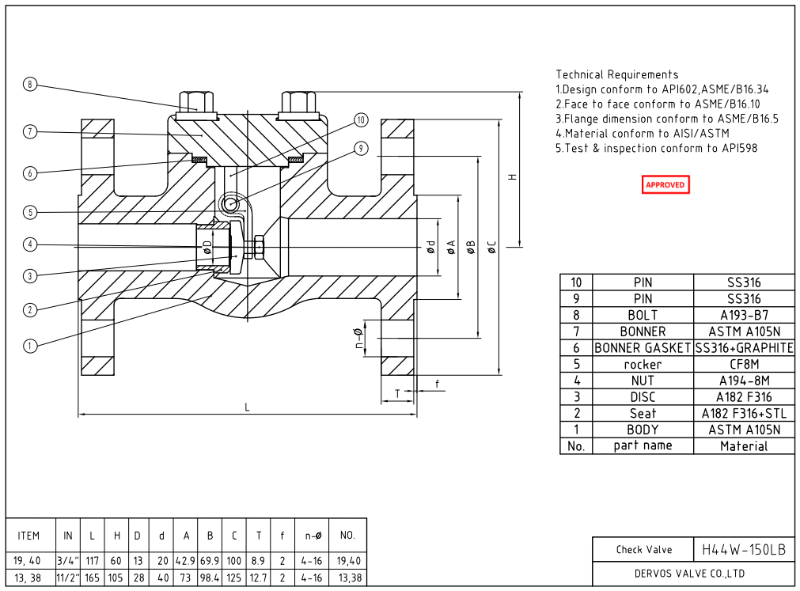

A105N3/4인치 150LB 스윙 체크 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A105N 재질이며, 볼트식 커버와 스윙 체크 설계의 구조적 특징을 가지고 있습니다. 연결 방식은 RF(무선 주파수)입니다.
|
유형 |
스윙 체크 밸브 |
|
크기 |
3/4인치 |
|
압력 |
150파운드 |
|
연결 |
RF |
|
디자인 표준 |
API 602 |
|
대면 |
ASME/B16.10 |
|
플랜지 치수 |
ASME/B16.5 |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-29 ~ 350°C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. A105N 단조강 본체는 일반 산업용 압력 응용 분야에 필요한 높은 강도와 안정적인 성능을 제공합니다.
2. 스윙형 디스크는 낮은 압력 손실과 안정적인 밀봉 성능으로 자동 역류 방지를 보장합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
8 인치 비 복귀 체크 밸브는 볼트 보닛 및 스윙 타입 디스크와 함께 bs 1868 설계 코드를 준수합니다. 플랜지 체크 밸브는 탄소강 a216 wcb로 만들어집니다. 디자인 기능1.bb : 볼트 보닛2. 스윙 형 디스크3. 보어 디자인 감소4. 우수한 유량5. 마찰 손실 최소화선택을위한 6.standard 손질 물자7. 요청에 따라 외부 또는 내부 힌지 핀 사용 가능요청에 따라 8.cylinder 및 카운터 무게 9. 베어 스템 및 액추에이터는 요청시 제공 가능 빠른 세부 사항 유형 검사 판막 크기 8 인치 설계 압력 아니 1500 년 구성 볼트 보닛, 스윙 타입 연결 높인 페이스 플랜지 디자인 및 제조 bs 1868 끝으로 종료 저 같은 b16.10 연결 저 같은 b16.5 압력 및 온도 저 같은 b16.34 테스트 & amp; 검사 API 598 바디 재료 탄소 강철 해당 온도 -29 ℃ ~ + 400 ℃ 미디어 w.o.g. 치수 클래스 1500 nps 에 2 2 1/2 삼 4 6 8 10 12 dn mm 50 65 80 100 150 200 250 300 l-l1(rf-bw) 에 14-1 / 2 16-1 / 2 18-1 / 2 21-1 / 2 27-3 / 4 32-3 / 4 39 44-1 / 2 mm 368 419 470 546 705 832 991 1130 l2(rtj) 에 14-5 / 8 16-5 / 8 18-5 / 8 21-5 / 8 28 33-1 / 8 39-3 / 8 45-1 / 8 mm 371 422 473 549 700 841 1000 1146 h(열다) 에 12-1 / 4 12-1 / 4 13 14 15-3 / 4 20-7 / 8 22-1 / 16 25-5 / 8 mm 310 310 330 355 400 530 560 650 wt(킬로그램) rf 69 93 140 232 490 990 1490 1970 년 bw 49 74 111 185 375 803 1250 1625
pn40 rf 플랜지, 볼트 덮개로 설계된 스윙 타입 체크 밸브는 주철 1.0619 및 ss316 트림 재질로 제작되었습니다. 전체 보어 체크 밸브는 고객의 특별 요청에 따라 제조 될 수 있습니다. 빠른 세부 사항 유형 비 리턴 밸브 (체크 밸브) 공칭 크기 dn 150 공칭 압력 pn 40 구성 bb, 스윙 타입 디스크, 외부 핀 연결 높인 페이스 플랜지 디자인 및 제조 소음 3356 끝으로 종료 en 558 연결 en 1092 테스트 & amp; 검사 en 12266 바디 재료 GS-C25 (1.0619) 해당하는 -29 ℃ ~ + 425 ℃ 미디어 w.o.g. 재료 아니 부품 이름 탄소 강철에서 ASTM으로 합금 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb 화장실 화장실 c5 cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 좌석 링 a105 a350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 삼 디스크 너트 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 4 디스크 와셔 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 디스크 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 6 돌쩌귀 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 힌지 핀 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 8 멍에 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 보닛 너트 a194 2 시간 a194 4 a194 7 a194 8 10 보닛 볼트 a193 b7 a193 l7 a193 b16 a193 b8 11 틈 메우는 물건 스테인리스 나선 상처 흑연 또는 스테인레스 스틸 나선형 상처 PTFE 12 덮개 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 13 훅 스크류 강철 14 명판 스테인레스 스틸 또는 알루미늄 15 대갈못 스테인레스 스틸 또는 알루미늄 기타 재료 (합금 20, ANSI 321, 모넬 하 스텔로이 등) 요청시 이용 가능 영형 너의 서비스 좋은 고객 서비스는 제품 자체만큼이나 가치가 있습니다. dervos에서, 우리는 당신이 우리와 사업을 할 때 쉽게 느낄 수 있도록 고객 서비스의 전체 범위를 제공 할 것입니다. 주간 생산 보고서 제공 생산이 시작되면 매주 생산 보고서를 받게되므로 제품 상태를 잘 관리하고 고객에게보고 할 수 있습니다. 18 개월 보증 제공 배송 후 18 개월 보증 기간이 제공되며 dervos에서 밸브를 구입할 염려가 없습니다. 불만 사항에 대해 3 일 이내에 솔루션 제공 모든 불만 사항은 3 일 이내에 해결되며,이 경우 불만 사항이 발생하는 경우에도 고객의 문제를 적시에 응답하고 해결할 수 있습니다.
비 슬램 형 디스크, ANSI 150 플랜지 엔드 및 전체 포트 설계의 스테인리스 스틸 cf8 논 리턴 밸브 기능. 빠른 세부 사항 유형 비 리턴 밸브 (체크 밸브) 크기 8 인치 설계 압력 수업 150 구성 비 슬램 타입 연결 rf 플랜지 디자인 및 제조 저 같은 b16.34 끝으로 종료 저 같은 b16.10 연결 저 같은 b16.5 압력 및 온도 저 같은 b16.34 테스트 & amp; 검사 API 598 바디 재료 a351 cf8 트림 재료 ss304 미디어 w.o.g. dervos 밸브에 사용 가능한 수정 밸브 압력 밸브 크기 보어 감소 & amp; 보어 바디 & amp; 트림 재질 (디스크, 시트, 핀, 스프링) 엔드 연결 (플랜지, bw, sw, 스레드, 웨이퍼, 러그) 사용 가능한 작동 (액추에이터가있는 베어 스템) 사용 가능한 카운터 웨이트 사용 가능한 실린더 맞춤형 코팅 -사용자 정의 포장 관련 지식 비 슬램 체크 밸브 란? 워터 해머는 유속이 급격히 변하는 갑작스런 셧다운이나 슬래 밍으로 인한 유압 현상입니다. 워터 해머는 공정 효율을 낮추고 밸브 손상, 개스킷 조인트 누출 및 기타 문제를 유발합니다. 비 슬램 체크 밸브는 워터 해머를 줄이기 위해 설계되었습니다. 내부 스프링은 디스크가 닫히는 것을 방지 할 수 있습니다. 비 슬램 체크 밸브의 설계는 압력 변동, 진동 및 손상을 제거 할 수 있습니다. 또한 디스크와 스프링은 시간이 지남에 따라 마모가 최소화되어 스윙 체크 밸브에 비해 비 슬램 체크의 수명을 크게 연장시킵니다.
api6d 스윙 타입 체크 밸브 rf 연결 볼트 보닛 전체 기공 wcb 바디, wcb + 13cr 디스크, a105 + 13cr 시트 링, wcb 힌지. -29 ℃ ~ + 425 ℃에있는 적당한 온도 빠른 세부 사항 유형 스윙 체크 밸브 크기 4 인치 -6 인치 설계 압력 cl600 구성 bc, 스윙 타입 연결 타입 플랜지 작업 유형 - 바디 재료 wcb 디스크 재료 wcb + 13cr 힌지 재료 wcb 시트 재료 a105 + 13cr 디자인 코드 API 6D 대면 치수 asme b16.10 테스트 및 검사 API 598 압력 및 온도 asme b16.34 매질 물, 기름 및 가스 유래 중국
중국 제조업체 Dervos API 에 따라 제작 된 14 인치 스윙 체크 밸브 제공 6D. 다른 기능은 CL300, rf 끝 연결, WCB 본체.
스윙 체크 밸브는 A216으로 만들어졌으며 WCB의 종류가 있습니다. BS1868에 따라 제조 된 체크 밸브는 6 인치이고 150lb입니다. 그리고 밸브는 작동 온도에서 -19 to 425 학위 섭씨.
스윙 체크 밸브는 1.0619, 탄소강의 종류로 만들어졌습니다.DIN 표준. 체크 밸브 DN80 PN40 또는 3 인치 및 300LB. 그리고 밸브는 작동 온도에서 -19 to 425 학위 섭씨.
1인치 스윙 체크 밸브는 볼트 보닛과 RF 플랜지 끝단 구조로 되어 있습니다.. 단조 강철 스윙 체크 밸브는 API 602.에 따라 보어가 감소되도록 설계되었습니다. dervos는 또한 크기, 디자인 등급, 재료, 및 표준 등.에 대한 고객의 요청에 따라 맞춤형 서비스를 수행할 수 있습니다.
고품질 주조로 제작, DIN 스윙 체크 밸브는 볼트로 조인 보닛 구조와 플랜지 연결이 있는 주강 본체를 가지고 있습니다. 밸브는 우수한 밀봉 성능과 최소한의 수격 효과로 설계되었습니다.
DN400 PN10 체크 밸브는 DIN 표준에 따라 만들어집니다. 밸브 몸체는 WCB로 만들어집니다. 스윙형의 구조적 특성과 310mm의 구조적 길이를 가지고 있습니다. RF 연결 모드가 있습니다. 이 밸브에는 주로 충격 흡수 및 에너지 분산에 사용되는 댐퍼가 내장되어 있습니다.
6" 1500LB 스윙 체크 밸브는 API 6D 표준에 따라 만들어집니다. 밸브 본체는 WCB로 만들어집니다. 스윙 유형의 구조적 특성을 가지고 있습니다. BW 연결 모드가 있습니다.
1" 150LB 스윙 체크 밸브는 API 602 표준에 따라 만들어집니다. 밸브 본체는 A105로 만들어집니다. 볼트 커버, 스윙 유형 및 풀 보어의 구조적 특성을 가지고 있습니다. 연결 모드는 RF(용접 플랜지)입니다.
