웨지 게이트 밸브에서 게이트 밀봉면은 게이트 중심선에 대해 특정 각도를 이루는 쐐기형입니다. 밸브 스템이 게이트를 아래쪽으로 밀어내려 밸브가 닫힙니다. 스템 추력이 증가함에 따라 쐐기형 밀봉면에 작용하는 수직력도 증가하여 강제 밀봉 효과가 발생합니다. 이러한 설계는 저압 조건에서 밀봉 성능을 크게 향상시킵니다. 밸브가 열리는 동안 게이트 밀봉면이 시트에서 즉시 분리되어 밀봉면의 마모를 줄이고 밸브의 수명을 연장하는 데 도움이 됩니다. 적용 가능한 표준 웨지 게이트 밸브 웨지 게이트 밸브는 일반적으로 다음과 같은 표준에 따라 제조됩니다. ● GB/T 12234-2019 – 석유 및 천연가스 산업용 볼트식 보닛이 있는 강철 게이트 밸브 ● GB/T 12232-2005 – 범용 플랜지형 주철 게이트 밸브 ● API 표준 600(2015) – 강철 게이트 밸브 석유 및 천연가스 산업을 위한 s 웨지 게이트 밸브의 종류 웨지 게이트 밸브는 일반적으로 솔리드 웨지 게이트, 플렉시블 웨지 게이트, 더블 웨지 게이트의 세 가지 게이트 구성으로 제공됩니다. 유연한 웨지 게이트와 이중 웨지 게이트는 밀봉면의 제어된 변형을 통해 밸브 시트와의 접촉을 개선합니다. 이러한 설계는 밀봉 신뢰성을 높이고 온도 변화로 인한 게이트 걸림이나 jammed 현상을 효과적으로 방지하여 변동하는 온도 조건에서도 원활한 작동을 보장합니다. 병렬 슬라이드 게이트 밸브의 설계 및 밀봉 원리 평행 슬라이드 게이트 밸브에서 게이트의 입구와 출구 끝단의 밀봉면은 게이트 중심선과 평행합니다. 단일 게이트 구성의 경우, 밀봉은 주로 유체가 플로팅 게이트 또는 플로팅 시트를 제 위치로 밀어 넣는 방식으로 이루어집니다. 이중 게이트 구성에서는 게이트 사이의 스프링 또는 팽창 메커니즘을 통해 밀봉이 이루어질 수 있습니다. 개폐 과정 전반에 걸쳐 게이트와 시트의 밀봉면은 지속적으로 접촉하여 안정적인 밀봉을 보장합니다. 병렬 슬라이드 게이트 밸브에 적용되는 표준 병렬 슬라이드 게이트 밸브의 일반적인 표준은 다음과 같습니다. ● GB/T 23300-2009 – 병렬 슬라이드 게이트 밸브 ● JB/T 5298-2016 – 파이프라인용 강철 병렬 슬라이드 게이트 밸브 ● API 6D – 석유 및 천연가스 산업용 파이프라인 밸브 병렬 슬라이드 게이트 밸브의 종류 및 특징 병렬 슬라이드 게이트 밸브는 단일 게이트 및 이중 게이트 구성으로 제공됩니다. ● 게이트에는 유체 통과 구멍이 있거나 막혀 있을 수 있습니다. 유체 통과 구멍이 있는 게이트는 시트 내경과 일치하여 파이프라인의 청소 및 배수를 용이하게 합니
밸브 밀봉면 손상은 일반적으로 재질 선택, 작동 조건, 작동 방식 및 유지 보수를 포함한 여러 요인이 복합적으로 작용하여 발생합니다. 다음은 가장 흔한 원인을 분류별로 정리한 것입니다. 1. 기계적 손상 ● 착용 방법: 매질 내의 고체 입자(예: 모래 또는 용접 슬래그)는 밀봉 표면을 침식하여 긁힘이나 홈을 발생시킵니다. ● 마모성 긁힘 : 밀봉면의 상대적인 움직임으로 인한 마찰 마모 판막 특히 금속 대 금속 밀봉 쌍에서 개폐 과정. ● 충격 손상: 고속 유체 충돌 또는 밸브의 급속한 개폐로 인해 밀봉면이 변형되어 충격 하중이 발생합니다. 2. 화학적 부식 ● 매체 부식: 산성, 알칼리성 또는 산화성 매체는 밀봉 표면 재질을 직접 공격하며, 예를 들어 H₂S 또는 염화 이온으로 인한 금속 부식이 발생할 수 있습니다. ● 전기화학적 부식 : 서로 다른 금속으로 만들어진 밀봉재가 전해액에 노출되면 전기화학 전지 형성으로 인해 갈바닉 부식이 발생할 수 있습니다. ● 침식-부식: 부식성 매체와 고속 유동의 복합적인 영향으로 밀봉 표면의 재료 손실이 가속화됩니다. 3. 열 손상 ●열피로: 잦은 온도 변화는 밀봉면의 반복적인 열팽창과 수축을 유발하여 균열이나 변형을 초래합니다. ●고온 산화: 고온에서는 밀봉 표면이 산화, 경화 또는 연소될 수 있으며, 이는 증기 밸브에서 흔히 관찰되는 현상입니다. ●열충격: 갑작스러운 고온 또는 저온 환경에 노출되면, 예를 들어 급격한 결로 현상이나 차가운 매체의 유입 시 밀봉 표면에 균열이 발생할 수 있습니다. 4. 부적절한 설치 및 작동 ●설치 정렬 불량: 밸브 설치가 잘못되었거나 배관에 과도한 응력이 가해지면 밀봉면에 불균형적인 하중이 가해질 수 있습니다. ●과도한 조임: 밸브 스템이나 볼트에 과도한 예압이 가해지면, 특히 소프트 시트 밸브나 소프트 씰링 가스켓의 경우 밀봉면이 찌그러지거나 변형될 수 있습니다. ●조작성: 급격한 개폐 또는 과도한 작동력은 밀봉 표면에 충격 손상을 일으킬 수 있습니다. 5. 재료 결함 ●부적절한 재료 선택: 밀봉 표면 재질은 공정 매체, 고온 또는 마모에 대한 저항성이 충분하지 않습니다. 예를 들어 산성 환경에서 탄소강을 사용하는 경우가 그렇습니다. ●제조 결함: 기공, 슬래그 혼입 또는 부적절한 열처리 등 경화 표면층이나 덧씌우기 층의 결함은 내마모성과 전반적인 밀봉 성능을 저하시킵니다. 6. 비정상 작동 조건 ●캐비테이션/플래싱: 유체 내 압력 변동으로 인해 증기 기포가 발생하고, 이 기포가 붕괴되어 밀봉 표면에 충돌하는 현상이 흔히 관찰
2025년, 데르보스는 연례 팀 여행을 기획하여 광시성 충쭤, 웨이저우 섬, 난닝으로 5일간의 여정을 떠났습니다. 이번 여행은 휴식을 제공하고 팀원 간의 소통을 강화하는 것을 목표로 했으며, 자연 경관과 현지 문화 체험을 조화롭게 결합한 알찬 프로그램을 제공했습니다. In Chongzuo, the team focused on nature sightseeing. Bamboo rafting tours allowed close observation of the local ecology and offered opportunities to see rare species such as the white-headed leaf monkey. The group also visited Detian Waterfall, experiencing its scale and flow firsthand. The overall itinerary was designed with a relaxed pace, providing ample time for rest and team bonding. Next, the team traveled to Weizhou Island. The volcanic landforms and coastal scenery added a unique visual dimension to the journey. Beyond sightseeing, participants engaged in local agricultural activities, including dragon fruit picking and banana harvesting, gaining insight into local lifestyles. The team also visited several beaches, fully appreciating the island environment. The final stop was Nanning. Team members explored the night market, sampled local specialties, and experienced the city’s daily life, bringing the Guangxi trip to a relaxed conclusion. This annual trip allowed the Dervos team to foster more natural communication and connection outside of work, recharging energy for the months ahead. Dervos remains committed to its guiding principle: I come, I see, I conquer!
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105NMethod of Operation:

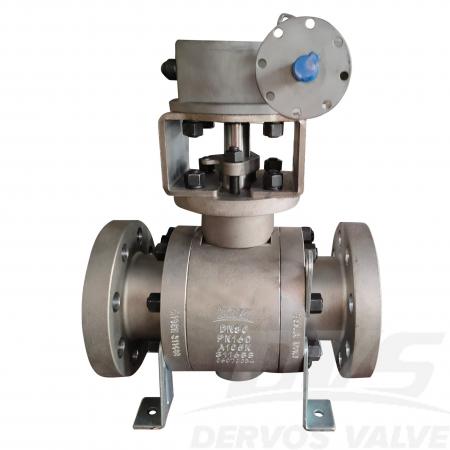

hand wheelDN80 PN160 단조 플로팅 볼 밸브는 EN 12266 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A105N 재질이며, 연결 방식은 LG(Long-to-Long)입니다. 또한 핸드휠이 장착되어 있습니다. 작동 모드.
|
유형 |
단조 플로팅 볼 밸브 |
|
크기 |
디나80 |
|
압력 |
PN160 |
|
연결 |
LG |
|
작업 |
핸드휠 |
|
본체 재질 |
ASTM A105N |
|
디자인 표준 |
ISO 14313 |
|
대면 |
제조사 |
|
연결 종료 |
LG |
|
시험 및 검사 규정 |
EN 12266 |
|
온도 |
-29 ~ 120 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. 단조 A105N 탄소강 본체는 PN160 고압 환경에서 탁월한 기계적 강도와 안정적인 성능을 보장합니다.
2. EN 12266 누출 등급 테스트를 거친 LG 플로팅 볼 밸브 설계는 완벽한 차단과 신뢰할 수 있는 밀봉 성능을 제공합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
1 인치 플로팅 타입 볼 밸브는 알루미늄 브론즈 c95800으로 제작되었습니다. 감소 된 보어 볼 밸브에는 레버 작동, rf 플랜지, 2 피스 타입 본체가 있습니다. 빠른 세부 사항 유형 볼 밸브 크기 1" 압력 아니 150 구성 떠 있는 볼, 2 피스 바디, 측면 입구, 보어 감소 연결 플랜지 종료 조작 지렛대 조작 신체 재료 알류미늄 청동 ASTM B148 C95800 미디어 w.o.g 볼 밸브에 사용 가능한 수정 공칭 압력 밸브 크기 -감소 된 포트 & amp; 풀 포트 -몸체, 볼, 스템, 시트, 패킹, 볼트 및 너트의 재질 밸브 작동 (레버, 기어 박스, 공압 또는 유압 또는 전기 액추에이터) 연결 유형 사용 가능한 확장 스템 맞춤형 코팅 및 포장 배수구 수정 dervos 포장 좋은 포장은 좋은 첫 인상을 의미합니다. 아래 두 개의 상자를 볼 때 어떻게 다르게 느끼는가? 그리고 당신은 왜 dervos에서 우리가 포장을 그렇게 중요하게 생각하는지 이유를 알 것입니다. dervos에서 우리는 1. 모든 밸브가 깨끗하고 건조합니다. 우리는 무엇을해야합니까? 포장하기 전에 밸브를 청소 녹슬지 않는 기름을 첨가하십시오 플랜지 커버 추가 납품에있는 벨브에 2.no 손상. 우리는 이것을 어떻게 달성합니까? 철 와이어로 밸브를 고정 부드러운 재료로 밸브를 분리하십시오. 합판을 가진 벨브를 층을 이루십시오 3.strong 상자 및 명확한 배송 표시
2 피스 타입 플로팅 볼 밸브 전체 포트, 화재 안전 설계, 안티 분출 스템, ANSI 150 플랜지 및 레버 작동. 탄소강 볼 밸브는 a216 wcb 바디, f316 스템 및 볼, ptfe 소프트 시트로 설계되었습니다. 빠른 세부 사항 유형 볼 밸브 크기 4 " 압력 150 파운드 구성 플로팅 타입 볼, 2 피스 바디, 풀 보어 연결 높인 면 플랜지 끝 조작 렌치 조작 신체 재료 캐스트 스틸 wcb 손질 재료 ss316 및 ptfe 디자인 표준 API 6D 압력 & amp; 임시 코드 asme b16.34 면 대면 asme b16.10 종료 연결 asme b16.5 검사 암호 API 6D 온도 범위 -29 ℃ ~ + 125 ℃ 미디어 물, 기름 가스 소재 & amp; 치수 아니 부품 이름 탄소 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 보닛 너트 a194 2 시간 a194 4 a194 8 삼 보닛 볼트 a193 b7 a320 l7 a193 b8 4 캡 a216 화장실 a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 5 틈 메우는 물건 ss 나선형 상처 / 흑연 또는 ss 나선형 상처 / ptfe 6 공 a105 / ep.cr 또는 f6 a182 f6 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 좌석 링 rptfe 또는 pom 8 작은 봄 스테인레스 9 작은 공 a182 f304 a182 f316l 10 줄기 a182 f6 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 11 줄기 좌석 ptfe 12 줄기 포장 ptfe 또는 흑연 13 선 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 14 글 랜드 볼트 a193 b7 a193 b8 15 갈드 플랜지 a216 화장실 a351 cf8 16 포지셔닝 플레이트 강철 17 브렌치 a216 화장실 재료는 ASTM 표준에 따라 클래스 150 dn mm 15 20 25 40 50 65 80 100 150 200 250 nps 에 0.5 0.75 1 1.5 2 2.5 삼 4 6 8 10 엘 (rf) mm 108 117 127 165 178 191 203 229 394 457 533 에 4.25 4.6 5 6.5 7 7.5 8 9 15.5 18 21 l1 (bw) mm 140 152 165 190 216 241 283 305 457 521 559 에 5.5 6 6.5 7.48 8.5 9.5 11.13 12 18 20.5 22 l2 (rtj) mm 119 129.7 139.7 178 191 203 216 241 406 470 546 에 4.69 5.11 5.5 6.9 7.5 8 8.5 9.5 16 18.5 21.5 h mm 66 74 87 105 132 152 182 215 250 285 495 에 2.6 2.9 3.48 4.2 5.28 6.08 7.28 8.6 10 11.4 19.5 할 (w) mm 130 130 160 230 400 400 600 850 1100 1500 년 * 350 에 5.1 5.11 6.3 9 15.74 15.74 23.62 33.46 43.3 59 13.8 rf (kg) & emsp; 2.3 삼 4.5 7 15 20 25 40 97 160 240 bw (kg) & emsp; 2.0 2.5 3.8 5.8 12 17 21 36 92.8 154 227 * 웜 기어 또는 전동 액추에이터 작동 특별 시험 & amp; 검사 dervos는 정기적 인 유압 테스트 및 공기 테스트 외에도 pt 테스트, rt 테스트, ut 테스트, 극저온 테스트, 저 누출 테스트, 내화 테스트 및 경도 테스트 등과 같은 고객의 요청에 따라 특수 테스트를 수행 할 수 있습니다 .
딘 볼 밸브 전체 기공 rf floaing 볼 화재 방지 정전기 방지 레버 wcb 바디 a105 + enp 볼 17-4ph 줄기 f304 + ni55 좌석 x750 봄 용접 플랜지 가열 재킷 dn100 pn16 빠른 세부 사항 유형 볼 밸브 크기 dn100 설계 압력 pn16 구성 플로팅 볼 밸브 연결 타입 올린 얼굴 플랜지 작업 유형 지렛대 바디 재료 wcb 공 재료 a105 + ni60 줄기 재료 17-4ph 시트 재료 f304 + ni55 디자인 코드 en12516-1 대면 치수 en558-1 연결 종료 en1092-1 b1 압력 및 온도 en12266 매질 물, 기름 및 가스 유래 중국
API 6D 볼 밸브는 지하 볼 밸브 또는 저온과 같은 특수 용도의 확장 스템 신청. 연장 된 줄기의 길이는 클라이언트의에 의하여 주문을 받아서 만들어 질 수 있습니다 의뢰. 빠른 세부 사항 유형 볼 밸브 크기 2 인치 압력 클래스 600 구성 스플릿 몸, 옆 입장, 뜨 유형, 내화성 디자인, 정전기 방지 체계, 폭발 방지 스템, 확장 보닛 연결 rf 플랜지 작동 모드 지렛대 바디 재료 a105n 트림 재료 SS304 볼 및 스템, RPTFE 시트 디자인 및 제조 API 6D 압력 및 임시 코드 asme b16.34 끝으로 종료 asme b16.10 연결 종료 asme b16.5 검사 API 6D, API 598 온도 범위 -29 ℃ ~ + 200 ℃ 매질 기름, 수성 가스 dervos의 qc 프로세스 주조 검사 ： 우리 급격한 주조와 같은 원료의 문제를 확인할 수 있습니다. 벽 두께, 화학 성분 등으로 인해 속이는 가공 검사 : -안전하게 하다 가공 정확도 -찾기 수리 시간을 더 많이 확보하기 위해 가능한 빨리 가공 실수를 재생 최종 검사 : -최종 검사 활동에는 문서 및 QC 기록이 포함됩니다 검토, 육안 검사, 치수 검사, 압력 테스트, 도장 및 포장 검사 -시간과 비용 절약 : 직접 방문해서 검사 할 필요가 없습니다. 모든 문서는 증거로 제공 될 수 있습니다. 검사 보고서는 다음을 포함하여 무료로 제공됩니다 : -en 10204 3.1 밀 테스트 인증서 전체 검사 과정을 보여주는 검사 보고서
DN25 PN100 단조 스틸 A105 NPT 연결 방식 2 개 구성 풀 포어 레버 작동 플로팅 볼 화재 안전 바디 및 보닛 A105 볼 A182 F304 시트 링 PTFE 스템 A182 F304 스템 O 링 바이 톤 패킹 흑연 글 랜드 스테인레스 스틸 디자인 및 제조 Asme B16.34 페이스 페이스 디자인 제조 표준 제조 표준 나사 및 치수 ansi b1.20.1 검사 및 테스트 API598 화재 안전 설계 API 607 빠른 세부 사항 유형 볼 밸브 크기 dn25 압력 pn100 구성 2 조각 연결 npt 작동 모드 지렛대 바디 재료 a105 덮개 a105 디자인 및 제조 asme b16.34 끝으로 종료 asme b16.10 연결 종료 ANSI B1.20.1 검사 API 598 온도 범위 -29 ℃ ~ + 538 ℃ 매질 기름, 물, 가스
API 6a에 따라 제작 된 2 피스 플로팅 볼 밸브는 보어 감소, 내화 설계, 폭발 방지 스템 설계를 갖추고 있습니다. rptfe 시트와 ptfe o 링이 장착 된 4 인치 wcb 밸브는 인증서를 제공합니다.
이 공 벨브로 설계,ASME B16.34,기능 두 가지 다양한 연결 방법으로 한쪽 RF 및 다른 쪽 NPT. 밸브와 함께 떠 공 PTFE seat,SCS13 몸체와 다른 특징은 훌륭한 바다표범 어업 성과가 있습니다.
단조 강철 공 벨브로 만든 A105 체와 17 4PH 손 RTJ flange end 및 레버 작업입니다. 이동 볼밸브 기능을 신뢰할 수 있는 실링 성능고 쉽게 작업입니다.
의 F316,부동 공 벨브 설계에서 코드의 ASME B16.34. 밸브로 구성되어 있는 두 개의 조각 몸에 떠 있는 볼,레버 작동으로 좋은 신뢰할 수 있는 실링 성능과 작은 토크가 있습니다.
DN25 PN16 단조강 플로팅 볼 밸브는 ISO17292 표준에 따라 제작됩니다. 밸브 본체는 ASTM-A105 규격으로 제작되었습니다. 분리형, 플로팅 볼, 풀 보어, 내화성, 정전기 방지, 폭발 방지 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 RF이며, 핸드 휠 작동 방식을 사용합니다.
CF8M으로 제작 된 2 개 밸브는 ASME B16.34. 혼합 와 15 %의 유리 섬유, RPTFE 밸브의 시트는 고온 및 높은 부식성 작업 조건을 견딜 수 있습니다.
중국 플랜지 엔드 볼 밸브 Producer, Dervos는 플랜지 엔드 볼 밸브, ASTM A350 LF6, 클래스 600, 1 / 2 인치, 투피스, 단조, API 608, BS 5351, ASME B16.34.
