지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A350 LF2Method of Operation:

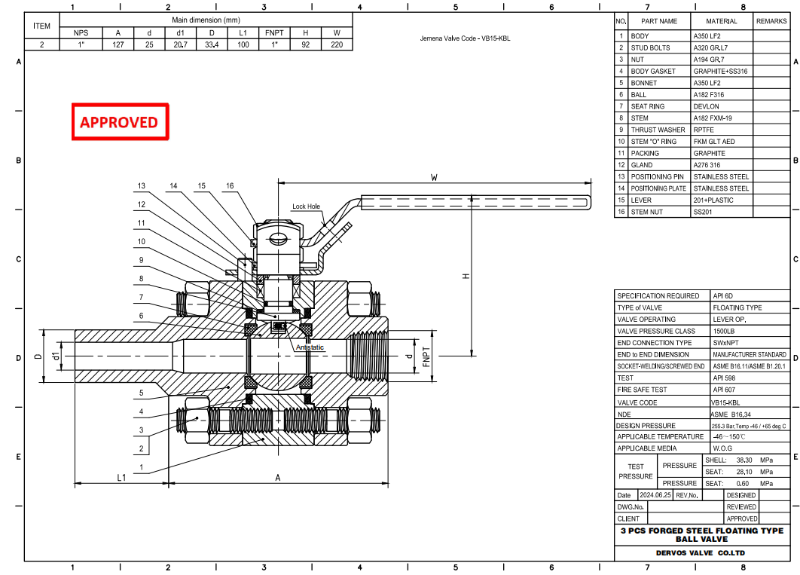

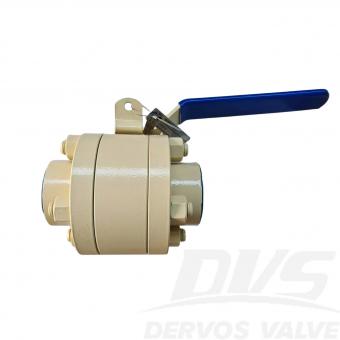

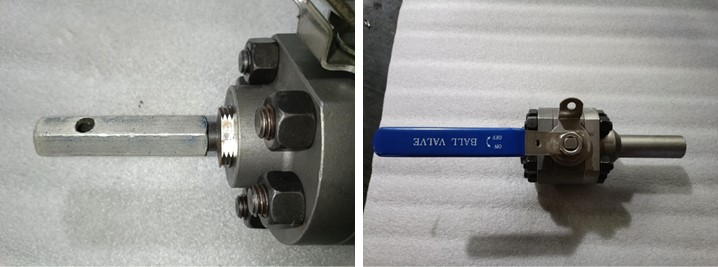

Hand wheel1인치 1500LB 플로팅 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 A350 LF2 재질이며, 3피스 구조, 분할형 본체, 전체 구경, 플로팅 솔리드 볼, 정전기 방지, 블로우아웃 방지 스템 등의 구조를 갖추고 있습니다. 사용 매체는 천연가스이며, 내화 설계가 적용되었습니다. 연결 방식은 NPT x SW+100mm (LF2) SCH 160입니다. 핸들 작동 모드가 있습니다.
|
유형 |
플로팅 볼 밸브 |
|
크기 |
1 " |
|
압력 |
15 00LB |
|
연결 |
NPT x SW+100mm (LF2) SCH 160 |
|
작업 |
핸들 |
|
본체 재질 |
A350 LF2 |
|
디자인 표준 |
API 6D |
|
끝 끝 |
제조업체 표준 |
|
끝 기음 연결 |
SWxNPT |
|

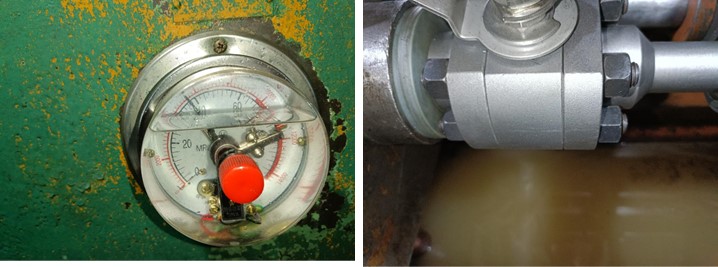

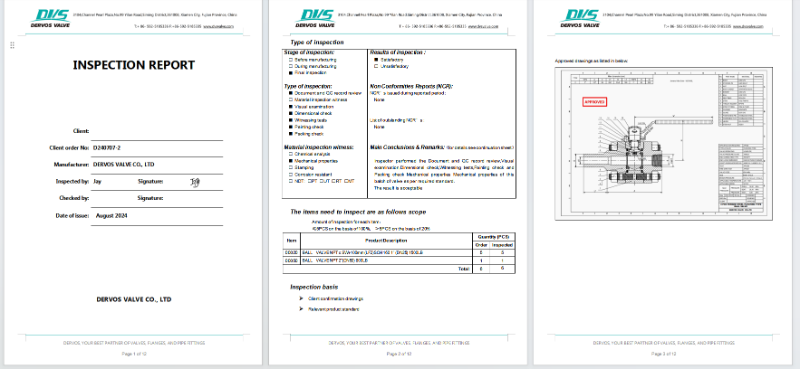

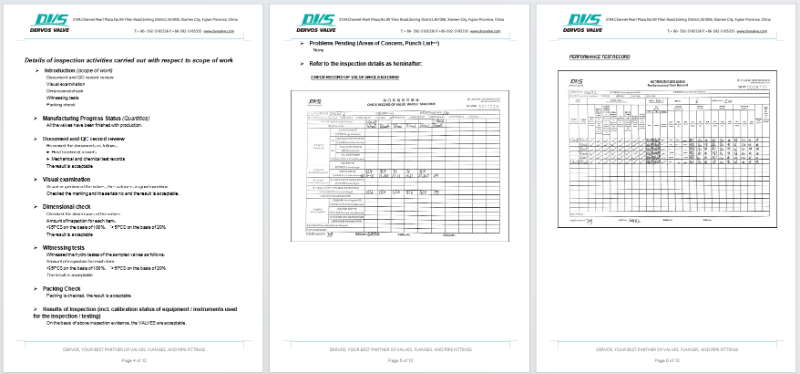

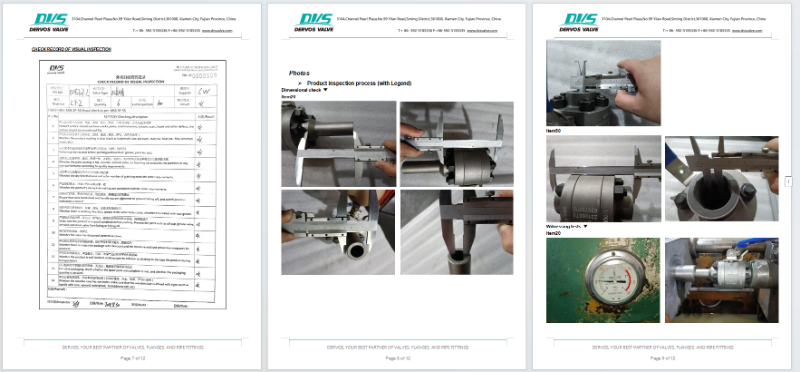

시험 및 검사 암호 |
API 598 |
|
온도 |
- 46 ~ 1 5 0 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |

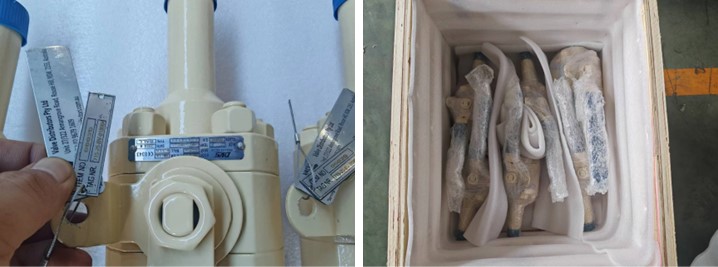

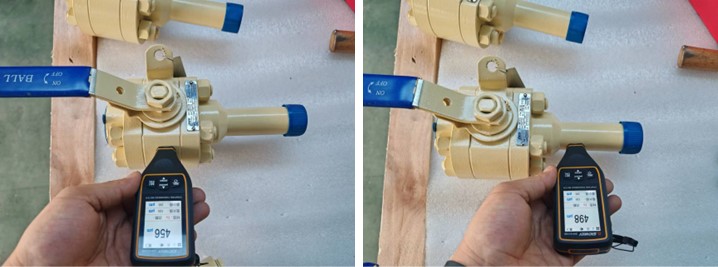

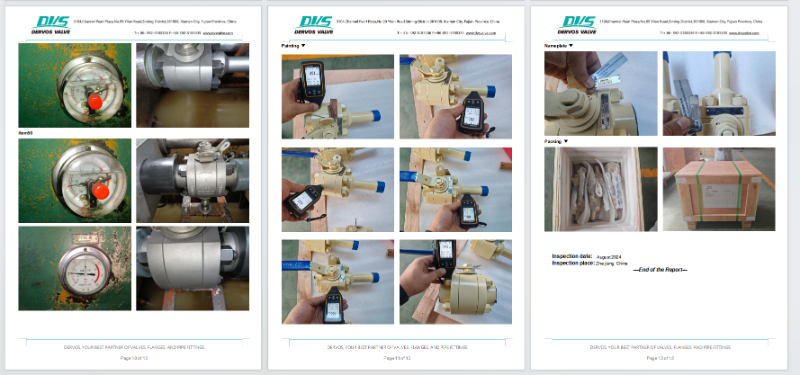

1. 3피스 단조강 설계로 손쉬운 유지보수와 안정적인 밀봉 성능을 제공합니다.
2.LF2 플로팅 볼 구조는 1500LB 등급으로 고압 저항성을 보장하며 API 6D 표준을 준수합니다.
