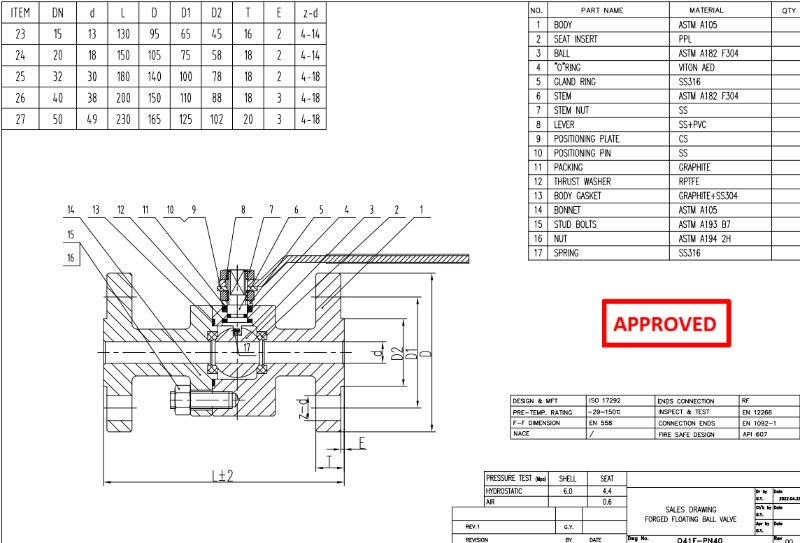

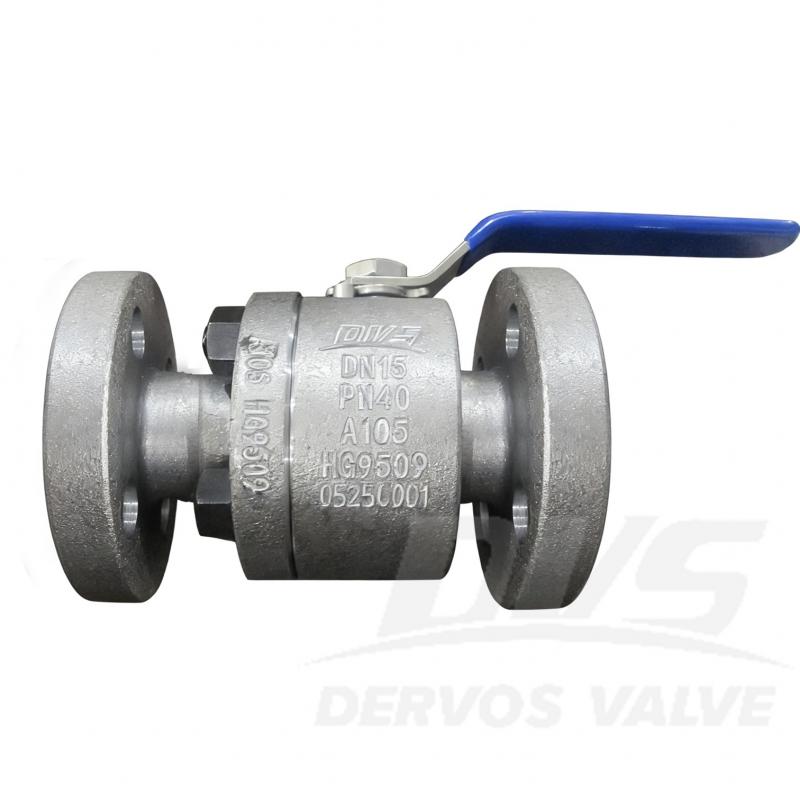

DN15 PN40 단조 플로팅 볼 밸브는 ISO 17292 표준에 따라 제작됩니다. 밸브 본체는 ASTM A105N으로 제작되었습니다. 플로팅 볼, 풀 보어, 내화성 및 정전기 방지, 폭발 방지 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 EN 1092-1 B1이며, 핸드 휠 작동 방식을 사용합니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105N
|
유형 |
단조 플로팅 볼 밸브 |
|
크기 |
디엔15 |
|
압력 |
PN40 |
|
연결 |
EN 1092-1 B1 |
|
작업 |
주택 |
|
본체 재질 |
ASTM A105N |
|
디자인 표준 |
ISO 17292 |
|
FF 차원 |
EN 558 |
|
시험 및 검사 암호 |
EN 12266 |
|
연결 끝 |
EN 1092-1 |
|
온도 |
- 29 ~ 150 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. ASTM A105로 단조된 본체는 높은 강도와 압력 저항성을 보장하여 안정적인 작동을 보장합니다.
2. 핸드 휠 작동으로 컴팩트한 파이프라인에서도 쉽게 제어하고 정확한 유량 조절이 가능합니다.
