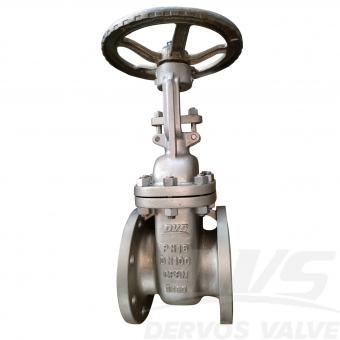

DN125 PN16 게이트 밸브는 DIN에 따라 제작됩니다. 3352 표준. 밸브 몸체는 1.4408로 만들어졌습니다. 그것은 구조적 SS316을 사용한 볼트 커버, 라이징 스템, 탄성 웨지의 특성 절연 재킷 및 구조 길이 325mm. 연결 모드는 RF입니다. EN1092-1 B1. 그리고 핸드 휠 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
1.4408Method of Operation:
Hand Wheel Operation제품 설명
|
유형 |
문 판막 |
|
크기 |
DN125 |
|
압력 |
PN16 |
|
연결 |
RF EN1092-1 B1 |
|
작업 |
손 휠 작동 |
|
몸 재료 |
1.4408 |
|
설계 표준 |
소음 3352 |
|
얼굴 면차원으로 |
DIN3202-F5 |
|
플랜지 차원 |
EN1092-1/B1 |
|
시험 및 검사 코드 |
EN12266-1/2 |
|
온도 |
-29 ~ 150°C |
|
해당되는 중간 |
물, 석유 및 가스 |
특징
1. 긴 수명, 넓은 적용 범위, 노동력을 절약하고 열고 닫을 수 있습니다.
2. 거기 사용 가능한 재료가 많고 제조 기술이 뛰어납니다.
3. 구조가 간단하고 구조가 짧기 때문에 길이가 길기 때문에 생산 비용 성능이 높습니다.
기술도면
치수 확인
압력 테스트
명판 및 포장
검사보고서
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
