라인 블라인드 밸브(블라인드 밸브/블라인드 차단 장치)의 핵심 가치는 완벽한 차단, 즉 견고한 블라인드 플레이트를 통해 누출이 전혀 발생하지 않도록 하는 것입니다. 이러한 기능은 석유 및 가스, 석유화학, 저장 및 운송 시스템에서 거의 대체 불가능합니다.
하지만 문제는 간단합니다. 크기와 압력 등급이 커질수록 라인 블라인드 밸브가 매우 무거워져 작동이 어려워지고 전환 속도가 느려지며, 경우에 따라 안전 위험을 초래할 수 있습니다.
현장에서 라인 블라인드 밸브가 "너무 무겁게" 느껴진다면, 이는 단일 요인의 문제가 아닌 경우가 많습니다. 대개 설계, 구조 및 작동 방식이 복합적으로 작용한 결과입니다. 다음은 직접적인 평가 논리와 실질적인 해결책을 제시합니다.
체중이 걱정된다면, 대개 다음과 같은 요인들이 원인입니다.
● 크기(DN): DN200 이상부터 무게가 크게 증가합니다.
● 압력 등급: 600, 900, 1500급은 무게가 급격히 증가합니다.
● 재료: WCB 대 F22 이중벽 구조와 비교했을 때 밀도와 필요한 두께가 크게 다릅니다.
● 유형: 안경형 블라인드 밸브(8자형 블라인드 밸브) 본질적으로 가장 무겁다
설계 여백: 일부 제조업체는 "안전 여유"를 위해 과도한 두께를 추가합니다.
결론:
체중이 곧 안전을 의미하는 것은 아닙니다. 많은 경우, 과체중은 다음과 같은 문제를 나타냅니다.
최적화되지 않은 디자인
.
현재 기존 방식을 사용하고 계신다면 안경 블라인드 밸브 :
● 최대 중량 (솔리드 플레이트 + 연결 구조)
● 볼트를 제거하고 수동으로 뒤집어야 합니다.

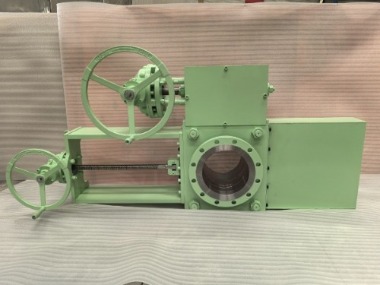

→ 다음으로 대체될 수 있습니다. 슬라이딩 블라인드 밸브
결과:
● 완전히 들어 올릴 필요는 없습니다.
● 측면 이동만 필요합니다.
● 한 명 또는 그 이하의 작업자가 조작할 수 있습니다.
● 전환 시간이 크게 단축되었습니다.
사용 시점:
잦은 차단 스위칭이 필요한 경우 슬라이딩 블라인드 밸브가 더 적합합니다.
슬라이딩 블라인드 밸브가 여전히 무겁거나 작동하기 어려운 경우:

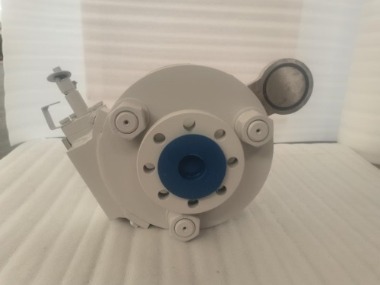

→ 스윙 블라인드 밸브(고글 밸브)를 고려해 보세요.
특징:
● 블라인드 플레이트는 완전히 제거되는 대신 축을 중심으로 회전합니다.
● 무게는 구조물에 의해 지탱됩니다.
● 더욱 안정적인 작동
사용 시점:
DN ≥ 300이고 수동 조작이 어려워지는 경우 →
스윙 블라인드 밸브
더 적합하다
밸브 교체가 불가능한 경우, 작동을 개선할 수 있습니다.
일반적인 옵션:
● 웜 기어
● 체인 휠
● 유압 보조 장치
핵심 효과:
● 직접 리프팅을 기계식 전달 방식으로 변환합니다.
● 필요한 작동 토크를 줄여줍니다.
사용 시점:
밸브가 이미 설치되어 있고 수정 공간이 제한적이라면 → 이것이 가장 먼저 고려해야 할 옵션입니다.
무게가 안전이나 효율성에 영향을 미치기 시작할 때:
→ 다음을 고려해 보세요 자동 라인 블라인드 밸브 / 자동 고글 밸브
작동 방식:
● 전기 액추에이터
● 유압 액추에이터
이익:
● 수동 조작이 필요 없습니다.
● 원격 조작 가능
● 연동 시스템은 오작동을 방지할 수 있습니다.
사용 시점:
● 고온 또는 고압 파이프라인
● 유해 물질(예: 황화수소, 가연성 가스)
● 잦은 전환 또는 빠른 차단 요구 사항
많은 경우 과체중은 다음과 같은 원인에서 비롯됩니다. 설계 비효율성 프로세스 요구사항이 아닙니다.
최적화 지점:
●
재료 선택
WCB → (작동 조건이 허용하는 경우) 더 가벼운 합금으로 교체 가능
●
구조 설계
하중을 받지 않는 부분의 두께를 줄이십시오.
●
표준 준수
경험에 기반한 과잉설계 대신 ASME B16.34 규격을 엄격히 준수하여 설계하십시오.
결론:
동일한 DN 및 압력 등급을 가진 경우에도 제조업체에 따라 무게 차이가 발생할 수 있습니다.
20~40%
설계상의 문제를 의심해야 하는 시점:
밸브의 무게가 동일한 사양의 다른 밸브보다 현저히 무겁다면
●
현재 작동 방식이 수동으로 뒤집어야 하고 무겁게 느껴진다면
→ 슬라이딩 블라인드 밸브로 교체
●
DN 규모가 크고 스위칭 빈도가 잦은 경우
→ 스윙 블라인드 밸브를 고려하십시오
●
안전 요구사항이 높거나 수작업이 위험한 경우
→ 자동화 장치(전기/유압식)를 사용하십시오.
●
문제가 심각하지 않다면
→ 먼저 기계적 보조 장치를 추가하십시오.
무거운 라인 블라인드 밸브 이는 단순히 사용성 문제만이 아닙니다. 다음 사항들을 반영합니다.
→ 작동 방식은 실제 서비스 조건과 일치합니다.
실제 적용 사례:
● 기존의 블라인드 밸브는 구조적 안전에 중점을 둡니다.
● 최신 블라인드 밸브는 작동 안전성과 효율성에 중점을 둡니다.
DN300 이상의 블라인드 밸브를 여전히 수동으로 다루고 있다면, 문제는 더 이상 무게가 아니라 다른 것입니다. 시대에 뒤떨어진 시스템 설계 .
직접적인 영향은 없습니다. 하지만 위치 선정이나 설치가 불완전할 위험이 커져 절연 신뢰성에 영향을 미칠 수 있습니다.
아니요. 둘 다 견고한 블라인드 플레이트를 사용하여 진정한 완전 절연(누설 제로)을 구현합니다.
항상 그런 것은 아닙니다. 하지만 위험도가 높은 상황(고압, 유독성 매체)에서는 장기적으로 더 신뢰할 수 있는 해결책인 경우가 많습니다.
항상 그런 것은 아닙니다. 하지만 위험도가 높은 상황(고압, 유독성 매체)에서는 장기적으로 더 신뢰할 수 있는 해결책인 경우가 많습니다.
