볼 밸브 내부: 작동 원리, 구성 요소 및 흐름 메커니즘 설명
2025-04-30

볼 밸브는 현대 유체 제어 시스템에 필수적인 제어 부품입니다. 컴팩트한 구조, 빠른 작동, 그리고 뛰어난 밀봉 성능으로 석유, 화학, 전력, 수처리, HVAC 등 다양한 산업 분야에서 널리 사용됩니다.

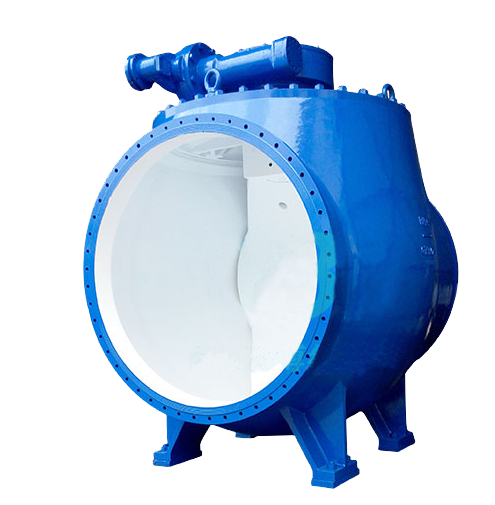

Ball Valves

이 기사에서는 볼 밸브의 내부를 살펴보고, 구조, 작동, 유체 거동에 미치는 영향에 대한 심층 분석을 제공합니다.

1. 볼 밸브의 기본 작동 원리

2. 볼 밸브의 주요 구성 요소 분석

볼 밸브의 핵심 구성 요소를 이해하는 것은 선택, 유지 보수 및 문제 해결 시 올바른 결정을 내리는 데 필수적입니다. 아래는 표준 볼 밸브의 일반적인 구조 구성 요소입니다.

(1) 밸브 바디

볼 밸브의 주요 구조적 부분으로, 파이프라인에 연결하고 시스템 압력을 견디는 데 사용됩니다.

일반적인 재료: 탄소강, 스테인리스강, 황동, 플라스틱 등

구조의 종류로는 일체형, 이체형, 삼체형이 있으며, 이는 유지관리의 용이성과 밀봉 성능에 영향을 미칩니다.

(2) 공

유체의 흐름을 제어하는 핵심 구성 요소입니다.

표면은 일반적으로 정밀 가공되고 크롬 도금되어 매끄러움과 내식성이 향상됩니다.

다양한 압력 등급과 작동 조건에 맞게 설계되어 부동 볼 구조와 트러니언(고정 볼) 구조로 구분할 수 있습니다.

(3) 좌석

볼과 접촉하여 씰을 형성하는 고리 모양의 구성 요소입니다.

일반적인 재질: PTFE(폴리테트라플루오로에틸렌), RPTFE(강화 PTFE), 금속(고온 또는 연마 매체에 사용).

밀봉 성능에 중요한 역할을 하며, 그 품질은 밸브의 수명에 직접적인 영향을 미칩니다.

(4) 줄기

액추에이터나 핸들을 볼에 연결하여 볼의 회전을 제어하는 샤프트입니다.

인장강도와 내식성이 좋아야 합니다.

고급 볼 밸브는 작동 중 안전을 보장하기 위해 폭발 방지 설계를 갖추고 있습니다.

(5) 패킹 및 개스킷

밸브 본체를 연결하여 외부 누출을 방지하는 패킹 씰(V형 PTFE 패킹 등)과 개스킷이 포함됩니다.

잦은 작동이나 고온 조건이 필요한 애플리케이션의 경우, 호환성을 보장하기 위해 씰 재료를 신중하게 선택해야 합니다.

(6) 조작장치(핸들/액추에이터)

수동 볼 밸브에는 핸들이 장착되어 있어 90° 회전하여 밸브를 열거나 닫을 수 있습니다.

자동 제어 시스템에는 원격 또는 스마트 제어가 가능하도록 전기 또는 공압 액추에이터가 장착되어 있습니다.

3. 유체 제어 메커니즘볼 밸브

(1) 빠른 개방 흐름 특성

(2) 저유량 저항 채널 설계

풀 포트 볼 밸브: 통로 직경이 파이프 직경과 동일하여 압력 강하가 거의 없습니다. 높은 유량이 필요한 시스템에 적합합니다.

포트 축소 볼 밸브: 자재 비용은 절감되지만, 약간의 유동 저항이 발생합니다. 대부분의 표준 용도에 적합합니다.

(3) 양방향 및 단방향 밀봉

표준 볼 밸브는 일반적으로 양방향 밀봉 기능을 갖추고 있습니다.

체크 기능이 있는 볼 밸브와 같은 일부 특수 설계는 단방향 흐름을 허용합니다. 설치 시 흐름 방향 화살표에 주의하는 것이 중요합니다.

(4) 특수 구조 및 성능 향상 설계

다양한 산업의 엄격한 요구 사항을 충족하기 위해 볼 밸브가 발전했습니다. 기존 디자인을 기반으로 여러 가지 향상된 버전으로 제공:

플로팅 볼 및 트러니언 볼 설계: 플로팅 볼 구조는 소구경, 저압 시스템에 적합한 반면, 트러니언 볼 구조는 대구경, 고압 응용 분야에 이상적이며, 더 낮은 작동 토크와 더 안정적인 밀봉을 제공합니다.

방화 설계: 다음을 보장합니다.판막고온이나 화재 상황에서도 밀봉 기능을 유지하여 안전성을 보장합니다.

정전기 방지 장치: 작동 중 정전기로 인한 불꽃을 방지하기 위해 가연성 및 폭발성 매체에 사용됩니다.

폭발 방지 스템 설계: 압력으로 인해 밸브 스템이 우발적으로 폭발하는 것을 방지하여 작동 안전성을 향상시킵니다.
