A check valve can begin to pass fluid and still be far from a stable open position. Check valve cracking pressure is therefore the threshold for first detectable flow, not the full-open pressure drop or proof of reliable minimum-flow operation.   For low-flow and pump service, the opening threshold is acceptable only when the system can exceed it in the worst forward-flow case. The selection must then pass three separate checks: stable valve travel at minimum flow, acceptable pressure loss at normal and maximum flow, and timely closure when the pump stops.   Start with the Worst Available Differential Pressure   Parker defines cracking pressure as the upstream pressure at which detectable flow is measured, while Swagelok notes that first flow does not mean the valve is fully open. The relevant system value is not pump discharge pressure alone, but the pressure difference across the valve when it must open.   For an initial screen: Available opening ΔP = minimum upstream pressure at the valve − maximum downstream pressure at the valve If the pressures come from remote points, correct them for elevation and line losses. Evaluate the least favorable credible case, such as a variable-speed pump starting at low speed or a standby pump opening against a live common header.   The maximum guaranteed cracking pressure of the offered valve should be below this available ΔP, with an engineering allowance for manufacturing tolerance, temperature, orientation, deposits and measurement uncertainty. There is no defensible universal allowance. A nominal value alone is insufficient because catalog cracking pressure may be specified as a range, and a valve left idle may initially require a higher differential than it does after cycling.   Low Cracking Pressure Does Not Solve Low-Flow Instability   After the closure member lifts, more differential pressure and flow force are needed for stable travel. An oversized valve may crack open but hover near the seat because velocity is too low, causing clicking, flutter, impact and accelerated wear.   Swagelok’s service guidance identifies excessive spring cracking pressure and excessive valve size as possible causes of chatter near the threshold. Size from the operating envelope rather than automatically matching the pipe diameter.   Ask the supplier to evaluate three points for the exact size, spring and trim: Operating point Required evidence Minimum continuous flow Stable-open position, minimum stable flow or velocity, and corresponding ΔP Normal flow Model-specific pressure-drop curve or validated flow coefficient Maximum flow Peak ΔP, velocity limits, erosion risk and acceptable travel   Cracking pressure answers “When does motion begin?” The flow curve and stable-flow limit answer “Will the valve remain open without damaging itself?”   Pump Opening and Pump Shutdown Are Different Design Cases   At s...

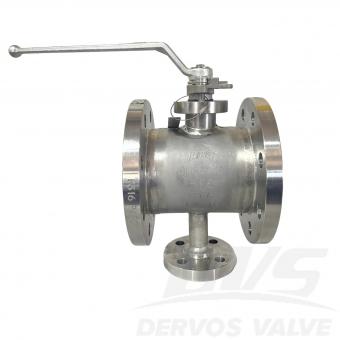

표준 온오프 볼 밸브는 연속적인 유량 조절의 기본 선택이 되어서는 안 됩니다. 유량을 제한할 수는 있지만, 그렇다고 해서 이것이 제어 밸브가 되는 것은 아닙니다. 밸브를 부분적으로 열어두면 시트가 집중된 고속 제트에 노출되어 불안정한 제어가 발생할 수 있으며, 액체 유체에서는 캐비테이션(공동현상)을 유발할 수 있습니다. 제조업체가 허용하는 경우 시동 또는 정지 중의 짧은 유량 제한은 허용될 수 있습니다. 정기적인 유량 조절에는 해당 용도에 맞게 설계 및 크기가 지정된 밸브가 필요합니다.   부분적으로 열린 볼은 시트를 유로에 노출시킵니다   표준 볼 밸브가 완전히 열리면 보어는 비교적 직선적인 유로를 제공합니다. 볼이 닫히는 방향으로 회전함에 따라 개구부는 좁고 변화하는 모양이 됩니다. 이 제한 부위를 통과하면서 유속이 빨라지고, 빠져나가는 제트는 하류 쪽 시트 가장자리와 바디 캐비티에 가깝게 통과할 수 있습니다.   시트가 차단 기능을 수행하기 때문에 이는 중요합니다. 소프트 시트는 고속, 열 및 혼입된 고형물로 인해 변형, 절단 또는 침식될 수 있습니다. 메탈 시트는 더 가혹한 조건을 견딜 수 있지만, 경도 자체만으로는 적절한 제어 특성을 제공하거나 국부적인 침식을 방지할 수 없습니다. 밸브가 여전히 정상적으로 작동하더라도 손상은 나중에 차단 누설 증가로 나타나는 경우가 많습니다.   제어 품질도 또 다른 한계입니다. 재래식 풀포트 볼은 일단 열리기 시작하면 작은 행정 변화에도 유량이 크게 증가할 수 있습니다. 따라서 액추에이터는 유용한 범위 전체에서 부드럽게 위치를 잡는 대신 좁은 각도 주변에서 헌팅(진동) 현상을 일으킬 수 있습니다. 포지셔너는 부적절한 밸브 특성을 수정할 수 없습니다.   캐비테이션은 라인 압력뿐만 아니라 국부 압력에 따라 달라집니다   액체가 제한 부위를 통과하여 가속되고 국부 압력이 액체의 증기압 이하로 떨어지면 캐비테이션이 발생할 수 있습니다. 이때 증기 기포가 형성됩니다. 하류에서 압력이 다시 증기압 이상으로 회복되면 기포가 붕괴되면서 밸브 또는 하류 배관 근처에 손상을 주는 에너지를 방출합니다.   볼 밸브는 일반적으로 회복이 빠른 밸브입니다. 가장 좁은 유량 영역에서 손실된 압력의 상당 부분이 하류에서 회복됩니다. 이는 최소 내부 압력이 측정된 출구 압력보다 훨씬 낮을 수 있음을 의미합니다. 따라서 얼핏 적당해 보이는 입구 대 출구 압력 강하가 밸브 내부의 더 심각한 압력 급강하를 숨기고 있을 수 있습니다.   자갈이 굴러가는

게이트 밸브셔트다운 후 열리지 않는 것은 압력 로킹 또는 열적 바인딩 때문일 수 있으며, 셔트다운 이력이 대개 이 둘을 구분해 줍니다. 압력 로킹은 보닛 캐비티에 압력이 갇혀 있다는 뜻이고, 열적 바인딩은 고온에서 닫힌 웨지가 냉각되는 동안 기계적 간섭이 발생했다는 뜻입니다. 어느 쪽이든 액추에이터 토크 설정을 높여야 하는 자동적인 이유는 되지 못합니다.   보닛 캐비티에서 시작되는 압력 로킹   압력 로킹은 작동 중 또는 약간의 시트 움직임이나 누설을 통해 액체가 보닛 캐비티로 유입될 때 플렉시블 웨지 및 더블 디스크 게이트 밸브에 영향을 미칠 수 있습니다. 밸브가 닫히면 해당 액체가 두 시팅 경계 사이에 갇히게 될 수 있습니다.   이 문제는 캐비티 압력이 닫힌 게이트 양쪽의 압력을 초과할 때 발생합니다. 캐비티가 작동 압력에서 채워진 후 배관의 압력이 해제되었거나, 갇힌 액체가 가열되어 팽창했을 수 있습니다. 그 결과로 발생하는 하중이 폐쇄 요소를 양쪽 시트로 밀어붙여 일반적인 액추에이터스러스트만으로는 열기 시작하기에 부족하게 만듭니다.   배관 압력 해제 후 또는 닫힌 밸브가 가열된 후에 열리지 않는 현상은 압력 로킹을 가리킵니다. 승인된 연결을 통해 측정이 가능한 경우, 보닛 압력은 높은 모터 전류나 토크 트립 단독보다 더 강력한 증거가 됩니다.   고온 폐쇄 및 냉각에 이어 발생하는 열적 바인딩   열적 바인딩은 다른 순서로 발생합니다. 웨지 게이트 밸브가 고온 상태에서 시팅되고 다음 열림 명령 전에 시스템이 냉각됩니다. 본체와 웨지의 불균등한 수축으로 인해 시트에서의 기계적 간섭이 증가할 수 있습니다. 솔리드 웨지가 특히 취약하지만, 큰 온도 변화는 플렉시블 웨지에도 영향을 미칠 수 있습니다.   이 메커니즘은 과압된 캐비티를 필요로 하지 않습니다. 가장 강력한 단서는 타이밍입니다. 밸브는 작동 온도에서 정상적으로 닫히지만 냉각 후에는 열리지 않습니다. 온도가 닫힘 조건으로 다시 돌아감에 따라 거동이 변하는 것은 진단을 뒷받침하지만, 고의적인 재가열에는 승인된 절차가 필요합니다. 통제되지 않은 외부 가열은 안전하지 않습니다.   토크 스위치를 건드리기 전에 셔트다운 재구성하기   압력 및 온도 타임라인부터 시작하십시오. 밸브가 닫힌 시점, 어느 한쪽이 나중에 배수 또는 감압되었는지 여부, 본체가 계속 열에 노출되었는지 여부, 그리고 열림 시도 실패 시의 온도를 기록하십시오. 도면이나 제조사 기록을 통해 게이트 설계를 확인하십시오. 솔리드 웨지, 플렉시�
