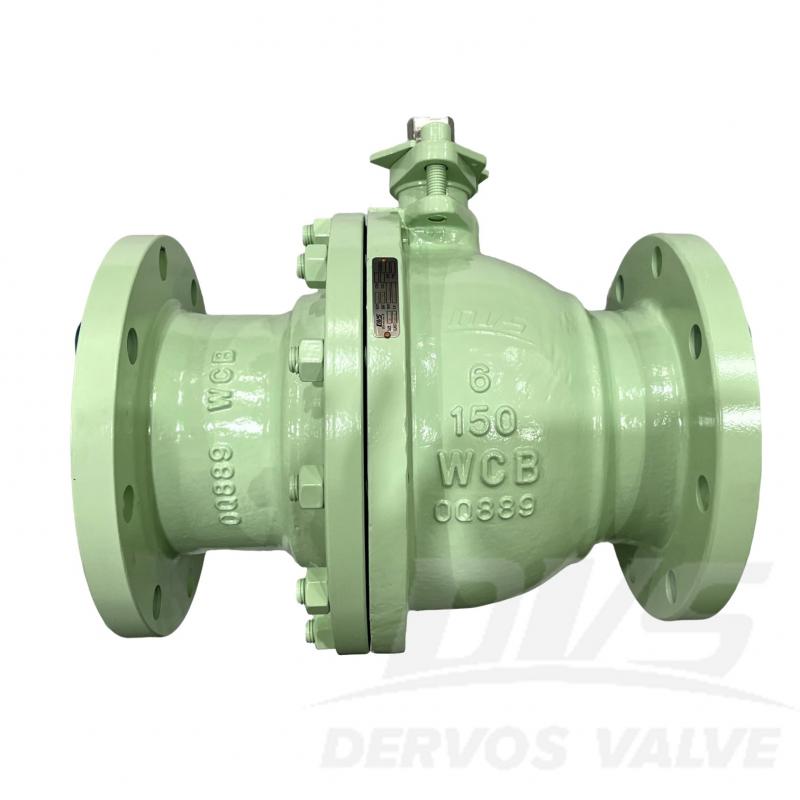

6인치 150LB 주강 플로팅 볼 밸브는 API608 표준에 따라 제작되었습니다. 밸브 본체는 A216-WCB 재질이며, 풀 포트, 플로팅 볼, 내화성 및 정전기 방지, 블로우아웃 방지 스템 등의 구조적 특징을 갖추고 있습니다. 연결 방식은 RF 방식이며, 핸드휠 조작 방식을 채택하고 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A182 F304Method of Operation:
handwheel
|

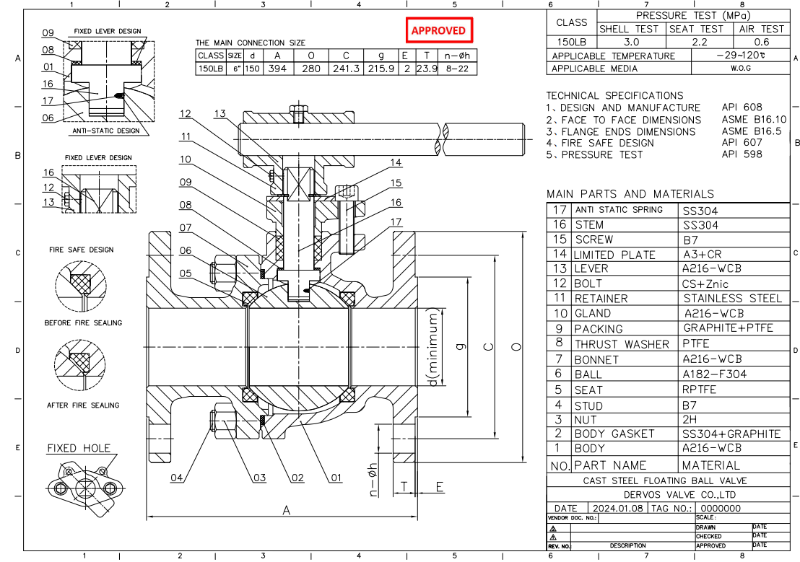

유형 |
주강 플로팅 볼 밸브 |
|
크기 |
6인치 |
|
압력 |
150파운드 |
|
연결 |
RF |
|
작업 |
핸드휠 |
|
본체 재질 |
A182 F304 |
|
디자인 표준 |
API 608 |
|
대면 |
ASME B16.10 |
|
플랜지 끝단 치수 |
ASME B16.5 |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-29 ~ 120 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. F304 스테인리스강으로 제작되어 150LB 압력 시스템에 탁월한 내식성과 내구성을 제공합니다.
2. API 608을 준수하는 RF 플랜지가 있는 플로팅 볼 설계로 원활한 작동과 뛰어난 밀봉 성능을 보장합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
