지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A182 F316Method of Operation:

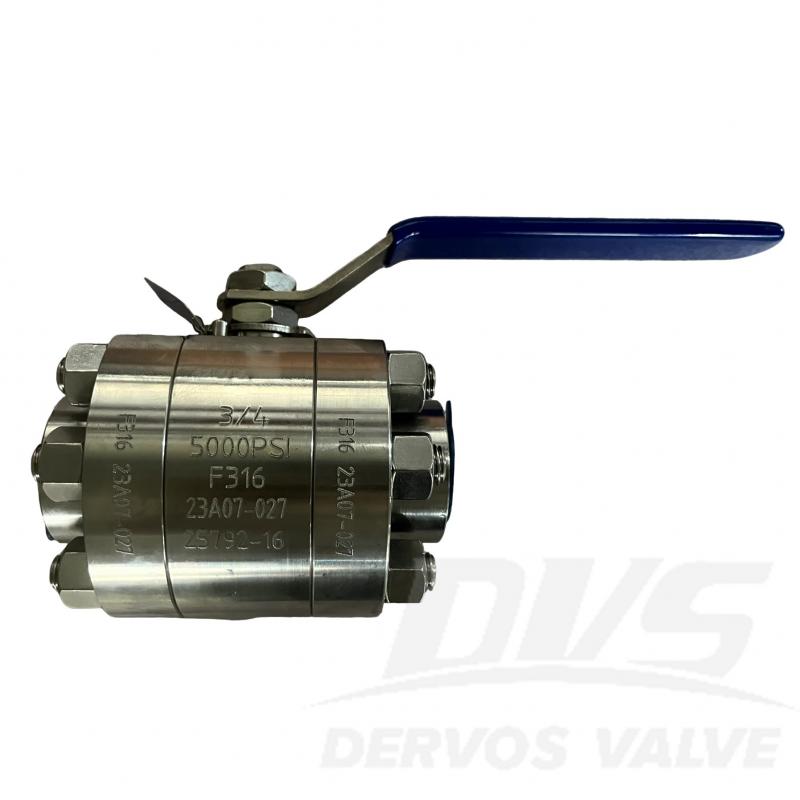

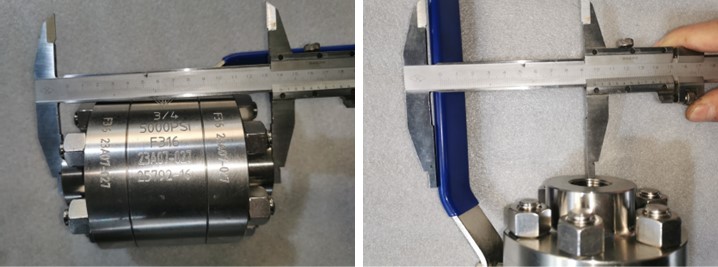

hand wheel3/4인치 5000psi 단조강 플로팅 볼 밸브는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 A182 F316 재질이며, 풀 포트, 플로팅 볼, 내화성 및 정전기 방지, 블로우아웃 방지 스템 등의 구조적 특징을 갖추고 있습니다. 연결 방식은 NPT이며, 레버 작동 방식을 채택하고 있습니다.
|
유형 |
단조강 플로팅 볼 밸브 |
|
크기 |
3/4인치 |
|
압력 |
5000psi |
|
연결 |
NPT |
|
작업 |
레버 작동. |
|
본체 재질 |
A182 F316 |
|
디자인 표준 |
ASME B16.34 |
|
끝에서 끝까지 |
제조 |
|
나사 끝 |
ANSIB1.20.1 |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-29 ~ 120 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. F316 스테인리스강으로 단조 제작되어 5000 PSI의 고압 환경에 적합한 탁월한 내식성과 강도를 제공합니다.
2. NPT 연결부와 ASME B16.34 규격을 준수하는 플로팅 볼 설계로 안정적인 밀봉과 원활한 작동을 보장합니다.
단조강 플로팅 볼 밸브
