지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM-A105Method of Operation:
handle
|

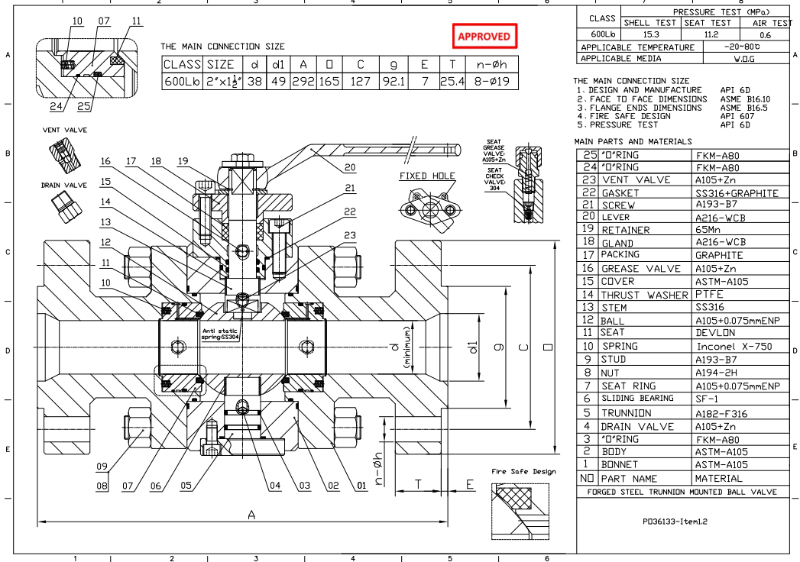

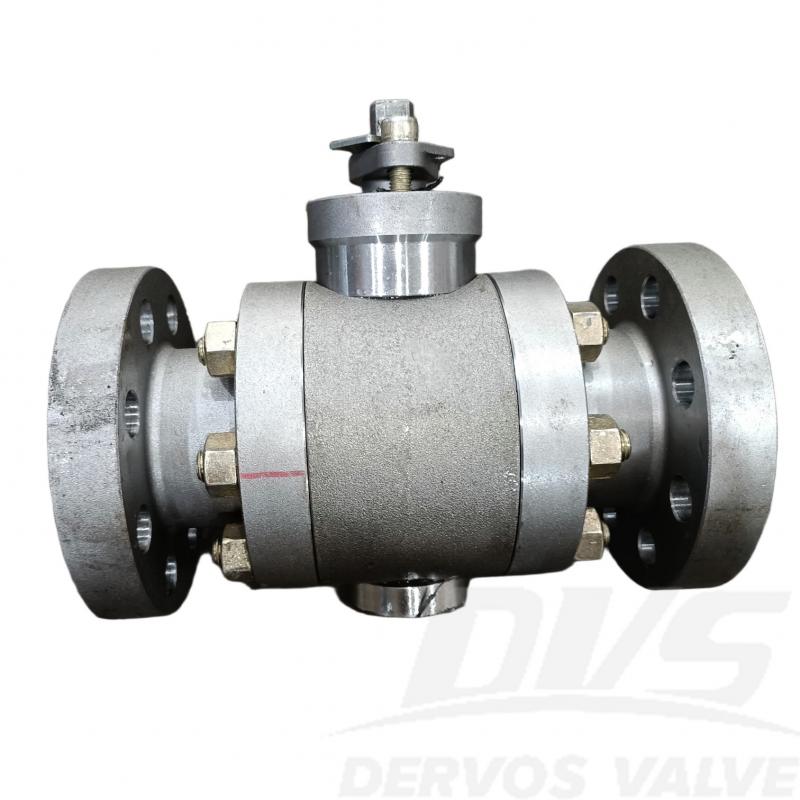

유형 |
트러니언 볼 밸브 |
|
크기 |
2"×1-1/2" |
|
압력 |
600파운드 |
|
연결 |
RF |
|
작업 |
자물쇠가 달린 손잡이 |
|
본체 재질 |
ASTM-A105 |
|
디자인 표준 |
API 6D |
|
대면 |
ASME B16. 10 |
|
플랜지 끝단 |
ASME B16.5 |
|

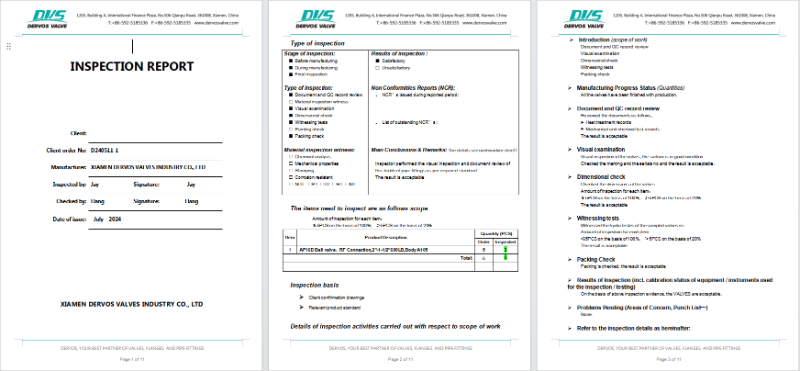

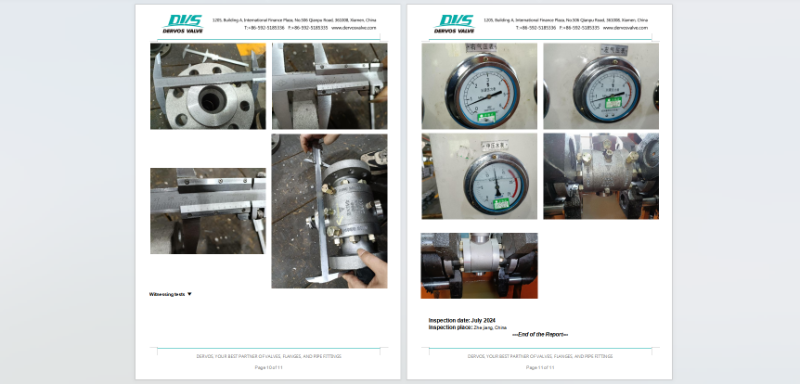

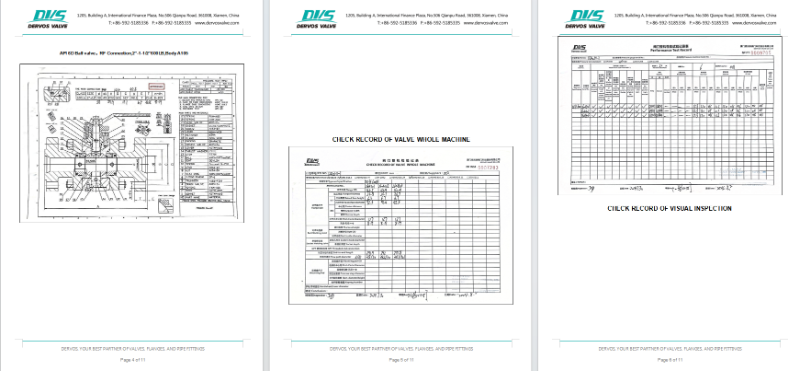

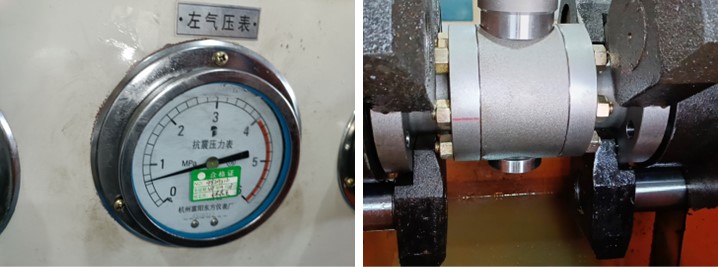

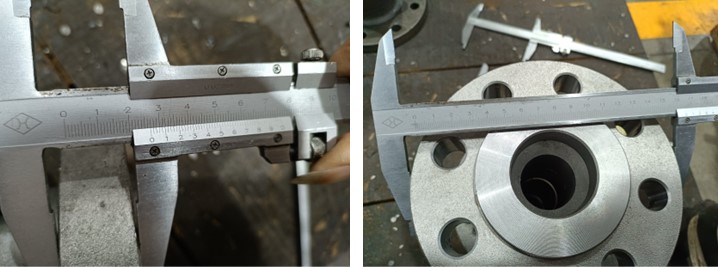

시험 및 검사 암호 |
API 6D |
|
온도 |
- 2 0 ~ 80 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. 트러니언 장착 설계로 안정적인 작동과 최소한의 토크를 보장하여 밸브를 부드럽게 작동시킵니다.
2. 600LB의 하중을 견딜 수 있도록 설계되었으며, API 6D 표준에 따라 A105F 탄소강으로 제작되어 안정적인 압력 유지 기능을 제공합니다.
