지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
LF2 Alloy625Method of Operation:

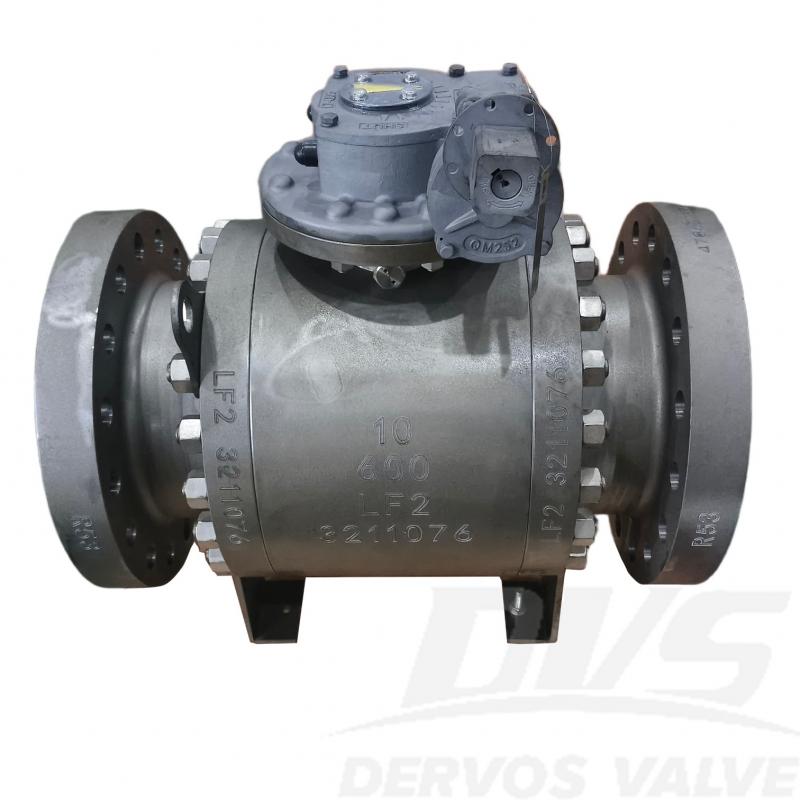

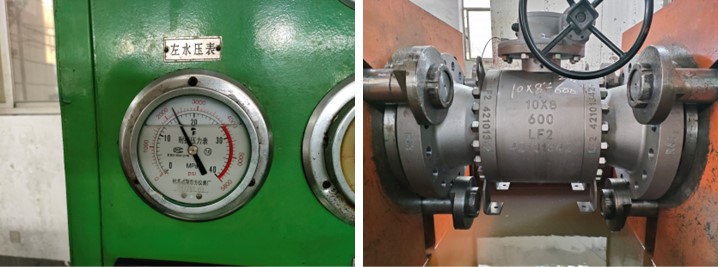

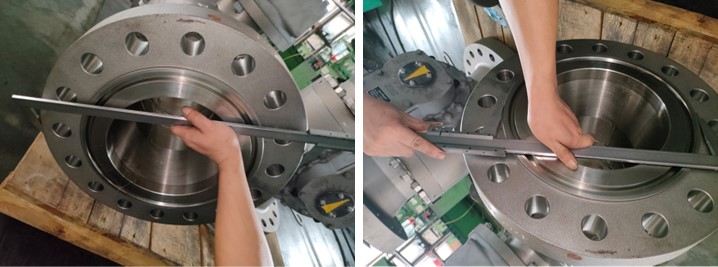

Gear Operator10 x 8" 600LB 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 LF2 Alloy625 재질로 만들어졌으며, 트러니언 마운트 볼(DBB) 구조에 스템 및 시트 그리스 주입, API 6FA에 따른 내화 설계, 정전기 방지 및 블로우아웃 방지 스템, NACE MR0175 규격 준수 재질 등의 특징을 갖추고 있습니다. 연결 방식은 RTJ입니다. 기어 작동기(잠금 장치 포함) 작동 모드를 갖추고 있습니다.
|

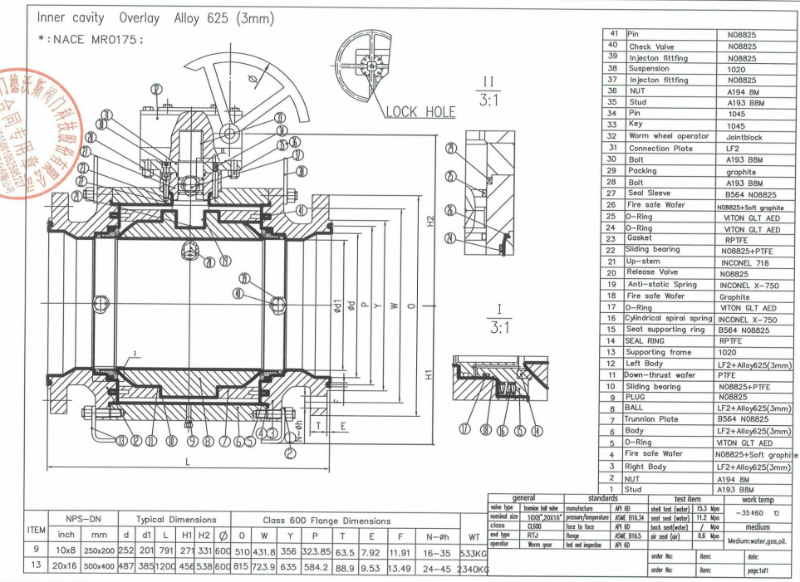

유형 |
트러니언 장착형 볼 밸브 |
|
크기 |
10 x 8인치 |
|
압력 |
600파운드 |
|
연결 |
RTJ |
|
작업 |
장비 조작원 |
|
본체 재질 |
LF2 알로이625 |
|
디자인 표준 |
API 6D |
|
대면 |
API 6D |
|
플랜지 |
ASME B16.5 |
|
시험 및 검사 암호 |
API 6D |
|
온도 |
- 35 ~ 1 6 0 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. 트러니언 장착 설계로 토크를 최소화하여 대구경 고압 환경에서 원활한 작동을 보장합니다.
2. LF2 625 합금으로 제작되었으며 600LB 등급을 받았고, 뛰어난 내식성과 압력 유지를 위해 RTJ 플랜지가 장착되어 있습니다.
