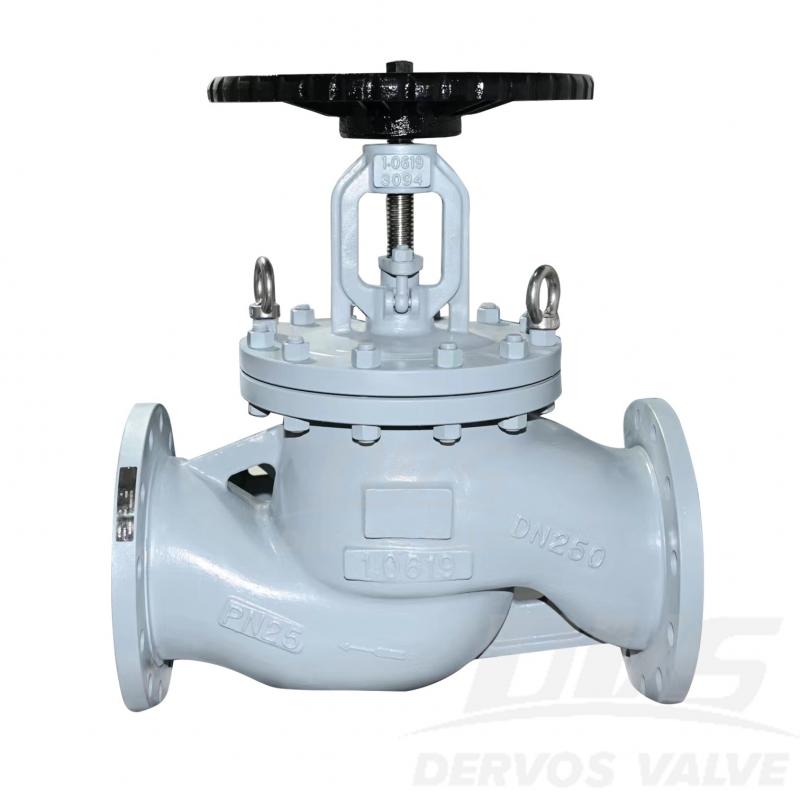

스테인리스 스틸 밀폐형 스톱 밸브 DN250 PN25 1.0619

  • 지불:

    30% when order confirmed, 70% before shipment
  • 제품 원산지:

    china
  • 색:

    Customization
  • 배송 포트:

    Shanghai, China
  • 리드 타임:

    30~60 days Ex Works after order confirmation
  • Material:

    EN 10213 1.0619
지금 문의
제품 상세 정보

DN250 PN25 밀폐형 스톱 밸브는 BS EN 13709 표준에 따라 제작되었습니다. 밸브 본체는 EN 10213 1.0619 재질이며, BB, OS&Y, 포물선형 제어 디스크 등의 구조적 특징을 가지고 있습니다. 작동 온도는 40°C, 작동 압력은 2.5 MPa입니다. 연결 방식은 EN1092-1 B1입니다.

밀폐형 정지 밸브 사양

유형

글로브 밸브

크기

디나250

압력

PN25

연결

EN1092-1 B1

본체 재질

EN 10213 1.0619

디자인 표준

BS EN 13709

대면

BS EN 558-1 S.1

플랜지 끝단

BS EN 1092-B1

시험 및 검사 규정

BS EN 12266

적용 가능한 매체

물, 석유 및 가스

밀폐형 정지 밸브의 주요 특징

1. 스테인리스 스틸 밀봉 스톱 밸브 DN250 PN25 1.0619는 신뢰할 수 있는 차단 및 안정적인 유량 제어를 제공하며, 대구경 산업용 파이프라인 시스템에 이상적입니다(밀폐형 스톱 밸브 DN250 PN25).

2. DN250 PN25 스톱 밸브 1.0619는 중압 조건에서 내구성이 뛰어나고 안전한 밀봉 성능을 보장하며 발전소 및 일반 산업 분야에 적합합니다(스테인리스강 스톱 밸브 DN250).

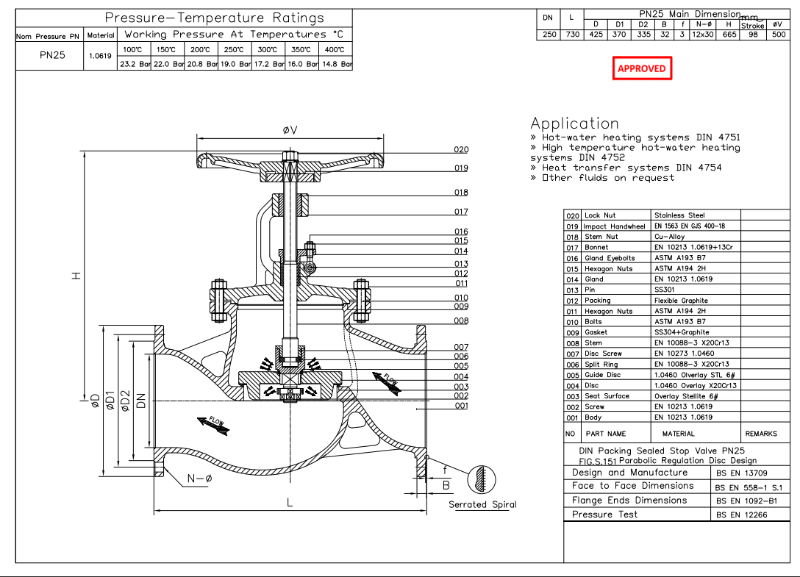

밀폐형 정지 밸브 기술 도면

Sealed Stop Valve Technical Drawing

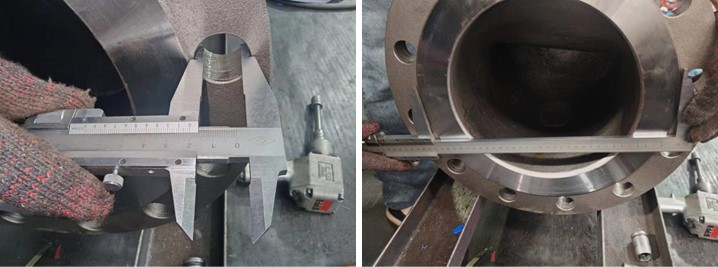

밀폐형 정지 밸브 치수 검사

Sealed Stop Valve Dimension Inspection

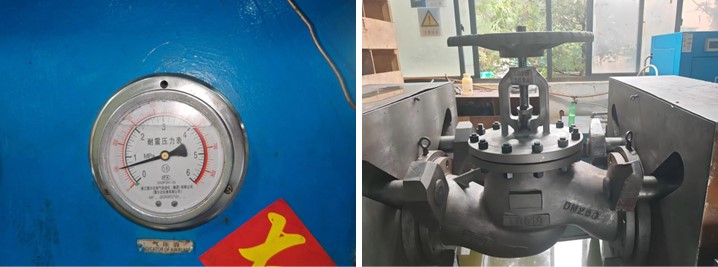

밀폐형 정지 밸브 압력 테스트

Sealed Stop Valve Pressure Testing

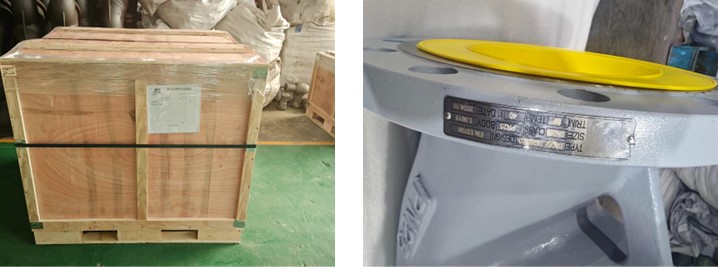

명판, 표시 및 포장

Nameplate, Marking and Packing

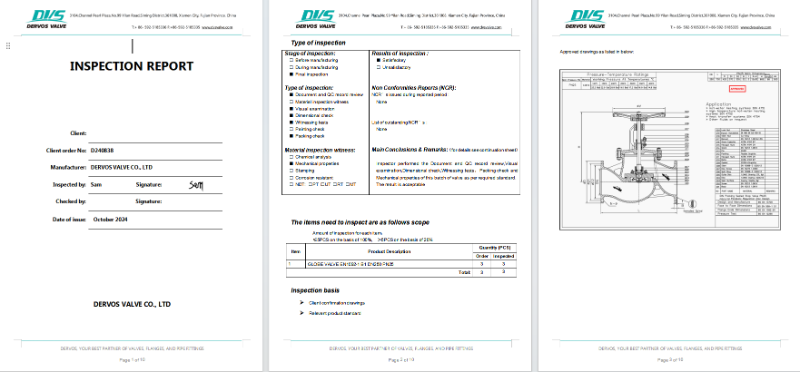

검사 보고서 및 문서
Nameplate, Marking and Packing
