지불:
30% T/T When Order, 70% T/T Before Shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai China리드 타임:
35~60 days Ex Works After Order ConfirmationMaterial:
Stainless Steel Globe ValveMethod of Operation:

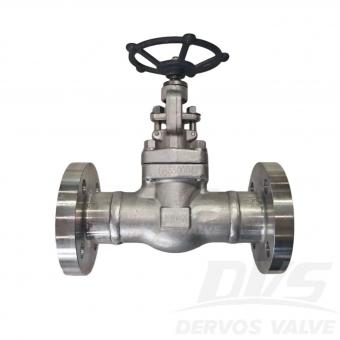

Manual Globe Valve, Handwheel Globe ValvePN16 DN50 스테인리스 스틸 플랜지 글로브 밸브는 직선 패턴 구조, 볼트 체결식 보닛 및 핸드휠 작동 방식을 갖추고 있습니다. OS&Y 글로브 밸브는 DIN 3356에 따라 설계되었습니다.
빠른 세부정보
|
유형 |
지구 판막 |
|
일반 크기 |
DN50 |
|
정상압력 |
PN16 |
|
건설 |
BB, 라이징 스템, 플러그 디스크, 일체형 시트 |
|
연결 유형 |
플랜지 |
|
작업 유형 |
변속 장치 |
|
디자인 코드 |
소음 3356 |
|
대면 |
DIN 3202 |
|
플랜지 끝 |
소음 2543 |
|
시험 & 점검 |
소음 3230 |
|
본체 재질 |
스테인레스 강철 |
|
재료 다듬기 |
스테인레스 강철 |
|
온도 범위 |
-196â~+800â |
|
중간 |
물, 석유 및 가스 |
|
기원 |
중국 |
디자인특징
1.직선 패턴의 몸체 구조
2.OS&Y, 라이징 스템
3.볼트 보닛
4.베벨 기어 작동 가능
5.플러그형 디스크
6.밸브 작동시 씰링면의 마모가 거의 없음
7. 더 작은 설치 공간 필요
더보스 주요 제품군
전체 제품군을 갖춘 Dervos 제품에는 커버 게이트, 글로브, 체크, 볼, 버터플라이, 체크, 플러그 밸브 및 스트레이너가 나열되어 있습니다. 우리는 또한 해양 밸브, 감압 밸브, 제어 글로브 밸브, 웰헤드 밸브 등을 제공할 수 있습니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
3" 600LB 글로브 밸브는 BS1873에 따라 제작되었습니다. 기준. 밸브 본체는 ASTM A351 CF8+STL로 만들어졌습니다. 그것은 구조적 볼트커버와 스트레이트형의 특징. 연결 모드는 다음과 같습니다. RTJ. 그리고 핸드 휠 작동 모드가 있습니다.
2" 600LB 글로브 밸브는 API에 따라 제작됩니다. 623 표준. 밸브 본체는 ASTM A351 CF8M으로 만들어졌습니다. 그것은 구조적 Low in 및 High Out 및 용접 밸브 시트의 특성. 그것의 연결 모드는 RF입니다. 그리고 핸드 휠 작동 모드가 있습니다.
3" 300LB 스테인레스 스틸 글로브 밸브는 BS1873 표준에 따라 제작되었습니다. 밸브 본체는 A351 CF8M으로 제작되었습니다. 암모니아 차단 밸브의 구조적 특성을 가지고 있습니다. 연결 모드는 RF입니다. 그리고 핸드휠 작동 모드가 있습니다.
1인치 300LB 스테인리스 스틸 플랜지 글로브 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A182 F316 재질이며, 볼트식 보닛과 포물선형 디스크 구조를 갖추고 있습니다. 연결 방식은 RF(125-250AARH)이며, 핸드휠 방식으로 작동합니다. 제품 매개변수 유형 스테인리스 스틸 글로브 밸브 크기 1인치 압력 150파운드 연결 RF 작업 핸드휠 본체 재질 A182 F316 디자인 표준 API 602 대면 ASME B16.10 플랜지 치수 ASME B16.5 시험 및 검사 규정 API 598 온도 -46 ~ 200 °C 적용 가능한 매체 물, 석유 및 가스 특징 1. F316 스테인리스강으로 제작되어 300LB 압력 적용 분야에서 탁월한 내식성과 내구성을 제공합니다. 2. API 602 규격을 준수하는 RF 플랜지가 있는 글로브 밸브 설계로 정밀한 유량 제어와 안정적인 밀봉 성능을 보장합니다. 기술 도면 스테인리스강 글로브 밸브 기술 도면 치수 검사 압력 테스트 명판 및 포장 검사 보고서
DN125 PN16 게이트 밸브는 DIN에 따라 제작됩니다. 3352 표준. 밸브 몸체는 1.4408로 만들어졌습니다. 그것은 구조적 SS316을 사용한 볼트 커버, 라이징 스템, 탄성 웨지의 특성 절연 재킷 및 구조 길이 325mm. 연결 모드는 RF입니다. EN1092-1 B1. 그리고 핸드 휠 작동 모드가 있습니다.
48" CL150 버터플라이 밸브는 API 609 표준에 따라 만들어집니다. 밸브 본체는 ASTM A351 CF8M으로 만들어집니다. 삼중 편심의 구조적 특성을 가지고 있습니다. 연결 모드는 ASME B16.47B에 따른 러그입니다. 그리고 플랜지가 있는 부드러운 로드가 있습니다. 연결 플레이트 작동 모드.
기어 박스 및 600엘b rf 플랜지가있는 16 인치 캐스트 스틸 게이트 밸브는 API 600에 따라 설계되었습니다. 볼트 형 보닛 게이트 밸브는 상승 스템, 탄성 웨지 및 금속 시트에 특징이 있습니다. 빠른 세부 사항 유형 문 판막 크기 16 " 압력 class600 구성 볼트 보닛, 상승 스템, OS 및 플렉시블 웨지, 금속 시트 연결 rf 플랜지 조작 변속 장치 디자인 코드 API 600 면 대면 asme b16.10 플랜지 끝 asme b16.5 압력 및 온도 asme b16.34 테스트 & amp; 검사 API 598 바디 재료 a216 wcb 트림 재료 트림 5 온도 범위 -29 ℃ ~ + 425 ℃ 매질 물, 기름 및 가스 유래 중국 치수 & amp; 재료 클래스 600 nps 에 2 2 1/2 삼 4 6 8 10 12 14 16 18 20 24 dn mm 50 65 80 100 150 200 250 300 350 400 450 500 600 l-l1(rf-bw) 에 11.5 13 14 17 22 26 31 33 35 39 43 47 55 mm 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 l2(rtj) 에 11.625 13.125 14.125 17.125 22.125 26.125 31.125 33.125 35.125 39.125 43.125 47.25 55.375 mm 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 h(열다) 에 18.625 21.75 23.375 28 1/16 38 3/16 44 3/16 52.375 59 13/16 68.125 72.25 90.125 98 13/16 119 mm 474 553 593 713 970 1122 1330 1519 1730 1835 2290 2510 3022 승 에 9.875 9.875 11 13/16 13.75 19 11/16 22 1/16 28.375 24 24 24 24 30 30 mm 250 250 300 350 500 560 720 610 * 610 * 610 * 610 * 760 * 760 * wt(킬로그램) rf 41 58 88 131 253 413 623 784 1288 1820 2150 2540 4080 bw 35 50 68 104 208 328 496 637 1120 1448 1828 2201 3360 * 수동 기어 오퍼레이터 권장 아니 부품 이름 탄소 강철에서 ASTM으로 합금 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb 화장실 화장실 c5 cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 좌석 링 a105 a350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 삼 쐐기 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 4 줄기 a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 보닛 너트 a194 2 시간 a194 4 a194 7 a194 8 6 보닛 볼트 a193 b7 a320 l7 a193 b16 a193 b8 7 틈 메우는 물건 ss 나선형 상처 흑연 또는 ss 나선형 상처 ptfe 8 보닛 a216 화장실 a352 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 뒷좌석 부싱 a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 10 줄기 포장 흑연 또는 PTFE 11 칸델라 a182 f6 a182 f6 a182 f304 a182 f304 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 12 글 랜드 너트 a194 2 시간 a194 8 13 글 랜드 아이 볼트 a193 b7 a193 b8 14 핀 탄소강 또는 스테인리스 강철 15 선 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 16 글 랜드 플랜지 a216 화장실 a351 cf8 17 줄기 너트 a439 d2 또는 b148-952a 18 젖꼭지 탄소강 또는 스테인리스 강철 19 유지 너트 탄소강 20 핸드 휠 연성 철 또는 탄소 강철 21 명판 스테인레스 스틸 또는 알루미늄 22 잠금 너트 카본 스티l
DN32 PN40 스팀 트랩 밸브는 GB/T22654-2008에 따라 만들어집니다. °기준.
DN25 PN63 글로브 밸브는 BS5352 표준에 따라 제작되었습니다. 밸브 본체는 A105N+SS304로 만들어집니다. 볼트커버의 구조적 특성을 지닌 Straight Through Type입니다. 연결 모드는 EN1092-1 D입니다. 그리고 핸드 휠 작동 모드가 있습니다.
DN100 삼 Way Ball 밸브는 서비스 유체 흐름을 방향으로 고안된 밸브를 분리합니다.오히려 제한 또는 조절 기계, 증기, 가스, 오일, 원유, 산, 알칼리 및 기타 액체 및 기계적 액체 및 가스에 적합합니다
DN125*DN80 PN25 볼 밸브는 ISO 17292 표준에 따라 만들어집니다. 밸브 본체는 ASTM A105로 제작되었습니다. 고정 볼과 절연 재킷의 구조적 특성을 가지고 있습니다. 연결 모드는 EN1092-1 B입니다. 기어 작동 모드가 있습니다.
din 표준에 따라 설계된 관통 도관 슬래브 게이트 밸브에는 파이프 라인 청소를위한 전환 구멍이 있습니다. pn64 병렬 디스크 게이트 밸브는 rf 플랜지와 핸드 휠이있는 탄소강으로 만들어집니다. 빠른 세부 사항 유형 평행 슬래브 게이트 밸브 공칭 직경 dn 200 공칭 압력 pn 64 구성 평행 슬래브 게이트 밸브, 전환 구멍 있음, 볼트 식 보닛, 탄성 시트 연결 플랜지 조작 핸드 휠 조작 바디 재료 탄소 강철 매질 물, 석유와 가스 유래 중국 디자인 기능1. 파렐 디스크선택을위한 2.soft 좌석 그리고 금속 좌석pigging와 더 적은 압력 강하를위한 3.full 구멍 디자인4. 화재 안전 설계5.self 구호 기능좌석과 줄기를위한 6.Grease 이음쇠7. 더블 블록 및 블리드 기능8. 배기 및 배수 포트9. 꽉 밀봉 성능 재료 부품 이름 재료 몸 & amp; 보닛 a216 wcb, cf8, cf8m, cf3, cf3m 쐐기 합금강 (표면 경화 처리), 스테인리스 스틸 (공동 오버레이 포함) 줄기 합금강 (면 침식 방지 처리) 좌석 합금강 (표면 경화 처리, 베셋 f 플라스틱), 스틸 (공동 오버레이, 최고 f 플라스틱) 포장 ptfe O 링 nbr, p 밀봉 그리스 & emsp;
