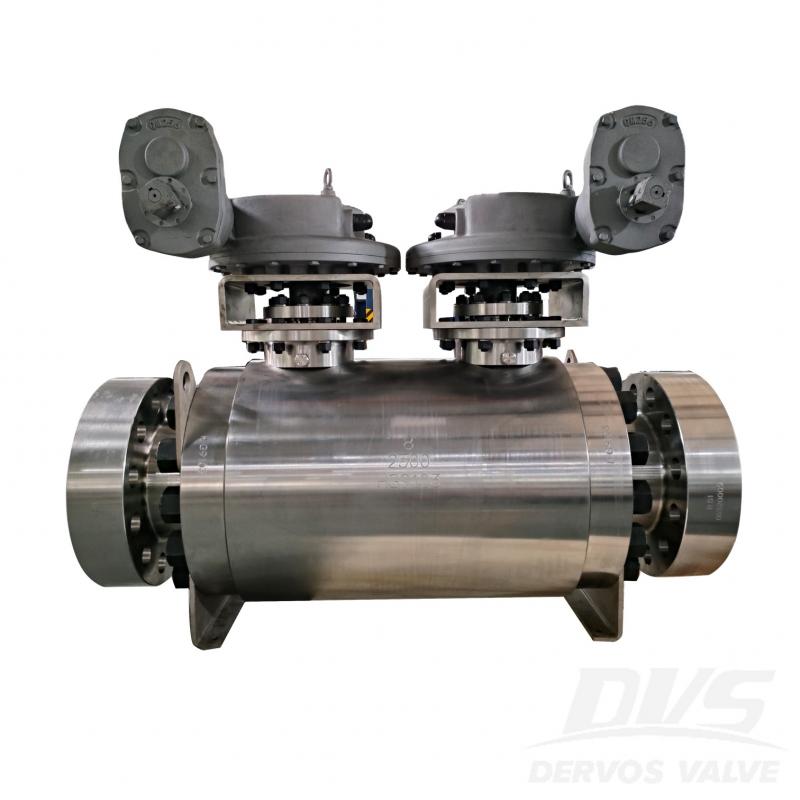

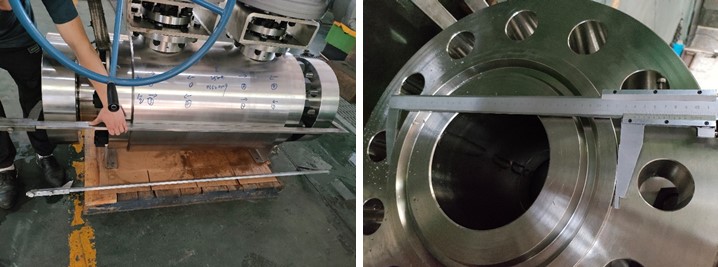

8" 2500LB DBB 트러니언 장착형 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 A182 F51로 제작되었습니다. DBB 고정 볼 밸브, 완전 보어, 방화/정전기/노출 방지 스템 설계, 준수의 구조적 특성을 가집니다. NACE MR0175와 연결 모드는 RTJ이며 잠금 장치가 있는 터빈 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A182 F51Method of Operation:
Turbine (with locking device)|
유형 |
DBB 트러니언 장착형 볼 밸브 |
|
사이즈 |
8인치 |
|
압력 |
2500LB |
|
연결 |
RTJ |
|
작동 |
터빈(잠금장치 부착) |
|
본체 재질 |
A182 F51 |
|
디자인기준 |
API 6D |
|
압력온도 |
ASME B16.34 |
|
대면 |
제조업체 기준 |
|
플랜지 |
ASME B16.5 |
|
시험검사 규정 |
API 6D |
|
온도 |
-29 ~ 121°C |
|
적용매체 |
물, 석유, 가스 |
1. DBB 트러니언 장착형 볼 밸브는 저누설 패킹을 사용한 저누설 설계가 특징입니다.;
2. DBB(Double Block and Bleed) 기능을 탑재하여 시스템 안전성과 밀봉 성능을 향상시켰습니다.
