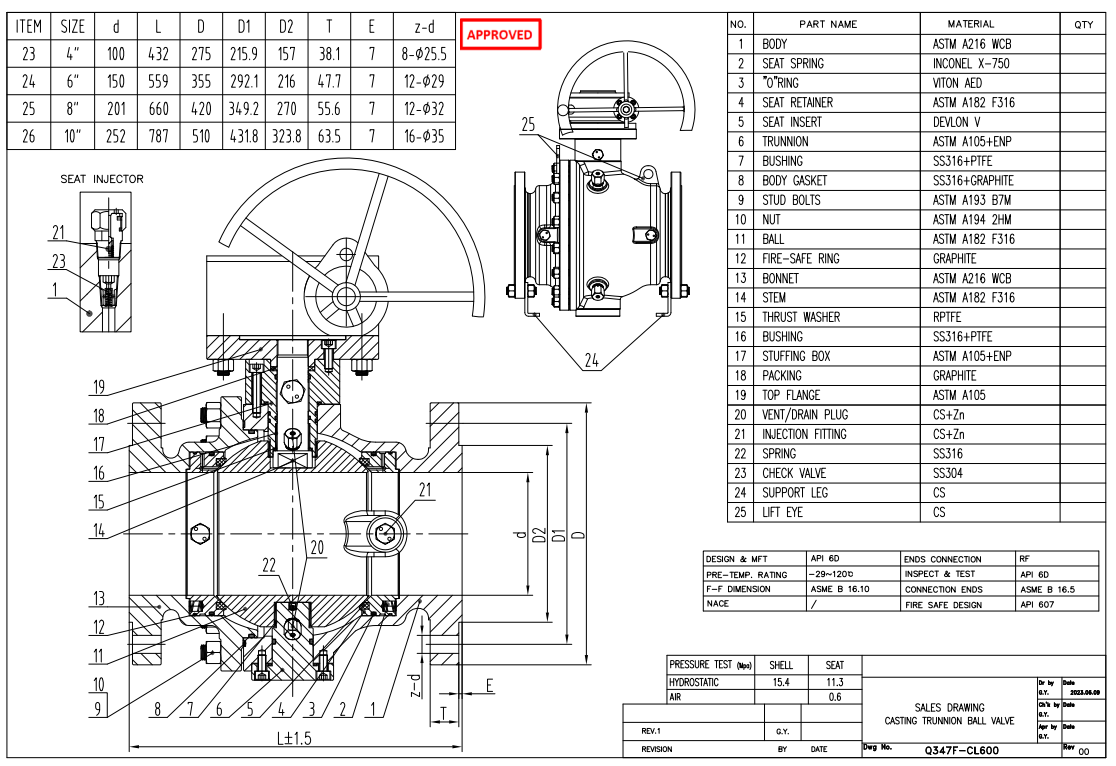

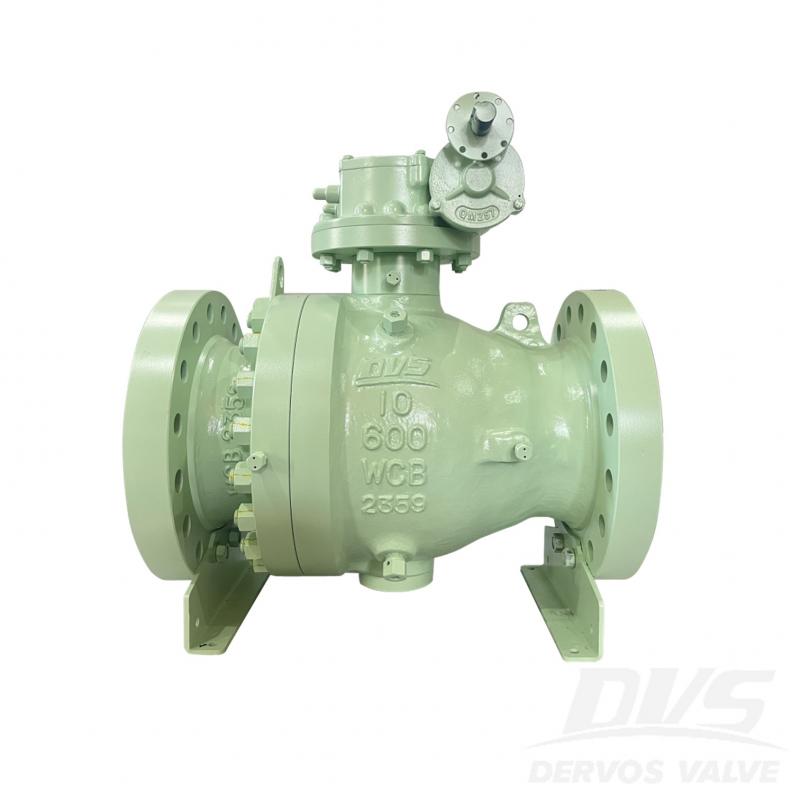

10인치 600LB 트러니언 장착 볼 밸브는 API 6D 표준에 따라 제작됩니다. 밸브 본체는 ASTM A216 WCB 재질로 제작됩니다. 풀보어(Full bore), 고정 볼, 내화성, 정전기 방지, 블로잉 방지 밸브 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 RF이며, 터빈 작동 모드를 갖추고 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCBMethod of Operation:
Turbine Operation|
유형 |
트러니언 장착 볼 밸브 |
|
크기 |
10인치 |
|
압력 |
600파운드 |
|
연결 |
RF |
|
작업 |
터빈 작동 |
|
본체 소재 |
ASTM A216 WCB |
|
디자인 표준 |
API 6D |
|
연결 끝 |
ASME B16.5 |
|
내화 설계 |
API 607 |
|
시험 및 검사 코드 |
API 6D |
|
온도 |
영하 29도 ~ 120도°C |
|
적용 매체 |
물, 석유 및 가스 |
1. 구는 매체의 압력에 따라 움직이지 않으며, 상하 베어링 또는 브래킷으로 지지됩니다. 개폐 시 마찰과 작동 토크가 낮습니다.
2. 구조가 견고하여 고전압, 잦은 작동 등 혹독한 환경에도 견딜 수 있습니다.
