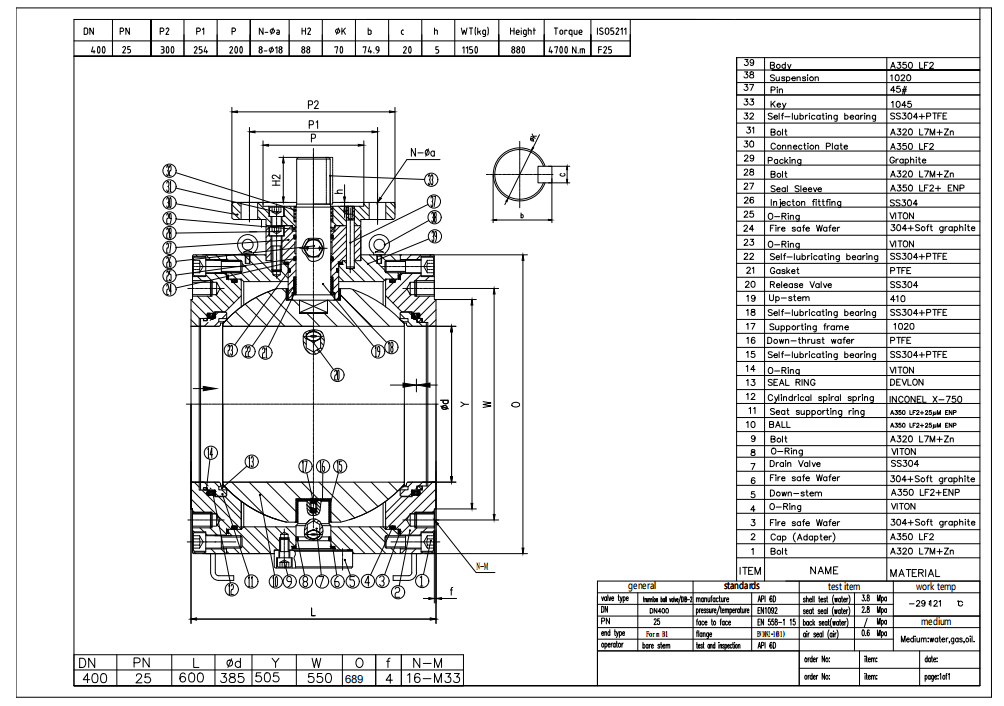

DN400 PN25 트러니언 장착형 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 A350 LF2로 만들어졌습니다. 고정 볼, 전체 흐름, DBB 복렬 이중 플러그, PMSS 씰(1차 금속 씰+2차 소프트 씰)의 구조적 특성을 가지며 온/오프 위치에 배출 기능, 비행 방지 밸브 스템, 이중 O-링이 있습니다. 밸브 스템 상단, 밸브 시트: 이중 피스톤 효과. 연결 모드는 EN 1092-1 B1입니다. 그리고 IP68 방수 터빈 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A350 LF2|
유형 |
트러니언 장착형 볼 밸브 |
|
사이즈 |
DN400 |
|
압력 |
PN25 |
|
연결 |
EN 1092-1 B1 |
|
작동 |
IP68 방수 터빈 |
|
본체 재질 |
A350 LF2 |
|
디자인기준 |
API 6D |
|
압력/온도 |
EN 1092 |
|
대면 |
EN 558-1 15 |
|
플랜지 |
EN 1092-1 (B1) |
|
시험검사규정 |
API 6D |
|
온도 |
-29 ~ 121°C |
|
적용매체 |
물, 석유, 가스 |

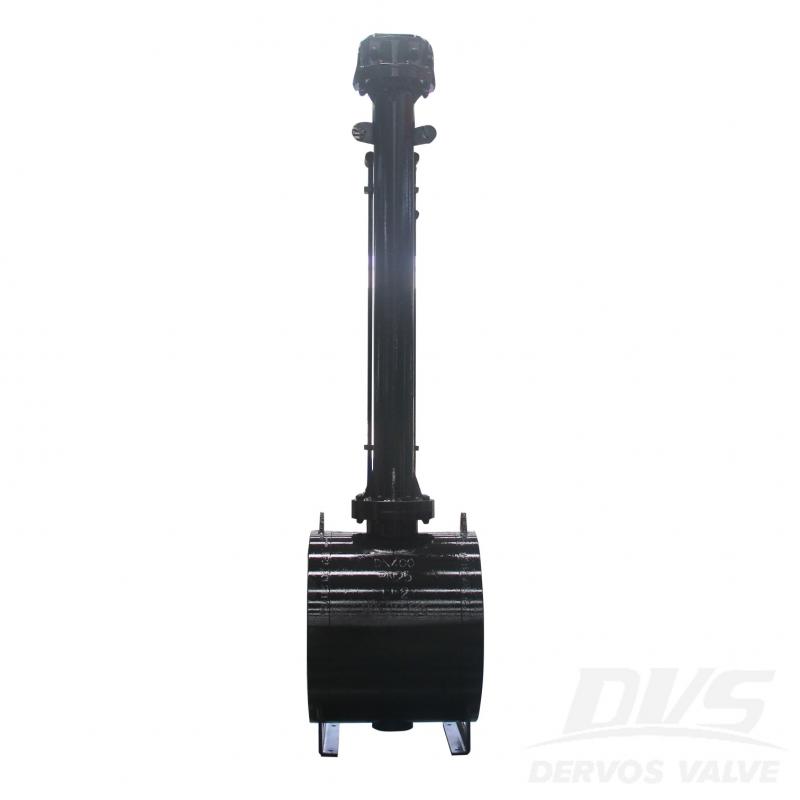

1. 2m 확장된 밸브 스템을 통해 작업자는 고온, 고압 또는 위험 지역에서 멀리 떨어져 원격 제어가 필요한 상황에 적합하고 작동 안전성이 향상됩니다.
2. 고정식 볼 밸브는 볼을 회전시켜 유체 차단 또는 전환을 구현하며 조작이 간단하고 반응이 빠르므로 빈번한 개폐가 필요한 상황에 적합합니다.
