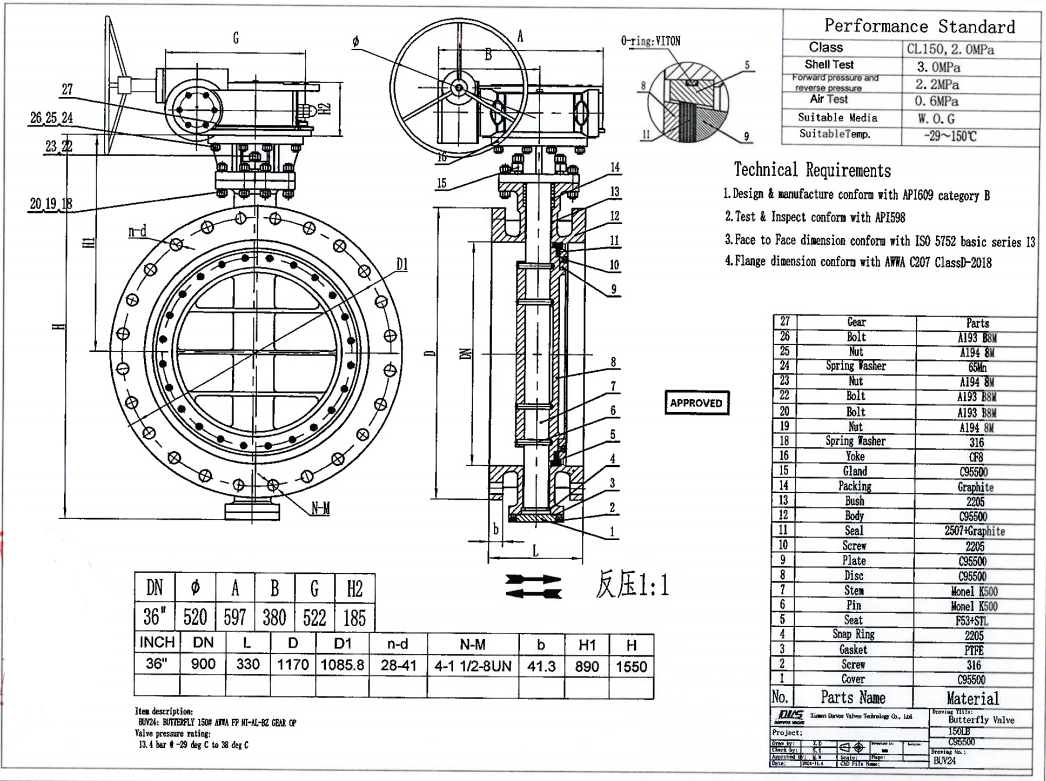

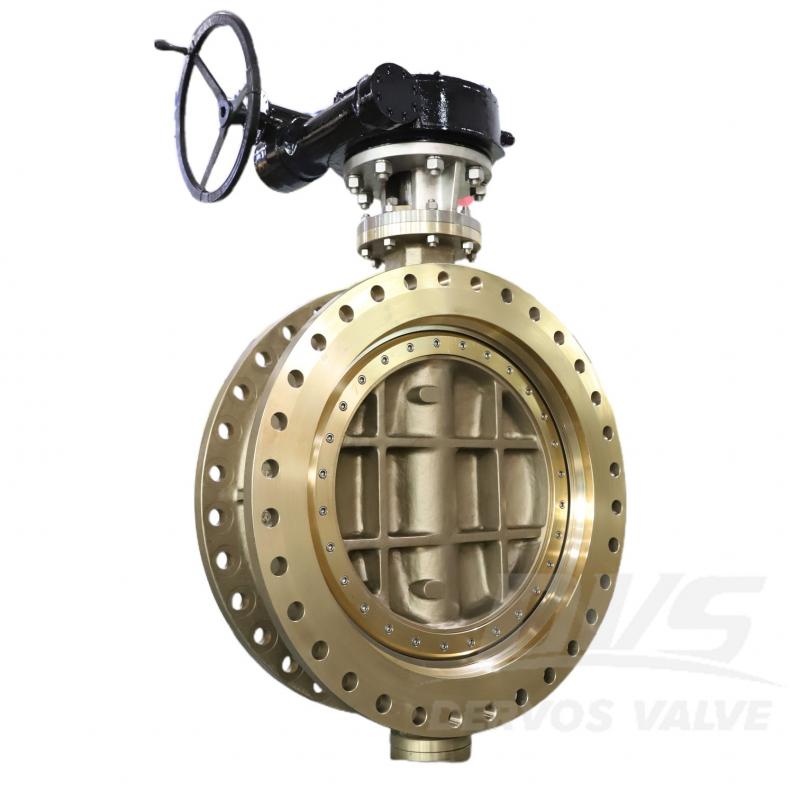

DN900 150LB 트리플 오프셋 금속 시트 버터플라이 밸브는 API609 표준에 따라 제작되었습니다. 밸브 본체는 C95500 재질로 제작되었으며, 트리플 오프셋 구조로 양방향 등압 무누설 특성을 지닙니다. 연결 방식은 FF 이중 플랜지이며, 터빈 작동 모드를 갖추고 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
C95500Method of Operation:
H,W,|
유형 |
버터플라이 밸브 |
|
크기 |
디엔900 |
|
압력 |
150파운드 |
|
연결 |
FF 더블 플랜지 |
|
작업 |
터빈 |
|
본체 재질 |
C95500 니켈-알루미늄 청동 |
|
디자인 표준 |
API 609 |
|
대면 |
제조사 표준 |
|
플랜지 치수 |
AWWA C207 D-2018 클래스 |
|
시험 및 검사 코드 |
API598 |
|
온도 |
영하 29도 ~ 150도 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. DN900 150LB C95500 트리플 오프셋 금속 시트 버터플라이 밸브는 트리플 오프셋 설계로 고성능 밀봉 기능을 제공하여 최소한의 마모와 긴 수명을 보장합니다.
2. C95500 알루미늄 청동으로 제작된 이 밸브는 부식과 마모에 매우 강해 까다로운 산업용 분야에 이상적입니다.
