최근에, 데르보스 밸브 헝가리의 한 고객사가 산업용 증기 시스템에서 흔히 발생하는 문제, 즉 누출이나 가동 중단 없이 고온 파이프라인을 안전하게 격리하는 방법을 해결하도록 지원했습니다. 약 250°C의 포화 증기 환경에서 작동하고 -39°C까지 내려가는 극한 온도에 노출되는 고객 시스템은 견고하고 신뢰할 수 있는 솔루션을 요구했습니다. 기존 밸브는 이러한 조건에서 밀폐를 제대로 유지하지 못하는 경우가 많았고, 기존 차단 방식은 배관의 압력을 낮춰야 했기 때문에 가동 중지 시간과 운영 위험이 증가했습니다. 이러한 문제들을 해결하기 위해 Dervos는 DN400 PN40을 공급했습니다. 슬라이딩 라인 블라인드 밸브 이 밸브는 프로젝트의 열악한 환경에 맞춰 특별히 설계되었습니다. 밸브의 슬라이딩 블라인드 메커니즘을 통해 작업자는 시스템의 압력을 낮추지 않고도 유량 조절 위치와 차단 위치 사이를 전환할 수 있어 유지보수 중 안전성과 효율성을 향상시킵니다. 단조 20GML 강철과 금속 대 금속 스테인리스 스틸 밀봉 구조로 제작된 이 제품은 판막 고온 증기 및 극한의 실외 환경에서도 안정적인 성능을 제공합니다. 전체 구경 설계로 유동 저항을 최소화했으며, 웜 기어 수동 액추에이터는 대형 및 고압 환경에서도 부드럽고 정밀한 작동을 보장합니다. 오작동 방지 장치 및 보호 블라인드 플레이트 구조와 같은 안전 기능은 취급 중 오류 발생 위험을 더욱 줄여줍니다. 설치 이후, 이 밸브는 누출 없는 작동, 더욱 안전한 유지보수 절차, 그리고 극한 온도에서도 안정적인 성능을 제공해 왔습니다. 30년 이상의 수명을 고려하여 설계된 이 밸브는 장기적인 저유지보수 솔루션을 제공하여 고객에게 증기 시스템의 신뢰성과 안전성에 대한 확신을 심어줍니다. 이 프로젝트는 정교하게 설계된 슬라이딩 라인 블라인드 밸브가 고온 증기 응용 분야에서 중요한 차단 문제를 해결하고, 작동 안전성, 내구성 및 효율성을 하나의 솔루션으로 결합하는 방법을 보여줍니다.
산업용 배관 시스템에서 게이트 밸브는 일반적으로 저항이 낮은 차단 밸브로 간주됩니다. 밸브가 완전히 열리면 게이트가 유로에서 완전히 빠져나와 유체가 최소한의 저항으로 통과할 수 있게 됩니다. 하지만 엄밀히 말하면 공학적인 관점에서 모든 게이트 밸브가 풀포트 밸브로 분류되는 것은 아닙니다. 밸브 시트 내경이 파이프라인 내경과 같거나 매우 가까우면 유량 흐름에 거의 또는 전혀 제한이 없습니다. 이 경우 밸브를 풀포트(또는 거의 풀포트) 밸브로 간주할 수 있습니다. 이러한 설계는 석유 및 가스 파이프라인, 상수도 시스템, 그리고 낮은 압력 강하가 요구되는 기타 분야에 일반적으로 사용됩니다. 밸브 시트 내경이 파이프 내경보다 약간 작으면 밸브 내부에서 약간의 유량 제한이 발생합니다. 이러한 경우 밸브는 축소형 내경 밸브라고 부르는 것이 더 정확합니다. 이러한 구성은 소형 밸브나 비용 최적화 밸브에서 더 흔하게 사용됩니다. 판막 디자인. 엔지니어링 실무에서는 간단한 선택 논리를 적용할 수 있습니다. ● 시스템에 최소 유량 저항 또는 파이프라인 피깅이 필요한 경우 밸브 내경은 파이프라인 직경과 일치해야 합니다. ● 밸브가 일반적인 차단 목적으로 사용되는 경우, 대부분의 표준 게이트 밸브로도 필요한 유량 용량을 충족할 수 있습니다. 따라서 다음과 같은 간결한 결론을 내릴 수 있습니다. 게이트 밸브는 일반적으로 풀 포트 설계에 가깝지만, 실제로 풀 보어인지 여부는 밸브 시트 내경이 파이프라인의 내경과 같은지 여부에 따라 달라집니다. QA Q1: 게이트 밸브는 항상 최대 개방형인가요? 반드시 그런 것은 아닙니다. 밸브 시트의 내경이 파이프의 내경과 같으면 풀 보어 밸브로 간주할 수 있습니다. 시트 내경이 파이프 내경보다 약간 작으면 리듀스 보어 밸브로 분류됩니다. Q2: 왜 그렇습니까? 게이트 밸브 상대적으로 유동 저항이 낮습니까? 밸브가 완전히 열리면 게이트가 유로에서 완전히 제거되어 유체가 거의 직선으로 통과하게 되므로 압력 강하가 낮아집니다. Q3: 게이트 밸브는 유량이 많은 배관에 적합한가요? 네. 시스템에서 압력 강하를 최소화해야 하는 경우 게이트 밸브가 일반적으로 사용됩니다. Q4: 게이트 밸브와 일반 밸브 모두에서 풀 포트 개념은 동일한가요? 볼 밸브 에스? 정확히는 아닙니다. 볼 밸브의 경우 내경은 볼 포트 직경에 따라 결정되는 반면, 게이트 밸브의 경우 주로 시트 내경에 따라 결정됩니다.
큰 직경 볼 밸브 밸브는 석유 및 화학 처리, 발전, 장거리 파이프라인 운송, 대규모 수처리 시스템 등 다양한 산업 분야에서 널리 사용됩니다. 설치가 제대로 이루어지지 않으면 밀봉 누출, 밸브 고착 또는 구조적 손상이 발생할 수 있습니다. 따라서 장기적인 안정적인 작동을 위해서는 올바른 설치 방법이 필수적입니다. 1. 설치 전 점검 사전 설치 검사가 불충분할 경우, 사용 중 작동 불량이 발생할 가능성이 높아집니다. 먼저 밸브 본체에 운송 중 손상이 있는지 검사하십시오. 밸브 본체 또는 밀봉면에 긁힘, 충격 자국 또는 변형이 발견되면 설치를 중단하고 공급업체에 연락해야 합니다. 다음으로 밸브 모델, 압력 등급 및 연결 표준을 확인하십시오. 시스템 설계 압력이 밸브 압력 등급과 일치하지 않으면 작동 안전 위험이 발생할 수 있습니다. 예를 들어, 저압 등급 밸브를 고압 배관 시스템에 잘못 사용하면 수격 충격으로 인해 밸브 본체가 소성 변형될 수 있습니다. 또한 볼 표면과 씰링 링의 상태를 점검해야 합니다. 볼 표면에 흠집이 있으면 씰링 성능이 저하됩니다. 이는 미세 누출 가능성이 높은 가스 이송 시스템에서 특히 중요합니다. 2. 설치 방향 대구경 볼 밸브에는 일반적으로 유량 방향 표시가 있습니다. 설치 방향이 잘못되면 다음과 같은 문제가 발생할 수 있습니다. 유체 흐름 방향이 설계 방향과 일치하면 작동 토크가 더욱 안정적으로 유지됩니다. 밸브가 반대로 설치되면 스템에 가해지는 기계적 하중이 증가하여 장기간 작동 시 스템 마모가 가속화될 수 있습니다. 이중 밀봉 양방향용 볼 밸브 양방향 흐름이 허용되지만, 보다 균일한 밀봉 응력 분포를 보장하기 위해 표시된 흐름 방향에 따라 설치하는 것이 여전히 권장됩니다. 고온 또는 증기 시스템에서 설치 방향이 잘못되면 열팽창으로 인해 씰링 링의 노화가 가속화될 수 있습니다. 3. 파이프라인 응력 제어 대구경 볼 밸브는 무겁습니다. 적절한 지지대 없이 설치할 경우 플랜지 연결부에 추가적인 굽힘 모멘트가 전달될 수 있습니다. 배관 시스템에 축 방향 변위가 발생할 경우, 배관을 부분적으로 고정하기 위해 배관 지지대를 설치해야 합니다. 지지 구조물이 설치되지 않으면 밸브 본체가 장기간 중력에 의한 인장 하중을 받게 되어 결국 플랜지 씰이 파손될 수 있습니다. 대구경 볼 밸브의 경우 일반적으로 양쪽에 독립적인 지지대를 설치하는 것이 좋습니다. 배관 시스템이 열팽창 및 수축을 겪는 경우, 팽창 보상 장치를 설치해야 합니다. 그렇지 않으면 밀봉면이 점차 손상될 수
DN900 150LB 트리플 오프셋 금속 시트 버터플라이 밸브는 API609 표준에 따라 제작되었습니다. 밸브 본체는 C95500 재질로 제작되었으며, 트리플 오프셋 구조로 양방향 등압 무누설 특성을 지닙니다. 연결 방식은 FF 이중 플랜지이며, 터빈 작동 모드를 갖추고 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
C95500Method of Operation:
H,W,|
유형 |
버터플라이 밸브 |
|
크기 |
디엔900 |
|
압력 |
150파운드 |
|
연결 |
FF 더블 플랜지 |
|
작업 |
터빈 |
|
본체 재질 |
C95500 니켈-알루미늄 청동 |
|
디자인 표준 |
API 609 |
|
대면 |
제조사 표준 |
|
플랜지 치수 |
AWWA C207 D-2018 클래스 |
|
시험 및 검사 코드 |
API598 |
|
온도 |
영하 29도 ~ 150도 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. DN900 150LB C95500 트리플 오프셋 금속 시트 버터플라이 밸브는 트리플 오프셋 설계로 고성능 밀봉 기능을 제공하여 최소한의 마모와 긴 수명을 보장합니다.
2. C95500 알루미늄 청동으로 제작된 이 밸브는 부식과 마모에 매우 강해 까다로운 산업용 분야에 이상적입니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
레버 작동 및 러그 바디가있는 이중 오프셋 고성능 버터 플라이 밸브는 API 609에 따라 설계되었습니다. 빠른 세부 사항 유형 나비 판막 크기 삼'' 설계 압력 150 파운드 구성 더블 직장, 부드러운 좌석 연결 타입 돌기 조작 렌치 움직이는 디자인 코드 API 609 면 대면 asmeb16.10 연결 종료 asmeb16.5 테스트 & amp; 검사 API 598 바디 재료 스테인리스 스틸 cf8m 온도 범위 -29 ℃ ~ + 150 ℃ 신청 물, 석유 가스 치수 클래스 150 dn mm 40 50 65 80 100 125 150 200 250 300 350 400 nps 에 1 1/2 2 2 1/2 삼 4 5 6 8 10 12 14 16 엘 mm & emsp; & emsp; & emsp; 127 127 127 127 152 203.2 203.2 203.2 203.2 에 & emsp; & emsp; & emsp; 5 5 5 5 6 8 8 8 8 l1 mm 38.1 46 50.8 48 54 63.5 57 63.5 71.5 81 92 101.5 에 1.5 1.81 2 1.88 2.13 2.5 2.25 2.5 2.81 3.19 3.62 4 h mm 185 190 220 229 239 252 284 307 337 392 435 481 에 7328 7.48 8.7 9 9.4 9.9 11.2 12 13.3 15.4 17.1 19 d (w) mm 160 160 160 160 160 160 160 200 200 250 250 300 에 6.3 6.3 6.3 6.3 6.3 6.3 6.3 7.9 7.9 9.8 9.8 11.8 무게 (kg) mm & emsp; & emsp; & emsp; 12.5 13.5 17 38 72 105 148 182 230 에 8 9 10 10 11 14.5 34.2 66 98 134 168 200 관련 지식 고성능 버터 플라이 밸브 란 무엇입니까? 고성능 버터 플라이 밸브는 일반적으로 이중 오프셋 및 ptfe 시트로 설계되어 일반적인 응용 분야에서 점성 및 부식성 액체에 이르는 모든 것을 처리합니다. 부식성 가스 및 증기. 동심원 탄성 시트 버터 플라이 밸브와 비교하여 고성능 버터 플라이 밸브의 디스크는 파이프 보어 중앙에 배치 및 배치되어 작동 중 밸브의 마모를 줄이고 밀봉 성능을 향상시킬 수 있습니다. 결론적으로 고성능 버터 플라이 밸브는 고압 및 온도 응용 분야에 적용 할 수 있습니다. 한편, 수명이 길고 밀봉 능력이 우수합니다.
고성능 버터 플라이 밸브는 이중 편심 또는 이중 오프셋 구조로 설계되었습니다. 밸브에는 rptfe 소프트 시트와 함께 캐스트 스틸 wcb 바디, 스테인레스 스틸 디스크 및 스템이 있습니다. 빠른 세부 사항 유형 나비 판막 공칭 크기 6 인치 명사 같은 압력 클래스 150 구조 이중 오프셋 이중 편심, 소프트 시트 연결 유형 러그 타입 조작 기어 작동 디자인 코드 API 609 면 대면 asme b16.10 연결 종료 asme 16.5 테스트 & amp; 검사 API 598 바디 재료 캐스트 스틸 wcb 트림 재료 cf8m 디스크, 17-4PH 스템, RPTFE 시트 신청 물, 기름, 가스 dervos 검사 보고서
3 인치 150LB 나비 벨브는 더블-오프셋 디스크 디자인 할 수 있는 디스크 이동 좌석 감 실행하는 토크와 좌석에 착용한다. 웨이퍼 유형 밸브에 의해 구동 변속기와 수동 핸들에 의해 또는 전기,공압 또는 유압 actuator.
12" 300LB 버터플라이 밸브는 API 609 표준에 따라 만들어집니다. 밸브 본체는 WCB로 만들어집니다. 고성능 이중 편심의 구조적 특성을 가지고 있습니다. 작동은 터빈 작동이고 패킹은 흑연입니다.
4인치 150LB 버터플라이 밸브는 API609 표준에 따라 제작되었습니다. 연결 방식은 RF입니다. 제품 매개변수 유형 러그 버터플라이 밸브 크기 4인치 압력 150파운드 연결 RF 본체 재질 ASTM A352 LCC 디자인 표준 API 609 대면 API 609 플랜지 치수 ASME B16.5 시험 및 검사 규정 API 598 온도 -40~ 120 °C 적용 가능한 매체 물, 증기, 기름 등 특징 1. 러그형 설계로 플랜지 사이에 쉽게 설치할 수 있으며 유지 보수 중 하류 배관을 지지합니다. 2. LCC 탄소강으로 제작되었으며, RF 플랜지가 있는 150LB 등급으로 API 609 규격을 준수하여 안정적인 밀봉 및 내구성을 보장합니다. 기술 도면 치수 검사 압력 테스트 스펙트럼 검사 보고서
탄소강으로 제작 된 3 중 편심 버터 플라이 밸브는 0 누출 성능을 향상시키기 위해 클래스 150에서 설계되었습니다. 기어 오퍼레이터를 사용하면 더 나은 주행을 할 수 있습니다. 빠른 세부 사항 유형 나비 형 밸브 공칭 크기 20 인치 공칭 압력 클래스 150 구조 트리플 오프셋, 트리플 편심, 금속 시트 연결 타입 웨이퍼 타입 조작 기어 작동 디자인 코드 API 609 면 대면 asme b16.10 연결 종료 asme 16.5 테스트 & amp; 검사 API 598 바디 재료 탄소강 신청 물, 기름, 가스 2008 년에 설립 된 dervos valves industry co., ltd는 산업용 밸브, 파이프 및 피팅의 전문 공급 업체, 수출 및 공급 업체입니다. dervos는 유럽, 오세아니아, 아프리카, 미국 및 아시아를 포함한 전 세계 5 개 대륙으로 사업을 확장했습니다. 우리의 약속은 효율적인 방법으로 고객에게 가장 적합한 제품을 찾는 것입니다. 우리는 생산 및 판매 시스템의 효율성을 보장하기 위해 현대적인 관리 기술을 채택합니다.
배수구, 배기구 및 밀봉 제 주입구가있는 상단 입구 풀 포트 볼 밸브는 api 6d에 따라 설계되었습니다. 고압 볼 밸브에는 900 등급의 상승면 플랜지와 기어 박스가 있습니다. 빠른 세부 사항 유형 볼 밸브 크기 16 " 압력 ANSI 900 구성 1 조각 몸체, 상단 입구, 볼트 형 보닛 연결 플랜지 종료 조작 방법 변속 장치 신체 재료 a216 화장실 디자인 및 제조 API 6D 압력 & amp; 임시 코드 asme b16.34 끝으로 종료 asme b16.10 종료 연결 asme b16.5 검사 API 6D, API 598 온도 범위 -29 ℃ ~ + 200 ℃ 매질 기름, 수성 가스 관련 지식 탑 엔트리 볼 밸브와 그 장점은 무엇입니까? 상단 입구 볼 밸브는 상단에서 조립 한 밸브입니다. 그것은 하나의 단일 몸체를 가지고 있습니다. 밸브 본체의 나사산 연결이 적을수록 무게와 누출 경로가 줄어 듭니다. 또한 파이프 라인에서 볼 부분을 제거하지 않고도 볼 부분에 접근 할 수있었습니다. 상단 엔트리 볼 밸브는 파이프 라인에서 종종 내부 부품 유지 보수가 적은 파이프 라인에 사용됩니다. 검사 보고서 각 주문에 대해 dervos는 전체 검사 프로세스 및 결과를 보여주는 검사 보고서를 제공합니다. 또한, 당사가 제공하는 자료가 표준에 따른 것임을 알려주는 자료 보고서를 제공합니다.
the 3000lb F316로 만들어진 볼 밸브 또는 F316L, 비대칭 엔드 구조, 끝은 npt 다른 반면 rf. -29 ℃ ~ 150 ℃에서 작동 할 수 있습니다.
3/4인치 150LB 단조강 플로팅 볼 밸브는 API608 표준에 따라 제작되었습니다. 밸브 본체는 A182 F304 재질이며, 풀 보어, 플로팅 볼, 내화성, 정전기 방지, 블로우아웃 방지 스템 등의 구조적 특징을 갖추고 있습니다. 연결 방식은 NPT이며, 핸드휠 조작 방식을 채택하고 있습니다. 제품 매개변수 유형 단조강 플로팅 볼 밸브 크기 3/4인치 압력 150파운드 연결 NPT 작업 숙제 본체 재질 A182 F304 디자인 표준 API 608 대면 제조 나사 끝 ASME B1.20.1 시험 및 검사 규정 API 598 온도 -29 ~ 120 °C 적용 가능한 매체 물, 석유 및 가스 특징 1. 고온용 F304 스테인리스강 본체는 탁월한 내식성과 내구성을 보장합니다. 2. API 608 인증 설계는 까다로운 산업 환경에서 안정적인 차단 및 장기간 사용을 보장합니다. 기술 도면 치수 검사 압력 테스트 명판 및 포장 검사 보고서
스테인레스 스틸 CF8M 게이트 밸브는 DIN 3352에 따른 플랜지 연결 및 핸드휠 작동으로 설계되었습니다. PN16 DN200 풀 포트 게이트 밸브는 OS&Y 구조, 탄력 있는 웨지 및 교체 가능한 시트를 갖추고 있습니다. 설계사양 설계 및 제조: DIN 3352 종단 간 차원: DIN3202 플랜지 끝: EN1092-1 테스트 및 검사: EN12266-1/2 디자인특징 -풀 보어 디자인 -우수한 유량 및 작은 마찰 손실 -밸브 개폐 토크 값이 낮음 -더 나은 착석감과 간편한 작동을 위한 유연한 웨지 -매끄러운 마감과 시트면의 우수한 밀봉성 - 모든 밸브는 추적성을 위해 몸체에 특정 번호로 제조됩니다. 빠른 세부정보 유형 문 판막 크기 DN 200 압력 PN 16 건설 볼트로 고정됨 보닛, 라이징 스템, 외부 나사 및 요크 연결 플랜지 연결 작업 핸드휠 본체 재질 스테인레스 스틸 CF8M 재료 다듬기 스테인레스 스틸 온도 범위 -268…~+648… 중간 물, 석유 및 가스 기원 중국 더보스 포장 포장은 결코 무시할 수 없는 중요한 부분입니다. Dervos는 주문의 안전하고 명확한 배송을 보장하기 위해 각 주문에 대한 포장 프로세스를 갖추고 있습니다.

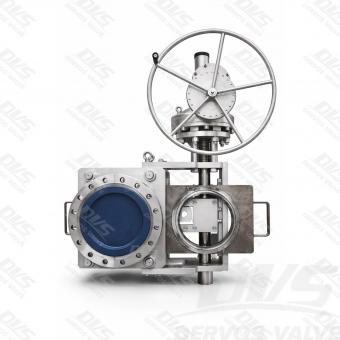

DN400 PN40 슬라이드 블라인드 밸브는 EN12516-1/2 표준에 따라 제작되었습니다. 밸브 본체는 LF2 재질입니다. 이 밸브는 증기용으로 설계되었으며, 작동 온도는 250°C, 작동 압력은 1.3MPa, 설계 압력은 2MPa, 설계 온도 범위는 -39°C ~ +350°C, 주변 온도 범위는 -39°C ~ +34.7°C입니다. 연결 방식은 RF 방식이며, 기어가 장착되어 있습니다. 작동 모드. 제품 매개변수 유형 슬라이드 블라인드 밸브 크기 디나400 압력 PN40 연결 RF 작업 기어 본체 재질 A182 LF2 디자인 표준 EN12516-1/2 대면 공급업체 표준 플랜지 치수 GOST 33259-B형 시험 및 검사 규정 EN12266-1/2 온도 -29 ~ 120 °C 적용 가능한 매체 물, 석유 및 가스 특징 1. 일체형 단조 설계로 PN40 압력 하에서 높은 구조적 안정성과 누출 방지 성능을 제공합니다. 2. RF 플랜지가 있는 슬라이드 블라인드 메커니즘을 통해 파이프라인 구간을 안전하고 효율적으로 격리할 수 있습니다. 기술 도면 치수 검사 압력 테스트 그림 명판 및 포장 검사 보고서
그만큼 PN10 DN200 더블 오프셋 버터 플라이 밸브내구성이 뛰어난 몸과 전원, 화학, 석유 화학 및 기타 필드를 제어 할 수있는 쉽게 교체 할 수있는 시트를 수집합니다.
