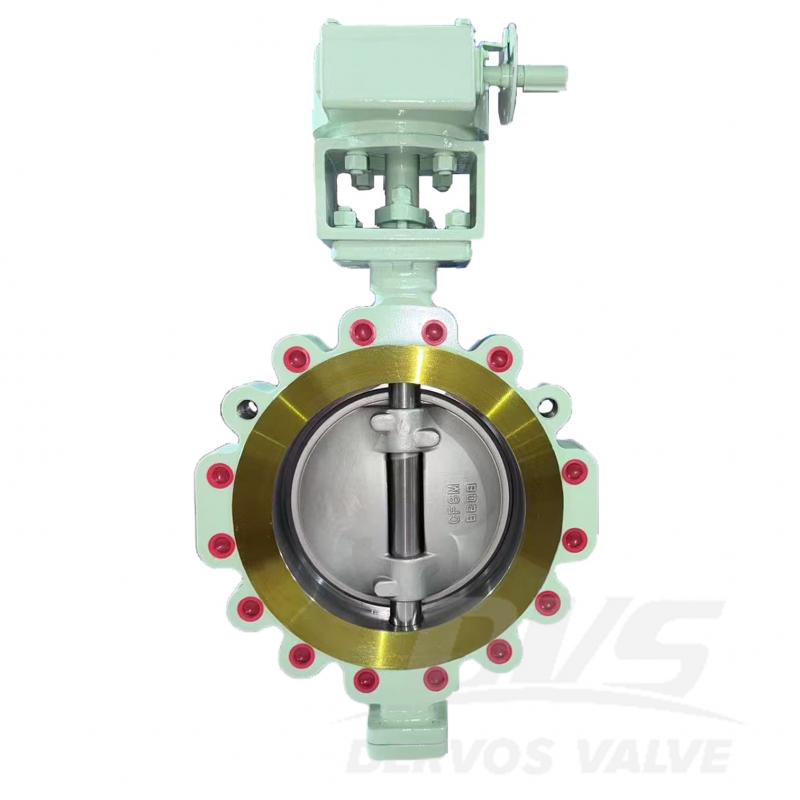

DN300 PN25 트리플 편심 버터플라이 밸브는 EN 593 표준에 따라 제작되었습니다. 밸브 본체는 A216 WCB 재질입니다. 트리플 오프셋, 다층 밀봉, 83mm의 구조적 특성을 갖추고 있습니다. 연결 방식은 LUG이며, 터빈 작동 모드를 갖추고 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A216 WCBMethod of Operation:
turbine
|

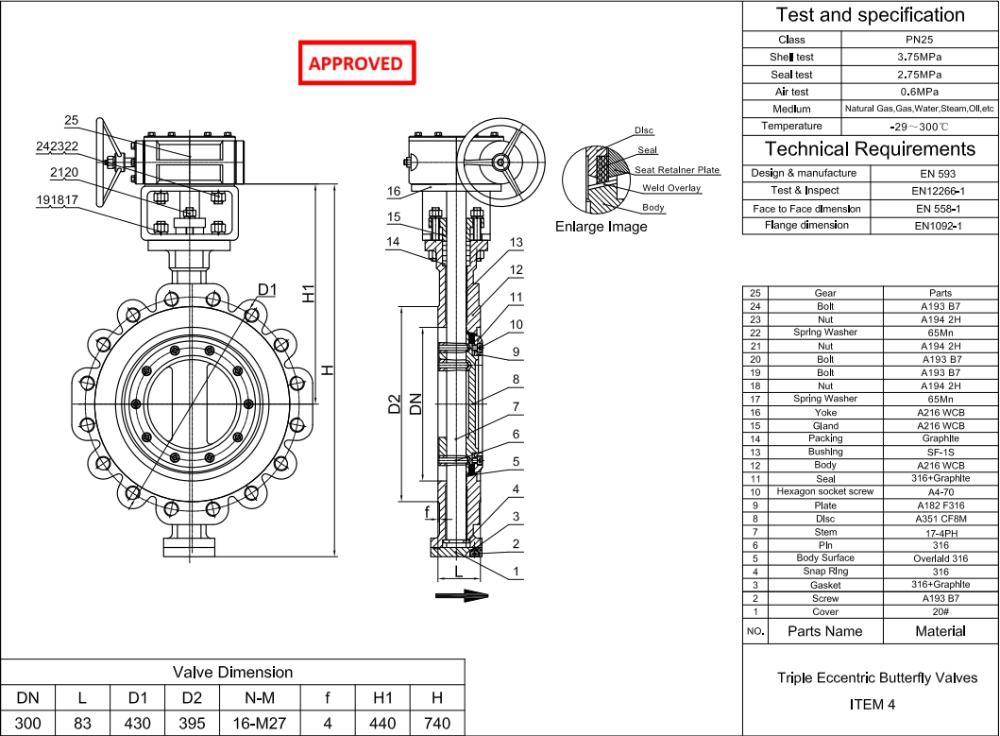

유형 |
트리플 편심 버터플라이 밸브 |
|
크기 |
디엔300 |
|
압력 |
PN25 |
|
연결 |
돌기 |
|
작업 |
터빈 |
|
본체 소재 |
A216 WCB |
|
디자인 표준 |
EN 593 |
|
대면 |
EN 558-1 |
|
플랜지 치수 |
EN 1092-1 |
|
시험 및 검사 코드 |
EN12266-1 |
|
온도 |
-29 ~ 300 °C |
|
적용 매체 |
물, 기름, 증기 |
1. 3중 편심 설계로 고압 조건에서도 마찰 없는 밀봉과 긴 사용 수명이 보장됩니다.
2. 터빈 작동 장치가 장착된 WCB 주강 본체는 산업용 파이프라인 시스템에서 원활한 작동과 안정적인 성능을 제공합니다.
