지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
1.0619N+STLMethod of Operation:

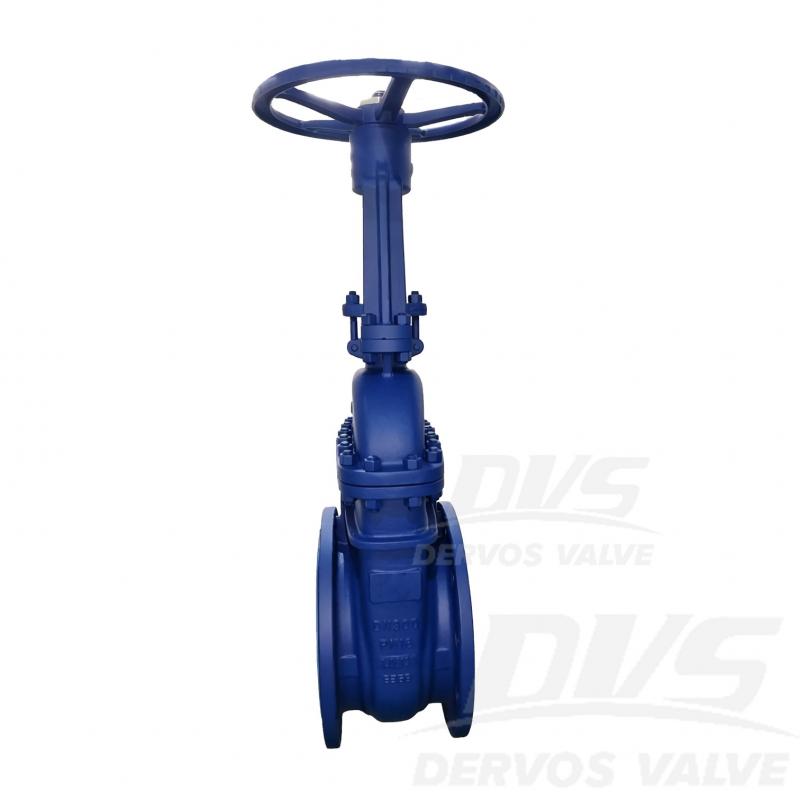

Hand WheelDN250 PN16 게이트 밸브는 ASME B16.34 표준에 따라 제작됩니다. 밸브 본체는 1.0619N+STL로 제작됩니다. Bolted Bonnet, OS&Y, Flexible Wedge의 구조적 특징을 가지고 있습니다. 연결 방식은 EN 1092-1입니다. 그리고 핸드휠 작동 방식.
|
유형 |
주강 게이트 밸브 |
|
크기 |
DN 250 |
|
압력 |
PN 16 |
|
연결 방식 |
EN 1092-1 type B1 |
|
작동 방식 |
핸드휠 |
|
본체 재질 |
1.0619N+STL |
|
설계 기준 |
EN1984 |
|
면간 거리 |
DIN3202-F4 |
|
플랜지 치수 |
EN1092-1/B1 |
|
시험 및 검사 코드 |
EN12266-1/2 |
|
온도 |
-10 ~ 400°C |
|
적용 매체 |
물, 오일 및 가스 |
1. 1.0619 재질로 제작된 주강 본체는 PN16 압력 적용에 대해 뛰어난 강도와 내구성을 제공합니다.
2. 풀 보어 게이트 설계의 핸드휠 작동 방식은 낮은 유동 저항과 안정적인 차단 성능을 보장합니다.
