지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A217 WC1Method of Operation:

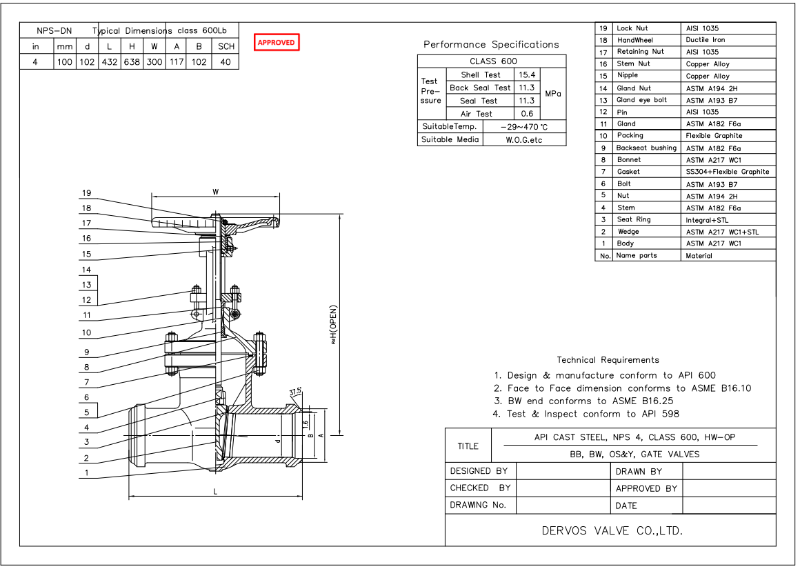

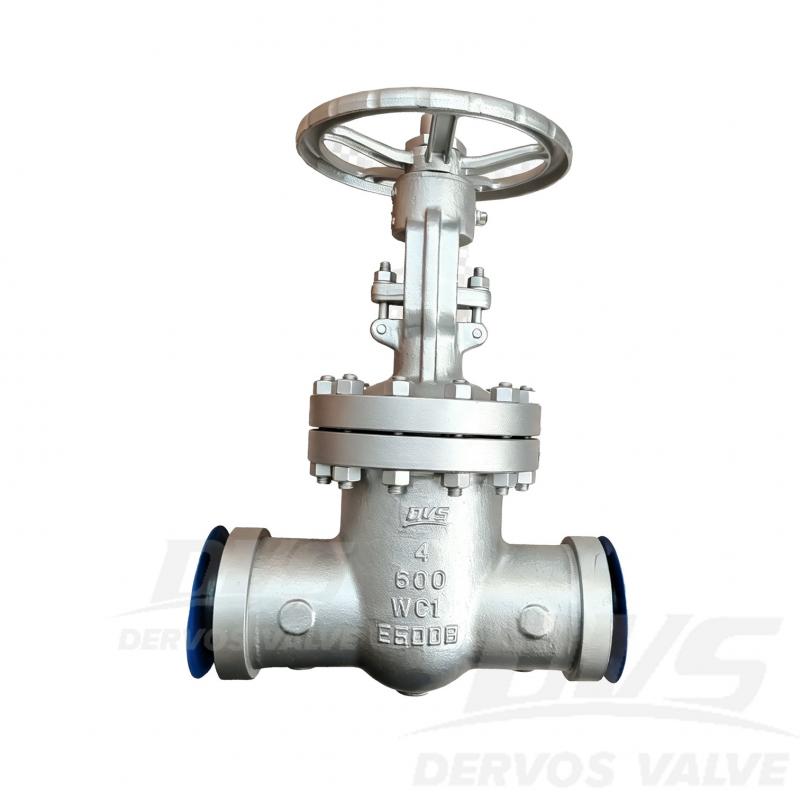

hand wheel4인치 600LB 주강 게이트 밸브는 API 600 표준에 따라 제작됩니다. 밸브 본체는 WC1로 제작됩니다. 볼트 체결 보닛, OS&Y, 탄성 웨지의 구조적 특징을 가지고 있습니다. 연결 방식은 BW(SCH40)입니다. 또한 핸드휠 작동 방식을 갖추고 있습니다.작동 방식.
|
유형 |
주강 게이트 밸브 |
|
크기 |
4인치 |
|
압력 |
600LB |
|
연결 |
BW(SCH40) |
|
작동 |
핸드휠 |
|
본체 재질 |
ASTM A217 WC1 |
|
설계 규격 |
API 600 |
|
면간 거리 |
ASME B16.10 |
|
BW 끝단 |
ASME B16.25 |
|

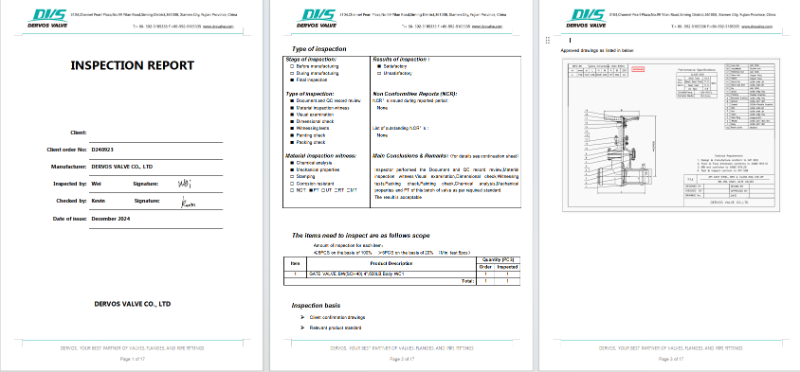

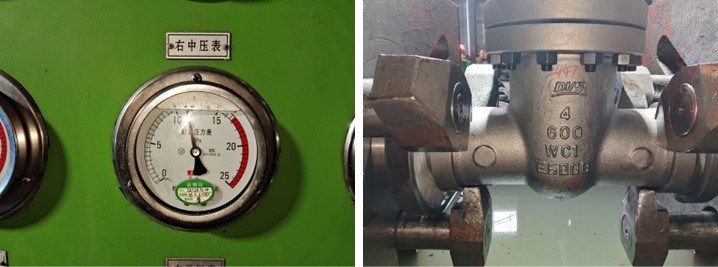

시험 및 검사 코드 |
API 598 |
|
온도 |
-29 ~ 470°C |
|
적용 유체 |
물, 오일 및 가스 |
1. WC1 주강 본체는 Class 600 압력 서비스에서 우수한 고온 강도와 신뢰성 있는 성능을 제공합니다.
2. 게이트 밸브 설계는 산업용 배관 응용 분야에서 낮은 유동 저항과 함께 안정적인 차단 성능을 보장합니다.
