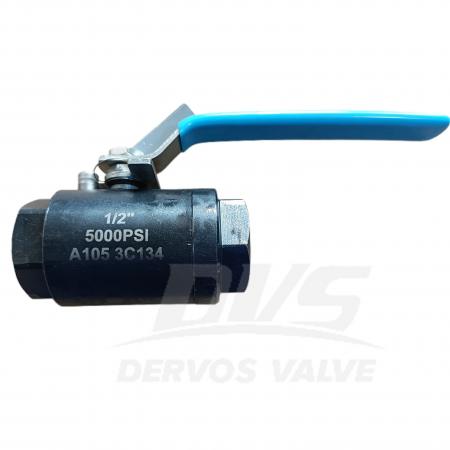

1/2인치 500PSI 플로팅 솔리드 볼 밸브는 BS5351 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A105 규격에 따라 제작되었습니다. 풀 포트, 투피스, 플로팅 솔리드 볼, 내화 및 정전기 방지, 방폭 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 NPT이며, 레버 핸들 작동 방식을 사용합니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105
|

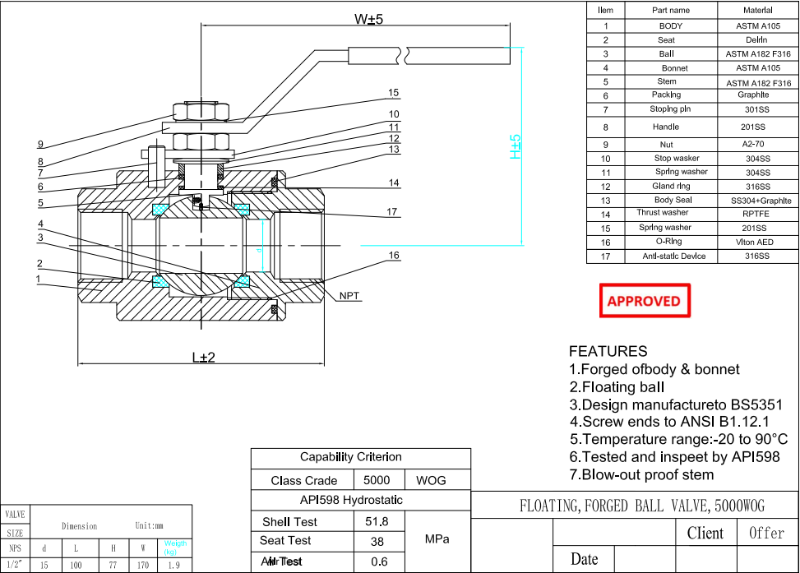

유형 |
플로팅 볼 밸브 |
|
크기 |
1/2인치 |
|
압력 |
500PSI |
|
연결 |
핵무기금지조약(NPT) |
|
작업 |
레버 핸들 |
|
본체 재질 |
ASTM A105 |
|
디자인 표준 |
BS5351 |
|
나사 끝 |
ANSIB1.12.1 |
|
시험 및 검사 코드 |
API 598 |
|
온도 |
-20 ~ 90 °C |
|
적용 매체 |
물, 기름, 증기 |
1. A105 단조강으로 제작되어 최대 500 PSI의 높은 압력 저항성을 제공합니다.
2. 원활한 작동과 안전한 밀봉을 위해 NPT 연결부와 레버 핸들이 있는 떠 있는 견고한 볼이 특징입니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
