지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A494 CU5MCuCMethod of Operation:

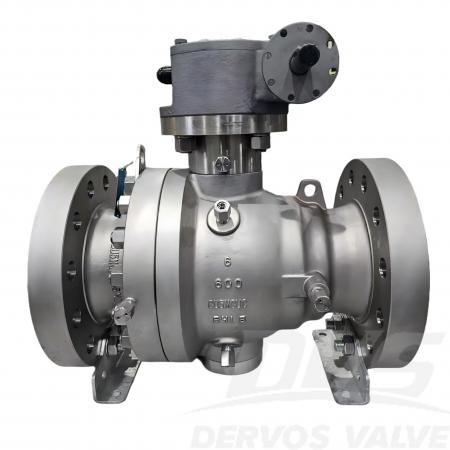

Gear Operator6인치 600LB CU5MCuC 주조 트러니언 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A494 CU5MCuC 재질로 만들어졌습니다. 트러니언 장착형 볼 밸브(DBB) 구조에 스템 및 시트 그리스 주입 방식, API 6FA에 따른 내화 설계, 정전기 방지 및 블로우아웃 방지 설계가 적용되었으며, 재질은 NACE MR0175를 준수합니다. 연결 방식은 RTJ이며, 기어 작동기(잠금 장치 포함)가 장착되어 있습니다. 작동 모드.
|
유형 |
주조 티 러니언 비 모두 다섯 폐 |
|
크기 |
6인치 |
|
압력 |
600파운드 |
|
연결 |
RTJ |
|
작업 |
기어 작동기 (잠금 장치 포함) |
|
본체 재질 |
ASTM A494 CU5MCuC |
|
디자인 표준 |
API 6D |
|
대면 |
ASME B16.10 |
|
연결 종료 |
PTJ |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-35 ~ 160 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. CU5MCuC 주조 니켈-알루미늄 청동 본체는 해수 부식 및 캐비테이션에 대한 탁월한 저항성을 제공합니다.
2. RTJ 끝단이 있는 트러니언 장착형 볼 디자인은 600급 압력 조건에서 안정적인 밀봉 성능과 신뢰할 수 있는 작동을 보장합니다.
