api609에 따라 설계된 4 인치 극저온 볼 밸브에는 rptfe가 장착 된 많은 부품이 있으며 알려진 플라스틱 재료의 마찰 계수가 가장 낮고 내식성이 우수하여 밸브가 극한 상황을 처리 할 수 있습니다.
지불:
30% T/T When Order, 70% T/T Before Shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
F316Method of Operation:
Lever빠른 세부 사항
|
유형 |
볼 밸브 |
|
공칭 직경 |
4 " |
|
공칭 압력 |
300 파운드 |
|
구성 |
볼트 용접, 확장 스템 또는 보닛, 풀 포트 |
|
연결 |
rf |
|
조작 |
레버 작동 |
|
바디 재료 |
f316 |
|
디자인 코드 |
API 607 |
|
압력 및 온도 |
asme b16.34 |
|
엔드 투 엔드 치수 |
asme b16.10 |
|
플랜지의 연결 크기 |
asme b16.5 |
|
검사 |
API598 |
|
온도 범위 |
-196 ℃ ~ + 120 ℃ |
|
미디어 |
기름, 물, 가스 |
디자인 기능
확장 된 스템 및 보닛은 스템 패킹을 극저온 유체 위에 위치시키고 스템 시일을 저온의 영향으로부터 격리시키는 따뜻한 증기 칼럼을 제공합니다.
밸브 전체의 고밀도 시트 및 씰을 통해 밸브를 -196 ° C 서비스 등급까지 낮출 수 있습니다.
통풍구는 공의 상류면에 있습니다. 이는 차가운 액체가 밸브에 갇히는 것을 방지합니다.
스템 1 차 씰 및 베어링은 확장 스템의 패킹 엔드 근처에 위치하여 이러한 부품을 저온에서 유지하고 방폭 스템 설계를 제공합니다.
서비스 매체와 반응 할 수있는 모든 그리스 및 오일을 제거하기 위해 밸브를 특별히 청소합니다.
세척 후 각 밸브는 포장 될 때까지 밸브를 깨끗하게 유지하기 위해 무거운 폴리 백에 포장 및 밀봉됩니다.
기술 도면
우리의 서비스
dervos 고객 서비스는 우리의 가장 큰 경쟁 우위 중 하나입니다. dervos에서 우리는
1. 24 시간 이내에 또는 3 일 이내에 인용
이를 통해 견적 제출 마감일을 준수하고 작업 효율성을 향상시킬 수 있습니다.
2. 주문의 주간 상태 보고서
이런 식으로, 당신은 당신의 순서의 명확한 그림을 가질 것입니다. 상태 업데이트를 위해 시간을 낭비 할 필요가 없습니다.
3. 18 개월 보증 기간
선적 후 보증 인증서가 발행되며 밸브를 구입 한 후에는 걱정할 필요가 없습니다.
4. 3 일 이내에 불만에 대한 해결책
불만에 대한 신속하고 책임있는 조치는 귀하의 평판을 보호하고 가능한 한 재정 손실을 줄입니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
클래스 1500 4 ''극저온 볼 밸브는 저온 적용을 위해 확장 된 스템으로 설계되었습니다. 밸브는 완전히 용접 된 몸체, 맞대기 용접 끝 및 기어 박스 작동을 갖춘 lf2로 제작됩니다. 디자인 기능 완전 용접 & amp; 단조 바디 확장 줄기 또는 보닛 -완벽한 포트 디자인 및 piggable 안티 블로우 아웃 스템 정전기 방지 기능 -자동 캐비티 릴리프 양방향 시트 및 DBB 설계 스템 및 시트 그리스 피팅 포함 빠른 세부 사항 유형 볼 밸브 크기 4 " 압력 아니 1500 구성 원피스 바디, 완전 용접, 연장 스템 또는 보닛, 완전 포트 연결 맞대기 용접 조작 변속 장치 움직이는 신체 재료 낮은 온도 스틸 A350 LF2 디자인 코드 API 6D 압력 & amp; 온도 asme b16.34 엔드 투 엔드 치수 asme b16.10 종료 연결 asme b16.25 검사 API 598 온도 범위 -46 ℃ ~ + 200 ℃ 미디어 기름, 수성 가스 관련 지식 보어 볼 밸브와 보어 볼 밸브의 차이점은 무엇입니까? 풀 보어 볼 밸브의 내경은 파이프의 내경과 동일합니다. 풀 보어 볼 밸브는 흐름에 대한 저항 및 압력 강하가 거의 없습니다. 또한, 전체 보어 볼 밸브는 돼지 모양입니다. 그러나 감소 된 포트 (표준 포트) 볼 밸브의 내부 직경은 내부 파이프 크기보다 작습니다. 감소 된 포트로 인한 유량 제한으로 인해 압력 강하가 발생합니다. 때로는 파이프를 청소하는 돼지가 줄어든 포트 볼 밸브에 끼일 수 있습니다. 증명서 dervos는 iso 9001, ped ce, eac, api 607, api 6d, api 6a 등과 같은 고객의 요청에 대한 보고서를 제공 할 수 있습니다.
2" 150LB 이중 편심 버터플라이 밸브는 API 609 표준에 따라 제작되었습니다. 밸브 본체는 WCB로 제작되었습니다. 이중 편심, 고성능, 양방향 밀봉의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼입니다.
중국 웨이퍼 형 버터 플라이 밸브 공급 업체 DVS 공급 주강 웨이퍼 버터 플라이 밸브, 2 인치, 클래스 300, 레버 작동, 공기, 물, 증기 및 가스 용.
6 인치 슬리브 플러그 밸브는 비 윤활 디자인과 부드러운 시트로 구성되어 있습니다. 전체 포트 플러그 밸브는 클래스 150 플랜지 연결을 사용하여 API 6d에 따라 탄소강 몸체와 PTFE 시트로 제작됩니다. 빠른 세부 사항 유형 플러그 판막 크기 6 인치 설계 압력 150 파운드 구성 자체 윤활 타입, 슬리브 타입, 소프트 시트 연결 타입 rf 플랜지 조작 변속 장치 조작 디자인 코드 API 599 면 대면 저 같은 b16.10 연결 종료 저 같은 b16.5 압력 및 온도 저 같은 b16.34 테스트 & amp; 검사 API 598 바디 재료 a216 wcb 온도 범위 -29 ℃ ~ + 425 ℃ 신청 물, 석유 가스 소재 & amp; 치수 아니 부품 이름 탄소 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a350 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 보닛 a216 화장실 a350 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 삼 플러그 a105 a182 f304 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 4 줄기 a182 f6 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 5 좌석 링 ptfe 6 틈 메우는 물건 ptfe 또는 스테인리스 및 흑연 7 줄기 좌석 ptfe ptfe ptfe ptfe ptfe ptfe 8 작은 봄 17-17ph 9 작은 공 a182 f304 또는 a182 f316 10 선 a182 f6 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 11 글 랜드 플랜지 a216 화장실 a350 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 12 줄기 포장 ptfe 또는 흑연 13 보닛 볼트 a193 b7 또는 a320 l7 또는 a320 b8 또는 a193 b8m 14 보닛 너트 a194 2 시간 또는 a194 4 또는 a194 8 클래스 150 dn mm 15 20 25 40 50 65 80 100 150 200 250 300 nps 에 1/2 3/4 1 1 1/2 2 2 1/2 삼 4 6 8 10 12 l (rf) mm 108 117 127 165 178 191 203 229 394 457 533 610 에 4.25 4.6 5 6.5 7 7.5 8 9 15.5 18 21 24 l1 (bw) mm 140 152 165 190 216 241 283 305 457 521 559 635 에 5.5 6 6.5 7.48 8.5 9.5 11.13 12 18 20.5 22 25 l2 (rtj) mm 119 129.7 139.7 178 191 203 216 241 406 470 546 622 에 4.69 5.11 5.5 6.9 7.5 8 8.5 905 16 18.5 21.5 24.5 h mm 59 63 75 92 153 165 195 213 272 342 495 580 에 2.3 2.5 2.95 3.74 6.02 6.5 7.68 8.39 10.7 13.5 19.5 22.85 d (w) mm 130 130 160 230 400 400 600 850 1100 1500 년 350 * 350 * 에 5.1 5.1 6.3 9 15.74 15.74 23.62 33.46 43.3 59 13.8 13.8 무게 (kg) rf 2.3 삼 4.5 7 15 20 25 40 97 160 240 390 bw 2.0 2.5 3.8 5.8 12 17 21 36 92.8 154 227 365
4" 150LB 웨이퍼 체크 밸브는 API 594 표준에 따라 제작되었습니다. 밸브 본체는 A351 CF8M+STL로 제작되었습니다. 이중 디스크의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼입니다.
빠른 세부 정보 유형 글로브 밸브 디자인된 크기 3/4인치 설계된 압력 1500LB 건설 Y 유형; 볼트 보닛; 연결 타입 소켓 용접 작업 핸드휠 디자인 코드 API602 연결 ANSI B16.11 테스트 & 검사 API598 본체 재질 A182 F11+STL 트림 소재 A276-410+STL 애플리케이션 물, 기름, 가스 특징 · 낮은 압력 강하. · 낮은 토크 스트로크 · 라인에서 빠르고 쉬운 수리. · 단단한 차단. · 고온 적용을 위한 스템 팽창/수축 추력 장치(옵션). · 요청 시 다른 크기도 가능합니다. · 패킹의 활적재 옵션. 기술 도면 치수 확인 증인 시험 포장 제품 적용 Dervos 밸브는 석유 화학, 파이프라인, 석유 & 가스, 해양, 수처리, 발전소 산업 등과 같은 다양한 산업 분야에서 널리 사용될 수 있습니다.
DN25 PN40 플랜지 리프트 체크 밸브는 EN 12266 표준에 따라 제작되었습니다. 밸브 본체는 A182-F304L 재질로 제작되었으며, 다음과 같은 구조적 특성을 가지고 있습니다. 리프트 타입, 스프링 로드 . 연결 모드는 EN1092-1 B입니다.
2" X 3" 600LB X 150LB 스프링 장착 안전 밸브는 API 520 / ASME VIII 표준에 따라 제작되었습니다. 밸브 몸체가 만들어졌습니다. WCB의. 완전 개방형, 스프링 장착형의 구조적 특성을 가지고 있으며, 매체에 적합: 탄화수소, 채널 직경 코드 H. 연결 모드는 다음과 같습니다. RFï¼ASME B16.5).
중국 용접 보닛 게이트 밸브 생산자가 제작 된 보어 단조 스틸 게이트 밸브, A105N, 1 / 2-4 인치, 150-1500 LB, 용접 보닛, 일체형 플랜지.
16" CL150 체크 밸브는 API594 표준에 따라 제작되었습니다. 밸브 본체는 A351 CF8M으로 제작되었습니다. 이중 플레이트의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼입니다.

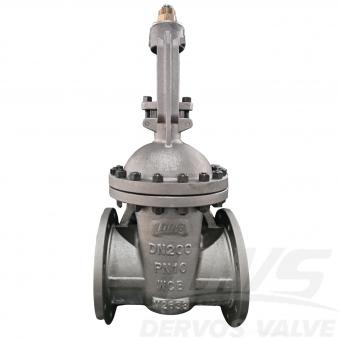

dn250 pn25 게이트 밸브는 din 3352에 따라 설계되었습니다. 볼트로 고정 된 보닛, 외부 요크 및 핸드 휠과 같은 밸브의 공통 부분이있는 몸체는 wcb 및 stl로 만들어집니다. 밸브 본체, 보닛, 시트 및 기타 부품을 추적 할 수 있습니다.
