산업용 밸브 시스템에서 고품질은 필수적입니다. 블라인드 플레이트 밸브 장비의 안전하고 효율적인 작동을 보장합니다. 야금, 화학 공정, 석유 및 도시 가스 시스템의 가스 배관에 적합하며, 효과적인 가스 차단 장치 역할을 합니다. 작동 원리 및 특징 블라인드 플레이트 밸브는 좌측, 중앙 및 우측 밸브 본체, 밸브 플레이트, 샤프트, 보상기 및 두 개의 구동 장치(각각 클램핑 및 이동용)로 구성됩니다. 클램핑 메커니즘은 구동 장치를 사용하여 링크 시스템을 작동시키고, 이를 통해 3개의 리드 스크류가 동기적으로 작동하여 밸브 본체를 밸브 플레이트에 밀착시켜 밀봉을 달성합니다. 이러한 설계는 우수한 동기화와 균일한 밀봉력 분포를 제공합니다. 밸브 플레이트의 바깥쪽 하단 가장자리를 따라 위치 조정 롤러가 설치되어 밀봉 신뢰성을 향상시키고 작동 중 전반적인 안정성과 밀봉 정확도를 보장함으로써 밸브의 수명을 연장합니다. 판막 . 밸브 작동 순서 클램핑 구동 장치는 크랭크와 링크 메커니즘을 작동시켜 리드 스크류를 동기적으로 회전시키고 센터 바디를 밀봉면에서 후퇴시킵니다(해제 조건). 센터 바디에 설치된 가이드 휠은 측면으로 이동하면서 동시에 밸브 플레이트를 구동합니다. 밸브 바디가 완전히 열리면 밸브 플레이트는 좌우 밸브 바디의 밀봉면 사이에 위치하고 밀봉면은 완전히 분리됩니다. 이어서 플레이트 구동 장치가 작동됩니다. 레버 암 메커니즘을 통해 밸브 플레이트가 회전하여 블라인드 플레이트가 파이프라인 위치로 이동합니다. 그런 다음 클램핑 구동 장치가 다시 작동하여 밸브 플레이트를 완전히 클램핑함으로써 밸브 폐쇄가 완료됩니다. 밸브 열림 먼저 클램핑 구동 장치가 밸브 본체를 완전히 해제합니다. 그런 다음 회전 구동 장치가 밸브 플레이트를 회전시켜 통과 포트가 파이프라인과 정렬되도록 합니다. 마지막으로 클램핑 전기 액추에이터가 밸브 플레이트를 눌러 개방 작업을 완료합니다.
광폭형 볼 밸브와 일체형 볼 밸브는 모두 파이프라인에서 유체의 흐름을 제어하는 데 사용되는 볼 밸브의 종류입니다. 와이드바디 볼 밸브와 싱글피스 볼 밸브는 모두 분할형 바디 디자인과 달리 일체형 바디 디자인을 특징으로 합니다. 이는 밸브 바디가 분할된 2피스 및 3피스 볼 밸브와는 다른 점입니다. 내부 나사산이 있는 광폭형 볼 밸브의 경우, 밸브 본체는 원형 또는 육각형 봉재 또는 단조 부품을 사용하여 제작됩니다. 볼 코어는 직경이 줄어든 형태로 설계되었으며 밸브 본체의 한쪽 면에서 삽입됩니다. 판막 본체는 내부 역류 방지 구조를 갖추고 있습니다. 본체 입구와 출구 양쪽에는 평평한 표면이 가공되어 있어 볼 밸브 조립이 용이하고 배관 설치 시 렌치를 사용할 수 있습니다. 와이드바디 볼 밸브 볼 밸브의 경우, 스템 스터핑 박스가 비교적 얕고 내부 패킹 용량이 제한적이어서 스템의 밀봉 성능이 보통 수준입니다. 따라서 이러한 밸브는 저압 유체에 더 적합합니다. 반면, 2피스 및 3피스 볼 밸브는 고압 유체에 안정적인 밀봉을 제공하는 스템 스터핑 박스 구조를 특징으로 합니다. 플랜지형 광폭 볼 밸브의 구조는 기본적으로 내부 나사식 광폭 볼 밸브의 구조와 동일합니다. 일반적으로 플랜지는 나사식 체결구를 통해 중간 밸브 본체에 연결되지만, 일부 설계에서는 단조 일체형 구조를 사용하기도 합니다. 외부 나사산이 있는 광폭형 볼 밸브는 유니온형 구조를 사용할 수 있습니다. 이 구조에서 유니온은 파이프라인에 직접 용접되어 밸브 본체의 외부 나사산에 연결됩니다. 이러한 설계는 파이프라인에 별도의 유니온을 설치할 필요 없이 밸브 유지 보수 또는 교체 시 쉽게 분해 및 재조립할 수 있도록 합니다. 일체형 내나사식 볼 밸브와 일체형 플랜지 볼 밸브의 밸브 본체는 주조 공정을 이용하여 제작되며, 볼 코어는 직경이 축소된 형태로 설계되었습니다. 스템에는 내부 역류 방지 구조가 적용되어 있습니다. 일체형 내나사식 볼 밸브의 입구와 출구 끝단은 기존의 내나사식 밸브와 유사하게 육각형 형상으로 되어 있어 렌치 조작이 용이하고 설치가 안전합니다. 일체형 플랜지 볼 밸브는 플랜지와 밸브 본체가 하나의 단위로 주조되므로, 광폭형 플랜지 볼 밸브처럼 플랜지를 별도로 가공하고 조립할 필요가 없습니다. 이러한 방식은 비용을 절감하고 제조 공정을 간소화합니다. 일체형 웨이퍼형 볼 밸브는 밸브 본체 길이가 짧아 공간이 제한된 배관에 더욱 적합합니다. 광폭형 볼 밸브와 일체형 볼 밸브는 모두 직경이 작은 볼 디
웨지 게이트 밸브에서 게이트 밀봉면은 게이트 중심선에 대해 특정 각도를 이루는 쐐기형입니다. 밸브 스템이 게이트를 아래쪽으로 밀어내려 밸브가 닫힙니다. 스템 추력이 증가함에 따라 쐐기형 밀봉면에 작용하는 수직력도 증가하여 강제 밀봉 효과가 발생합니다. 이러한 설계는 저압 조건에서 밀봉 성능을 크게 향상시킵니다. 밸브가 열리는 동안 게이트 밀봉면이 시트에서 즉시 분리되어 밀봉면의 마모를 줄이고 밸브의 수명을 연장하는 데 도움이 됩니다. 적용 가능한 표준 웨지 게이트 밸브 웨지 게이트 밸브는 일반적으로 다음과 같은 표준에 따라 제조됩니다. ● GB/T 12234-2019 – 석유 및 천연가스 산업용 볼트식 보닛이 있는 강철 게이트 밸브 ● GB/T 12232-2005 – 범용 플랜지형 주철 게이트 밸브 ● API 표준 600(2015) – 강철 게이트 밸브 석유 및 천연가스 산업을 위한 s 웨지 게이트 밸브의 종류 웨지 게이트 밸브는 일반적으로 솔리드 웨지 게이트, 플렉시블 웨지 게이트, 더블 웨지 게이트의 세 가지 게이트 구성으로 제공됩니다. 유연한 웨지 게이트와 이중 웨지 게이트는 밀봉면의 제어된 변형을 통해 밸브 시트와의 접촉을 개선합니다. 이러한 설계는 밀봉 신뢰성을 높이고 온도 변화로 인한 게이트 걸림이나 jammed 현상을 효과적으로 방지하여 변동하는 온도 조건에서도 원활한 작동을 보장합니다. 병렬 슬라이드 게이트 밸브의 설계 및 밀봉 원리 평행 슬라이드 게이트 밸브에서 게이트의 입구와 출구 끝단의 밀봉면은 게이트 중심선과 평행합니다. 단일 게이트 구성의 경우, 밀봉은 주로 유체가 플로팅 게이트 또는 플로팅 시트를 제 위치로 밀어 넣는 방식으로 이루어집니다. 이중 게이트 구성에서는 게이트 사이의 스프링 또는 팽창 메커니즘을 통해 밀봉이 이루어질 수 있습니다. 개폐 과정 전반에 걸쳐 게이트와 시트의 밀봉면은 지속적으로 접촉하여 안정적인 밀봉을 보장합니다. 병렬 슬라이드 게이트 밸브에 적용되는 표준 병렬 슬라이드 게이트 밸브의 일반적인 표준은 다음과 같습니다. ● GB/T 23300-2009 – 병렬 슬라이드 게이트 밸브 ● JB/T 5298-2016 – 파이프라인용 강철 병렬 슬라이드 게이트 밸브 ● API 6D – 석유 및 천연가스 산업용 파이프라인 밸브 병렬 슬라이드 게이트 밸브의 종류 및 특징 병렬 슬라이드 게이트 밸브는 단일 게이트 및 이중 게이트 구성으로 제공됩니다. ● 게이트에는 유체 통과 구멍이 있거나 막혀 있을 수 있습니다. 유체 통과 구멍이 있는 게이트는 시트 내경과 일치하여 파이프라인의 청소 및 배수를 용이하게 합니
3" 600LB 글로브 밸브는 BS1873에 따라 제작되었습니다. 기준. 밸브 본체는 ASTM A351 CF8+STL로 만들어졌습니다. 그것은 구조적 볼트커버와 스트레이트형의 특징. 연결 모드는 다음과 같습니다. RTJ. 그리고 핸드 휠 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A351 CF8+STLMethod of Operation:
Hand Wheel제품 설명
|
유형 |
지구 판막 |
|
크기 |
3" |
|
압력 |
600LB |
|
연결 |
RTJ |
|
작업 |
손 바퀴 |
|
몸 재료 |
ASTM A351 CF8+STL |
|
설계 표준 |
BS1873 |
|
얼굴 면차원으로 |
ASME B16.10 |
|
플랜지 차원 |
ASME B16.5 |
|
시험 및 검사 코드 |
API 598 |
|
온도 |
-29 ~ 425°C |
|
해당되는 중간 |
물, 석유 및 가스 |
특징
1. 제조 공정이 비교적 좋다 유지 관리가 쉽습니다.
2. 소형 작업 스트로크 및 짧은 개폐 시간;
3. 우수한 밀봉 성능, 밀봉 사이의 낮은 마찰 표면 및 긴 서비스 수명.
기술도면
치수 확인
압력 테스트
포장
검사보고서
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
PN16 DN50 스테인리스 스틸 플랜지 글로브 밸브는 직선 패턴 구조, 볼트 체결식 보닛 및 핸드휠 작동 방식을 갖추고 있습니다. OS&Y 글로브 밸브는 DIN 3356에 따라 설계되었습니다. 빠른 세부정보 유형 지구 판막 일반 크기 DN50 정상압력 PN16 건설 BB, 라이징 스템, 플러그 디스크, 일체형 시트 연결 유형 플랜지 작업 유형 변속 장치 디자인 코드 소음 3356 대면 DIN 3202 플랜지 끝 소음 2543 시험 & 점검 소음 3230 본체 재질 스테인레스 강철 재료 다듬기 스테인레스 강철 온도 범위 -196â~+800â 중간 물, 석유 및 가스 기원 중국 디자인특징 1.직선 패턴의 몸체 구조 2.OS&Y, 라이징 스템 3.볼트 보닛 4.베벨 기어 작동 가능 5.플러그형 디스크 6.밸브 작동시 씰링면의 마모가 거의 없음 7. 더 작은 설치 공간 필요 더보스 주요 제품군 전체 제품군을 갖춘 Dervos 제품에는 커버 게이트, 글로브, 체크, 볼, 버터플라이, 체크, 플러그 밸브 및 스트레이너가 나열되어 있습니다. 우리는 또한 해양 밸브, 감압 밸브, 제어 글로브 밸브, 웰헤드 밸브 등을 제공할 수 있습니다.
2" 600LB 글로브 밸브는 API에 따라 제작됩니다. 623 표준. 밸브 본체는 ASTM A351 CF8M으로 만들어졌습니다. 그것은 구조적 Low in 및 High Out 및 용접 밸브 시트의 특성. 그것의 연결 모드는 RF입니다. 그리고 핸드 휠 작동 모드가 있습니다.
3" 300LB 스테인레스 스틸 글로브 밸브는 BS1873 표준에 따라 제작되었습니다. 밸브 본체는 A351 CF8M으로 제작되었습니다. 암모니아 차단 밸브의 구조적 특성을 가지고 있습니다. 연결 모드는 RF입니다. 그리고 핸드휠 작동 모드가 있습니다.

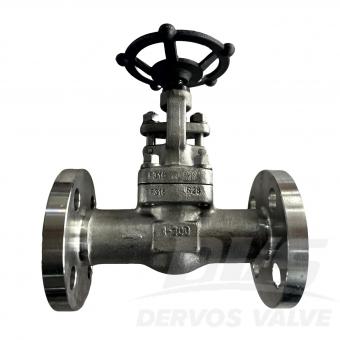

1인치 300LB 스테인리스 스틸 플랜지 글로브 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A182 F316 재질이며, 볼트식 보닛과 포물선형 디스크 구조를 갖추고 있습니다. 연결 방식은 RF(125-250AARH)이며, 핸드휠 방식으로 작동합니다. 제품 매개변수 유형 스테인리스 스틸 글로브 밸브 크기 1인치 압력 150파운드 연결 RF 작업 핸드휠 본체 재질 A182 F316 디자인 표준 API 602 대면 ASME B16.10 플랜지 치수 ASME B16.5 시험 및 검사 규정 API 598 온도 -46 ~ 200 °C 적용 가능한 매체 물, 석유 및 가스 특징 1. F316 스테인리스강으로 제작되어 300LB 압력 적용 분야에서 탁월한 내식성과 내구성을 제공합니다. 2. API 602 규격을 준수하는 RF 플랜지가 있는 글로브 밸브 설계로 정밀한 유량 제어와 안정적인 밀봉 성능을 보장합니다. 기술 도면 스테인리스강 글로브 밸브 기술 도면 치수 검사 압력 테스트 명판 및 포장 검사 보고서
DN200 PN10 삼중 편심 버터플라이 밸브는 EN593 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A216 WCB로 만들어졌습니다. 삼중 이심률, 양방향 일대일 비율의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼입니다. 그리고 터빈 작동 모드가 있습니다.
프로젝트 배경 2024년 DervosValve는 신뢰할 수 있는 밸브 공급업체로 선정되었습니다. 정유소 프로젝트 헝가리에 위치한 이 고객은 복잡하고 고압의 석유 및 가스 매체를 처리할 수 있는 대형 산업용 밸브를 필요로 했습니다. 에너지 분야에서 다년간의 엔지니어링 경험과 검증된 실적을 보유한 Dervos는 정유 공장의 운영 요구에 맞춘 완벽한 밸브 솔루션을 제공하기 위해 선택되었습니다. 공급 범위 ● 10개 게이트 밸브 ● 9개의 체크 밸브 모든 밸브는 API 및 ASME 표준에 따라 설계 및 제조되어 국제 정유소 안전 및 성능 요구 사항을 준수합니다. 제품 디자인 및 기술 하이라이트 공급된 밸브는 볼트 체결식 보닛 디자인, 유연한 웨지, 그리고 요크 지지대가 있는 라이징 스템을 특징으로 하며, 밀봉 신뢰성을 높이고 유지 보수를 용이하게 합니다. 대형 구조는 정유소의 파이프라인 시스템에 맞게 맞춤 제작되어 고온 고압 환경에서도 원활한 유체 제어와 안정적인 작동을 보장합니다. 정유소 조건에서의 성능 정유 공장 환경은 잦은 온도 변화와 매체 불순물을 동반합니다. Dervos 밸브는 탁월한 밀봉 성능, 내식성 및 기계적 강도를 입증하여 최소한의 유지 보수로 장기적인 안정성을 보장합니다. 볼트 체결식 보닛 디자인은 예정된 가동 중단 시에도 분해 및 점검이 더욱 편리하도록 설계되었습니다. 고객이 Dervos를 선택한 이유 헝가리 고객은 다음과 같은 이유로 Dervos를 평가했습니다. ● 석유 및 가스 밸브 솔루션 분야에서 입증된 경험 ● 엄격한 자재 추적 및 품질 관리 시스템 ● 대형 밸브 치수에 대한 유연한 사용자 정의 기능 ● 정시 납품 및 완벽한 문서 지원 프로젝트 전반에 걸쳐 당사의 기술 및 물류 팀은 고객 엔지니어와 긴밀히 협력하여 각 밸브가 프로젝트 일정과 정유소 설치 표준을 충족하도록 테스트, 포장 및 배송되도록 했습니다. 고객 피드백 및 프로젝트 결과 설치 및 시운전 후, 정유 공장은 안정적인 운전과 정밀한 유량 제어 성능을 보였습니다. 밸브의 대형 설계와 견고한 구조는 시스템 압력 및 유량 요건을 완벽하게 충족했습니다. 고객은 품질과 데르보스의 기술적 대응력 모두에 만족감을 표하며 향후 협력을 위한 탄탄한 기반을 마련했습니다. 결론 헝가리에서 성공적으로 진행된 이번 정유 공장 프로젝트는 Dervos가 석유 및 가스 산업에 신뢰할 수 있는 대형 밸브 솔루션을 제공할 수 있는 역량을 다시 한번 입증합니다. Dervos는 정밀 엔지니어링, 전문적인 서비스, 그리고 장기적인 신뢰성을 바탕으로 글로벌 파트너사들에게 지속적인 서비스를 제공하고 있습니다.
DN150 PN16 스윙 체크 밸브는 EN 558-11 표준에 따라 제작되었습니다. 밸브 본체는 EN 10213 GP240GH 규격으로 제작되었습니다. 구조적 특징은 스윙 타입, 볼트 체결 보닛입니다. 연결 방식은 EN1092-1 B입니다.
DN25 PN63 글로브 밸브는 BS5352 표준에 따라 제작되었습니다. 밸브 본체는 A105N+SS304로 만들어집니다. 볼트커버의 구조적 특성을 지닌 Straight Through Type입니다. 연결 모드는 EN1092-1 D입니다. 그리고 핸드 휠 작동 모드가 있습니다.
2" 150LB 버터플라이 밸브는 API609 표준에 따라 제작되었습니다. 밸브 본체는 WCB로 제작되었습니다. 이중 편심, 고성능의 구조적 특성을 가지고 있습니다. 연결 모드는 LUG이며 레버 작동 모드가 있습니다.
800 lb sw end로 설계된 2 인치 글로브 밸브는 플러그 디스크, 볼트 형 보닛 및 y 형 구조로되어 있습니다. 핸드 휠 작동 식 글로브 밸브는 단조 스틸 바디와 스테인레스 스틸 트림으로 만들어졌습니다. 빠른 세부 사항 유형 지구 판막 크기 2 인치 압력 아니 800 구조 와이 유형, y 패턴, 볼트 형 보닛 연결 타입 sw 조작 핸드 휠 움직이는 디자인 코드 API 602 면 대면 저 같은 b16.10 연결 표준 저 같은 b16.11 압력 및 온도 저 같은 b16.34 테스트 & amp; 검사 기준 API 598 바디 재료 ASTM a105 적용 온도 -29 ℃ ~ + 425 ℃ 신청 물, 석유 가스 관련 지식 y- 패턴 글로브 밸브를 사용해야하는 주된 이유는 무엇입니까? y 형 지구본은 시트와 스템 사이에 45 °로 설계되었습니다. 즉, 흐름은 입구에서 출구 포트까지 직선으로 유지됩니다. 스테이트 패턴 글로브 밸브에 비해 y 패턴 글로브 밸브는 흐름 저항과 압력 강하를 줄입니다. 이러한 종류의 y 패턴 글로브 밸브는 고압 및 심한 적용에 적합합니다. 자주하는 질문 1. 얼마나 오래 사업을했으며 얼마나 오래 밸브를 생산 했습니까? 2008 년 창립 이래 10 년 이상 밸브 수출 산업에 종사해 왔습니다. 당사의 사업은 전 세계 5 개 대륙으로 엄청나게 확장되었습니다. 2. 주요 제품과 장점은 무엇입니까? 당사의 주요 제품에는 게이트, 글로브, 체크, 볼, 버터 플라이, 플러그 밸브 및 스트레이너가 있으며, 다양한 산업에서 널리 사용되는 다양한 재료, 크기 및 압력으로 제공됩니다. 3. 샤먼 dervos 밸브 산업 공동., LTD. 다른 회사를위한 제품을 만드나요? 예, 물론입니다. 국가, 제품 유형, 주문량 및 일부 프로젝트 이름과 같은 고객 정보가 포함 된 참조 목록이 있습니다.
2" 600LB 역압력 균형 윤활식 플러그 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 몸체는 A216으로 만들어졌습니다. WCB. 역압균형형의 구조적 특징을 가지고 있으며, 오일 밀봉. 연결 모드는 RF입니다. 그리고 레버 작동 모드가 있습니다.
2" 1000WOG 플로팅 볼 밸브는 API608 표준에 따라 제작되었습니다. 밸브 본체는 A182 F304로 제작되었습니다. 풀 보어, 플로팅 볼 및 3피스의 구조적 특성을 가지고 있습니다. 연결 모드는 BW이며 레버 작동 모드가 있습니다. .
