3" 1500LB 축류 체크 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 A995 4A로 제작되었습니다. 축류형의 구조적 특성을 가지며 구조 길이는 473mm입니다. 연결 모드는 RTJ입니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A995 4A제품 설명
유형 |
축류 체크 밸브 |
크기 |
3" |
압력 |
1500LB |
연결 |
RTJ |
본체 재질 |
A995 4A |
디자인 규범 |
API 6D |
대면 치수 |
AP1 6D |
끝단 플랜지 치수 |
ANS1 B16.5 |
테스트 및 검사 코드 |
API 598 |
온도 |
-29 ~ 325°C |
적용 가능한 매체 |
물, 석유 및 가스 |
특징
1. 공간이 제한된 장소에 설치하기에 적합한 조밀한 구조, 작은 설치 공간;
2. 설계 및 재료 선택을 통해 매체 역류를 방지하기 위해 우수한 밀봉 성능을 얻을 수 있습니다.
기술 도면
치수 확인
압력 테스트
명판 및 포장
검사 보고서
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
2inch 축 방향 노즐 체크 밸브는 임계 공정에 대한 리턴 흐름이나 충격을 방지하기위한 선호되는 솔루션입니다. LCB를 감사드립니다 몸체, 밸브는 작동 온도가 낮아질 수 있습니다. -46 학위 섭씨.

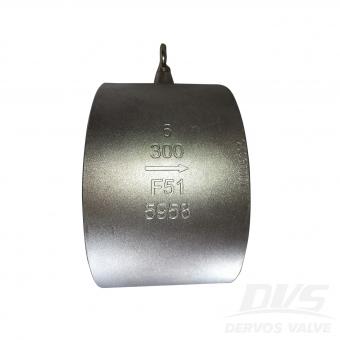

6인치 300LB 축류 체크 밸브는 API594 표준에 따라 제작되었습니다. 밸브 본체는 SS2205 재질로 제작되었으며, 무소음형 구조적 특성을 가지고 있습니다. 연결 방식은 웨이퍼형입니다.
