지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
EN 10213 1.0619Method of Operation:

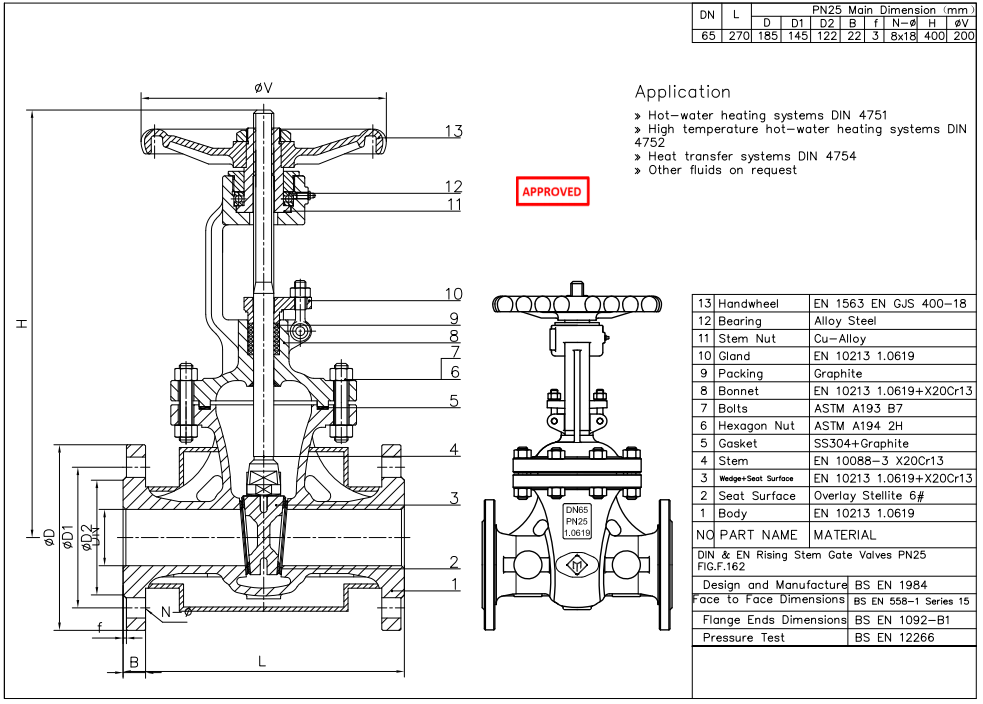

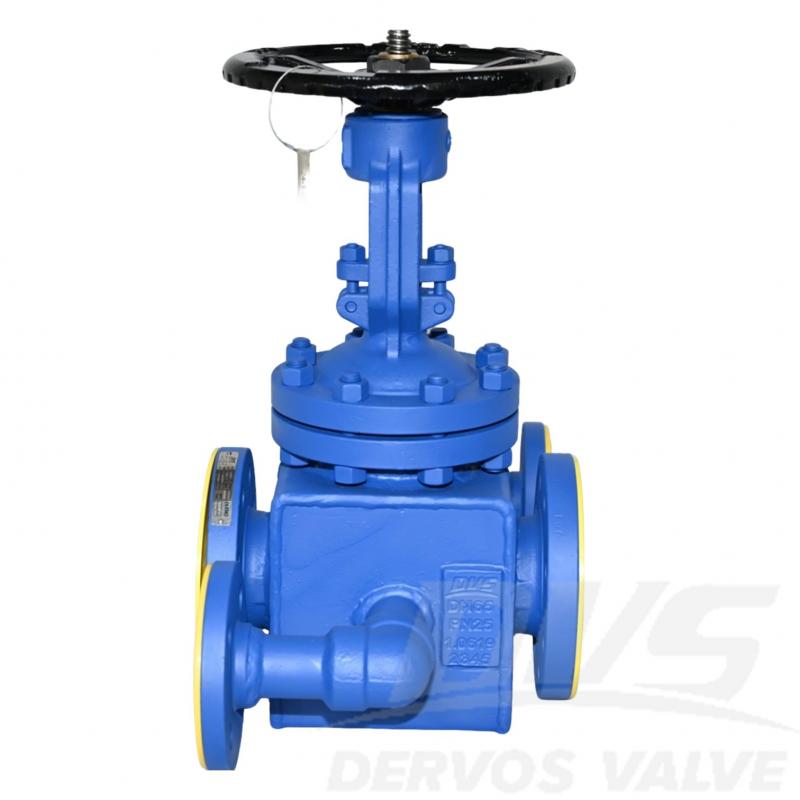

hand wheelDN65 PN25 주강 게이트 밸브는 BS EN 1984 표준에 따라 제작되었습니다. 밸브 본체는 EN 10213 1.0619 규격을 준수하며, 이중 절연 재킷 구조에 DN32 플랜지 2개와 SS304 스테인리스 스틸 드레인 플러그 1개를 갖추고 있으며, 구조 길이는 270mm입니다. 연결 방식은 EN1092-1 B이며, 핸드휠이 장착되어 있습니다. operation mode.
|
Type |
Cast Steel Gate Valve |
|
Size |
DN65 |
|
Pressure |
PN25 |
|
Connection |
EN1092-1 B |
|
Operation |
Hand Wheel |
|
Body Material |
EN 10213 1.0619 |
|
Design Norm |
BS EN 1984 |
|
Face to Face |
BS EN 558-1 Series 15 |
|
Flange End Dimensions |
BS EN 1092-B1 |
|
Test & Inspection Code |
BS EN 12266 |
|
Temperature |
-29 ~ 425 °C |
|
Applicable Medium |
Water, Oil and Gas |
1.Manufactured from 1.0619 cast steel, offering high strength and reliable performance for PN25 pressure applications.
2.Gate valve design with EN1092-1 B flange ensures smooth operation and dependable shutoff in industrial piping systems.
Cast Steel Gate Valve
