지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCBMethod of Operation:

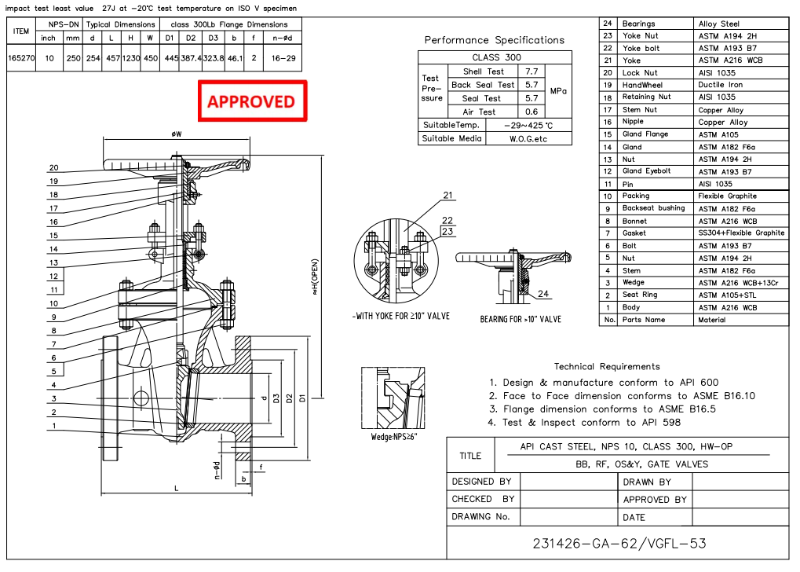

Hand wheel10인치 300LB 주강 게이트 밸브는 API600 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A216 WCB 재질이며, 볼트식 보닛, 플렉시블 웨지 구조와 457mm의 구조 길이를 특징으로 합니다. 이 제품의 연결 방식은 RF 방식이며, 핸드휠 조작 방식을 채택하고 있습니다.
|
유형 |
주강 게이트 밸브 |
|
크기 |
10인치 |
|
압력 |
300파운드 |
|
연결 |
RF |
|
작업 |
핸드휠 |
|
본체 재질 |
ASTM A216 WCB |
|
디자인 표준 |
API 600 |
|
대면 |
ASME B16.10 |
|
나사 끝 |
ASME B16.5 |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-29 ~ 425 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. WCB 주강으로 제작되어 300LB 압력 등급 용도에 적합한 높은 강도와 긴 수명을 제공합니다.
2. API 600 규격을 준수하는 RF 플랜지 게이트 밸브는 산업용 배관 시스템에서 안정적인 차단과 안전한 설치를 보장합니다.
주강 게이트 밸브
