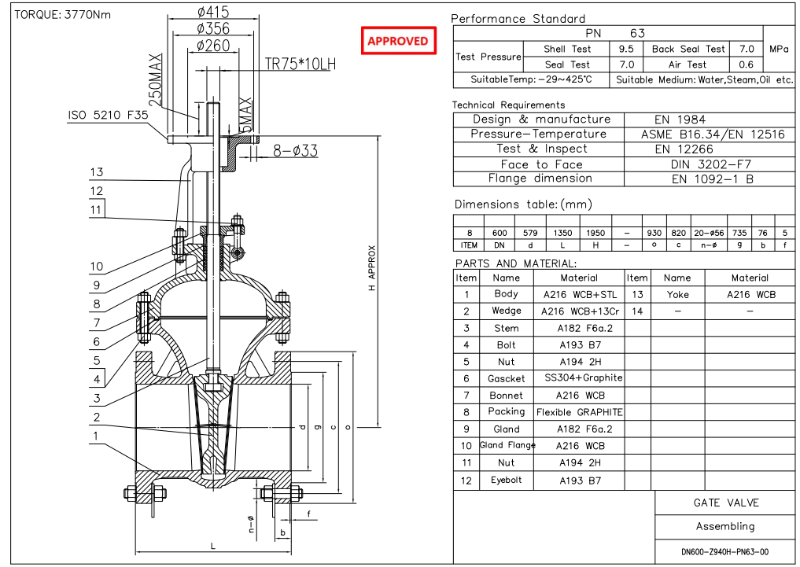

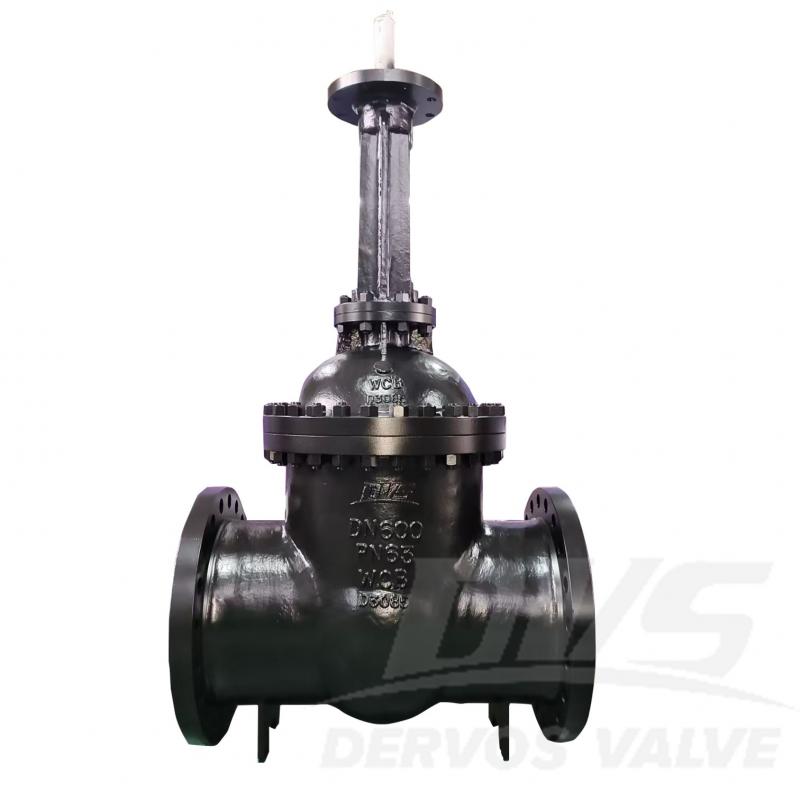

DN600 PN63 주강 게이트 밸브는 EN1984 표준에 따라 제작되었습니다. 밸브 본체는 A216 WCB+STL 재질입니다. 볼트 체결식 보닛, 플렉시블 웨지, 요크가 있는 라이징 스템의 구조적 특징을 갖추고 있습니다. 연결 방식은 EN1092-1 B1입니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A216 WCB+STL
|
유형 |
주강 게이트 밸브 |
|
크기 |
디엔600 |
|
압력 |
PN63 |
|
연결 |
EN1092-1 B1 |
|
본체 재질 |
A216 WCB+STL |
|
디자인 표준 |
EN1984 |
|
대면 |
DIN 3202-F7 |
|
플랜지 치수 |
EN1092-1 B |
|
시험 및 검사 코드 |
EN 12266 |
|
온도 |
-29 ~ 425 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. EN 1984에 따라 제조된 WCB 주강 본체는 고압 PN63 적용 분야에서 내구성과 강도를 보장합니다.
2. EN 1092-1 B1에 따른 플랜지 연결 방식으로, 안정적인 밀봉과 쉬운 유지관리를 위해 볼트로 고정된 보닛 디자인을 적용했습니다.
