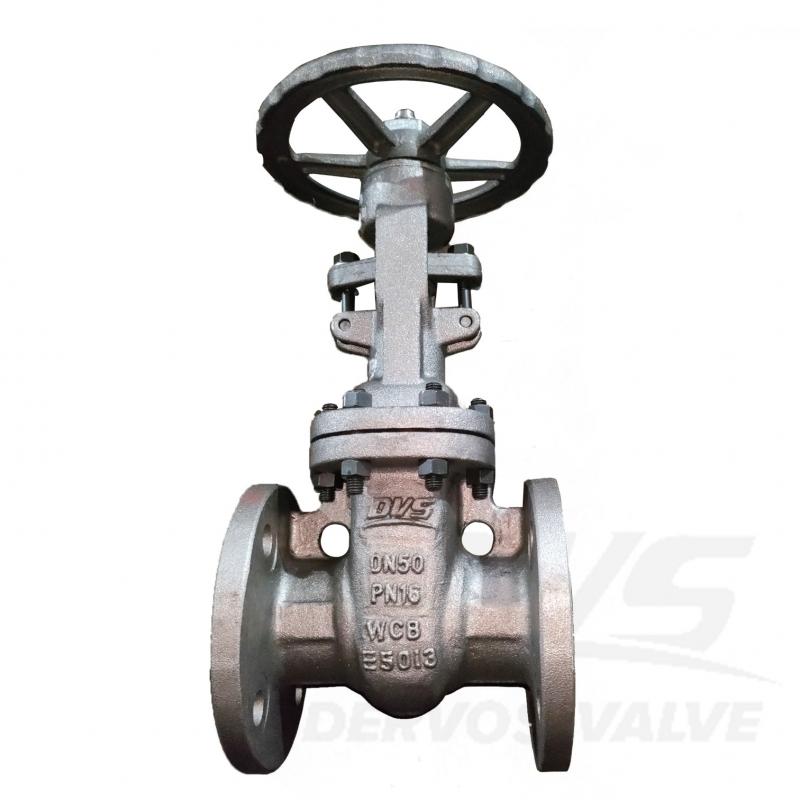

DN50 PN16 주강 게이트 밸브는 EN1984 표준에 따라 제작됩니다. 밸브 본체는 ASTM A216 WCB+STL 재질로 제작되었습니다. 볼트 체결식 보닛과 플렉시블 웨지 구조의 특성을 지닙니다. 연결 방식은 EN1092-1 B1이며, 핸드 휠 작동 방식을 사용합니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCB+STLMethod of Operation:
H.W.
|

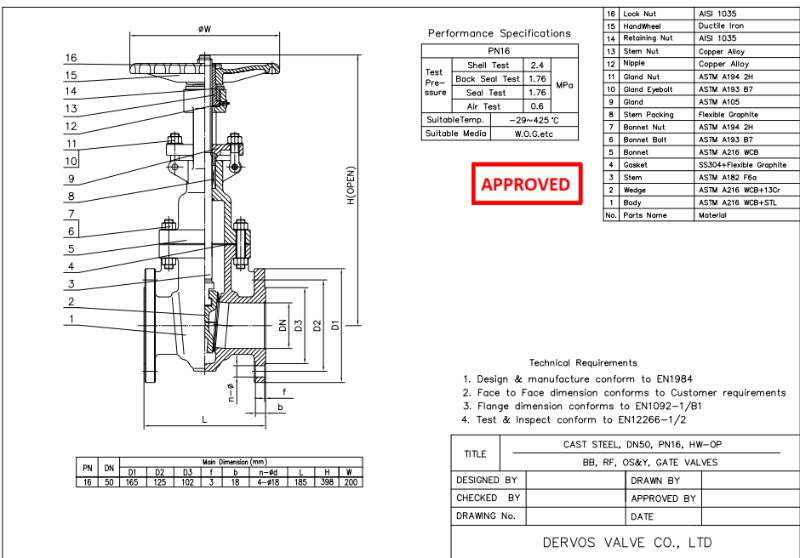

유형 |
주철 게이트 밸브 |
|
크기 |
디엔50 |
|
압력 |
PN16 |
|
연결 |
EN1092-1 B1 |
|
작업 |
주택 |
|
본체 재질 |
ASTM A216 WCB+STL |
|
디자인 표준 |
EN1984 |
|
대면 차원 |
고객 요구 사항 |
|
시험 및 검사 암호 |
EN12266-1/2 |
|
플랜지 차원 |
EN1092-1/B1 |
|
온도 |
- 29 ~ 425 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. WCB 주강 본체는 중압 산업 분야에 대한 내구성과 저항성을 제공합니다.
2. 핸드 휠 작동으로 부드럽고 안정적인 개폐가 가능해 정확한 유량 제어가 가능합니다.
