지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
GP240GHMethod of Operation:

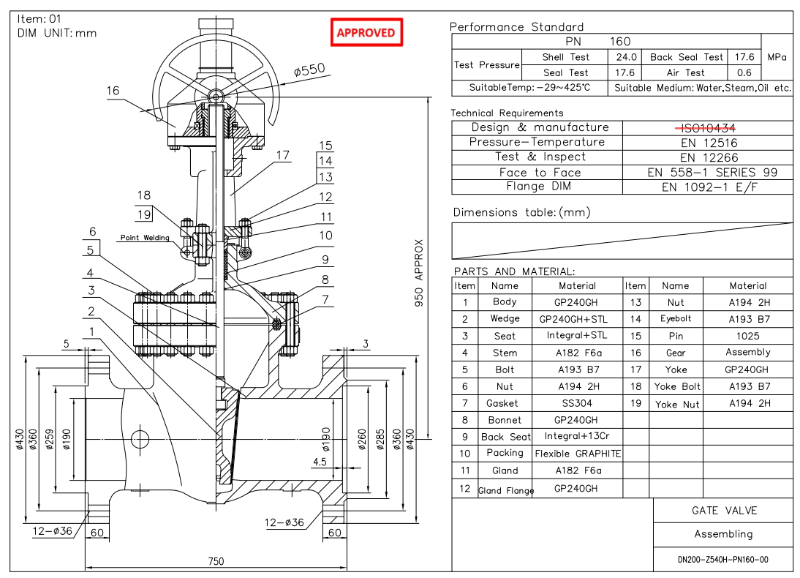

Hand wheelDN200 PN160 게이트 밸브는 DIN3352 표준에 따라 제작되었습니다. 밸브 본체는 GP240GH 재질이며, BB, OS&Y, 플렉시블 게이트 구조적 특징을 가지고 있습니다. 연결 방식은 EN1092-1 E/F이며, DIN3352 규격을 준수합니다. 작동 모드.
|
유형 |
게이트 밸브 |
|
크기 |
디나200 |
|
압력 |
PN160 |
|
연결 |
EN1092-1 E/F |
|
작업 |
핸드휠 |
|
본체 재질 |
GP240GH |
|
디자인 표준 |
DIN3352 |
|
대면 |
EN 558-1 시리즈 99 |
|

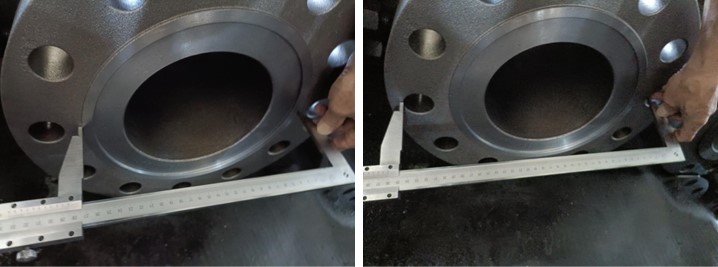

플랜지 치수 |
EN 1092-1 E/F |
|

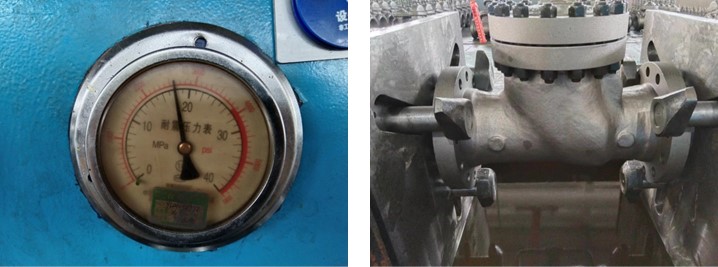

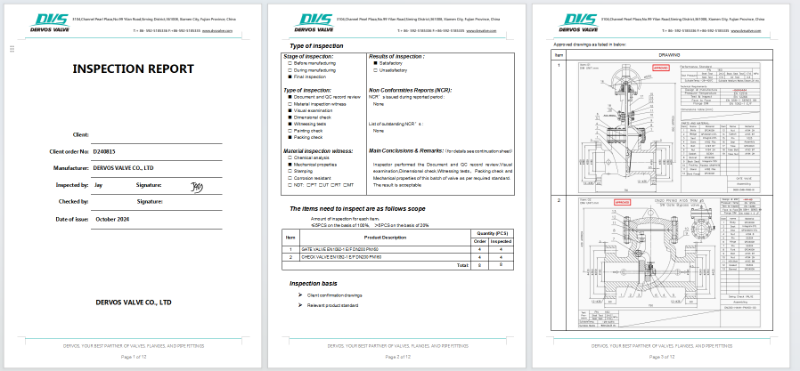

시험 및 검사 규정 |
EN 12266 |
|
온도 |
-29 ~ 425 °C |
|
적용 가능한 매체 |
물, 기름, 증기 |
1. 주강 게이트 밸브 DN200 PN160 GP240GH EN 1092-1 E/F는 고압 산업용 배관 시스템에 필요한 높은 강도와 안정적인 차단 성능을 보장합니다. (주강 게이트 밸브 PN160 DN200)
2. EN 1092-1 플랜지형 GP240GH 게이트 밸브는 까다로운 조건에서도 안전한 연결과 안정적인 밀봉을 제공하며 발전소 및 석유화학 설비에 적합합니다(DN200 PN160 게이트 밸브 EN 1092-1).
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
기어 박스 및 600엘b rf 플랜지가있는 16 인치 캐스트 스틸 게이트 밸브는 API 600에 따라 설계되었습니다. 볼트 형 보닛 게이트 밸브는 상승 스템, 탄성 웨지 및 금속 시트에 특징이 있습니다. 빠른 세부 사항 유형 문 판막 크기 16 " 압력 class600 구성 볼트 보닛, 상승 스템, OS 및 플렉시블 웨지, 금속 시트 연결 rf 플랜지 조작 변속 장치 디자인 코드 API 600 면 대면 asme b16.10 플랜지 끝 asme b16.5 압력 및 온도 asme b16.34 테스트 & amp; 검사 API 598 바디 재료 a216 wcb 트림 재료 트림 5 온도 범위 -29 ℃ ~ + 425 ℃ 매질 물, 기름 및 가스 유래 중국 치수 & amp; 재료 클래스 600 nps 에 2 2 1/2 삼 4 6 8 10 12 14 16 18 20 24 dn mm 50 65 80 100 150 200 250 300 350 400 450 500 600 l-l1(rf-bw) 에 11.5 13 14 17 22 26 31 33 35 39 43 47 55 mm 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 l2(rtj) 에 11.625 13.125 14.125 17.125 22.125 26.125 31.125 33.125 35.125 39.125 43.125 47.25 55.375 mm 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 h(열다) 에 18.625 21.75 23.375 28 1/16 38 3/16 44 3/16 52.375 59 13/16 68.125 72.25 90.125 98 13/16 119 mm 474 553 593 713 970 1122 1330 1519 1730 1835 2290 2510 3022 승 에 9.875 9.875 11 13/16 13.75 19 11/16 22 1/16 28.375 24 24 24 24 30 30 mm 250 250 300 350 500 560 720 610 * 610 * 610 * 610 * 760 * 760 * wt(킬로그램) rf 41 58 88 131 253 413 623 784 1288 1820 2150 2540 4080 bw 35 50 68 104 208 328 496 637 1120 1448 1828 2201 3360 * 수동 기어 오퍼레이터 권장 아니 부품 이름 탄소 강철에서 ASTM으로 합금 강철에서 ASTM으로 스테인리스 강철에서 ASTM으로 wcb lcb 화장실 화장실 c5 cf8 cf8m cf3 cf3m 1 신체 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 좌석 링 a105 a350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 삼 쐐기 a216 화장실 a350 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 4 줄기 a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 보닛 너트 a194 2 시간 a194 4 a194 7 a194 8 6 보닛 볼트 a193 b7 a320 l7 a193 b16 a193 b8 7 틈 메우는 물건 ss 나선형 상처 흑연 또는 ss 나선형 상처 ptfe 8 보닛 a216 화장실 a352 lcb a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 뒷좌석 부싱 a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 10 줄기 포장 흑연 또는 PTFE 11 칸델라 a182 f6 a182 f6 a182 f304 a182 f304 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 12 글 랜드 너트 a194 2 시간 a194 8 13 글 랜드 아이 볼트 a193 b7 a193 b8 14 핀 탄소강 또는 스테인리스 강철 15 선 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 16 글 랜드 플랜지 a216 화장실 a351 cf8 17 줄기 너트 a439 d2 또는 b148-952a 18 젖꼭지 탄소강 또는 스테인리스 강철 19 유지 너트 탄소강 20 핸드 휠 연성 철 또는 탄소 강철 21 명판 스테인레스 스틸 또는 알루미늄 22 잠금 너트 카본 스티l
볼트 보닛 게이트 밸브는 en1984 설계 표준, 돌출면 플랜지 연결, 외부 스크류 및 요크, 핸드 휠 작동, gp240gp 바디 / 보닛 / 웨지 재료, f6a 스템, 금속 씰 / 시트를 따릅니다. 빠른 세부 사항 유형 게이트 밸브 크기 dn200 설계 압력 pn40 구성 볼트 보닛 게이트 밸브 연결 타입 돌출면 플랜지 연결 조작 핸드 휠 디자인 코드 1984 년 면 대면 식사 3202 연결 종료 ko 1092-1 테스트 & amp; 검사 ko 12266-1 바디 재료 gp240gh 온도 범위 -29 ~ 425 ℃ 신청 울다
dn80 pn25 게이트 밸브는 1984 년에 따라 설계되었습니다. 볼트 형 보닛, 외부 요크 및 핸드 휠과 같은 밸브의 공통 부품으로 본체는 1.0619와 13cr로 구성됩니다. 신체, 보닛, 시트 및 기타 부품을 포함한 기타 부품은 추적 가능하도록 약속됩니다. 빠른 세부 사항 유형 게이트 밸브 공칭 직경 dn80 공칭 압력 pn25 구성 b.b; OS & Y; 연결 rf 조작 핸드 휠 디자인 및 제조 1984 년 끝으로 종료 식사 3202 플랜지 끝 치수 ko 1092-1 테스트 & amp; 검사 ko 12266-1 온도 범위 -29 ℃ ~ + 425 ℃ 바디 재료 1.0619 + stl 쐐기 재료 1.0619 + 13cr 미디어 w.o.g. 회사 소개 10 년 이상 밸브 산업을 전문으로하는 dervos는 게이트, 글로브, 체크, 볼, 버터 플라이, 플러그 밸브 및 스트레이너의 주요 공급 업체가되었습니다. 우리는 현지 파트너와 함께 lukoil, mol, ypf와 같은 석유 및 가스 사용자에게 서비스를 제공합니다. dervos의 장점은 다음과 같습니다. 1. 수십 개의 안정적인 공급 업체와의 파트너십을 통해 고객에게 다양한 고품질 제품을 경쟁력있는 가격으로 제공 할 수 있습니다. 2. 각 주문 배달 전에 검사 보고서와 엄격한 품질 관리. 3. 우리는 고객이하는만큼 배달 시간을 중요하게 생각합니다. 강력한 구매 시스템을 통해 각 주문을 밀접하게 준수하여 정시 배송을 보장합니다. 4. 원 스톱 솔루션은 적시에 제공됩니다
dn250 pn25 게이트 밸브는 din 3352에 따라 설계되었습니다. 볼트로 고정 된 보닛, 외부 요크 및 핸드 휠과 같은 밸브의 공통 부분이있는 몸체는 wcb 및 stl로 만들어집니다. 밸브 본체, 보닛, 시트 및 기타 부품을 추적 할 수 있습니다.
이 게이트 밸브의 부치는 범위가 from 3 인치-32 인치 함께 비 상승 이러한 대형 밸브에서 흔히 볼 수없는 게이트 밸브 및 솔리드 쐐기, these 게이트 밸브는 매우 특별하고 신뢰할 수 있습니다.
이 DN50 게이트 밸브는 우리의 새로운 이중 가열 재킷 게이트 밸브의 최근 배치 중 하나입니다.직경 범위 from DN50 DN250. 이중 재킷은 밸브 본체를 방지합니다. 부식 중 단열재로 매체.
이 DN50 게이트 밸브는 직경 범위가 DN50에서 DN150인 최신 가열 재킷 게이트 밸브의 최신 배치 중 하나입니다.
Dervos는 중국의 자랑스러운 산업용 API 600 주강 게이트 밸브 제조업체입니다. 당사의 스테인리스강 게이트 밸브, 탄소강 게이트 밸브 및 합금강 게이트 밸브는 모든 트림 구성으로 제공됩니다.
DN400 PN16 게이트 밸브는 EN1984 표준에 따라 만들어졌습니다. 밸브 본체는 1.0619 + STL로 만들어집니다. 그것은 600mm의 구조적 길이와 상승 줄기의 구조적 특성을 가지고 있습니다.
2" 600LB 게이트 밸브는 API 600 표준에 따라 만들어집니다. 밸브 본체는 ASTM A216 WCB로 만들어집니다. 상승 줄기, 브래킷, 풀 보어 및 탄성 쐐기의 구조적 특성을 가지고 있습니다. 연결 모드는 RTJ입니다. 그리고 손이 있습니다. 휠 작동 모드.
12" 300LB 게이트 밸브는 API600 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A216 WCB로 제작되었습니다. 볼트 커버, 라이징 스템, 탄성 게이트 및 완전 흐름의 구조적 특성을 가지고 있습니다. 연결 모드는 RF입니다. 그리고 기어박스가 있습니다. 작동 모드.
