산업용 밸브 시스템에서 고품질은 필수적입니다. 블라인드 플레이트 밸브 장비의 안전하고 효율적인 작동을 보장합니다. 야금, 화학 공정, 석유 및 도시 가스 시스템의 가스 배관에 적합하며, 효과적인 가스 차단 장치 역할을 합니다. 작동 원리 및 특징 블라인드 플레이트 밸브는 좌측, 중앙 및 우측 밸브 본체, 밸브 플레이트, 샤프트, 보상기 및 두 개의 구동 장치(각각 클램핑 및 이동용)로 구성됩니다. 클램핑 메커니즘은 구동 장치를 사용하여 링크 시스템을 작동시키고, 이를 통해 3개의 리드 스크류가 동기적으로 작동하여 밸브 본체를 밸브 플레이트에 밀착시켜 밀봉을 달성합니다. 이러한 설계는 우수한 동기화와 균일한 밀봉력 분포를 제공합니다. 밸브 플레이트의 바깥쪽 하단 가장자리를 따라 위치 조정 롤러가 설치되어 밀봉 신뢰성을 향상시키고 작동 중 전반적인 안정성과 밀봉 정확도를 보장함으로써 밸브의 수명을 연장합니다. 판막 . 밸브 작동 순서 클램핑 구동 장치는 크랭크와 링크 메커니즘을 작동시켜 리드 스크류를 동기적으로 회전시키고 센터 바디를 밀봉면에서 후퇴시킵니다(해제 조건). 센터 바디에 설치된 가이드 휠은 측면으로 이동하면서 동시에 밸브 플레이트를 구동합니다. 밸브 바디가 완전히 열리면 밸브 플레이트는 좌우 밸브 바디의 밀봉면 사이에 위치하고 밀봉면은 완전히 분리됩니다. 이어서 플레이트 구동 장치가 작동됩니다. 레버 암 메커니즘을 통해 밸브 플레이트가 회전하여 블라인드 플레이트가 파이프라인 위치로 이동합니다. 그런 다음 클램핑 구동 장치가 다시 작동하여 밸브 플레이트를 완전히 클램핑함으로써 밸브 폐쇄가 완료됩니다. 밸브 열림 먼저 클램핑 구동 장치가 밸브 본체를 완전히 해제합니다. 그런 다음 회전 구동 장치가 밸브 플레이트를 회전시켜 통과 포트가 파이프라인과 정렬되도록 합니다. 마지막으로 클램핑 전기 액추에이터가 밸브 플레이트를 눌러 개방 작업을 완료합니다.
광폭형 볼 밸브와 일체형 볼 밸브는 모두 파이프라인에서 유체의 흐름을 제어하는 데 사용되는 볼 밸브의 종류입니다. 와이드바디 볼 밸브와 싱글피스 볼 밸브는 모두 분할형 바디 디자인과 달리 일체형 바디 디자인을 특징으로 합니다. 이는 밸브 바디가 분할된 2피스 및 3피스 볼 밸브와는 다른 점입니다. 내부 나사산이 있는 광폭형 볼 밸브의 경우, 밸브 본체는 원형 또는 육각형 봉재 또는 단조 부품을 사용하여 제작됩니다. 볼 코어는 직경이 줄어든 형태로 설계되었으며 밸브 본체의 한쪽 면에서 삽입됩니다. 판막 본체는 내부 역류 방지 구조를 갖추고 있습니다. 본체 입구와 출구 양쪽에는 평평한 표면이 가공되어 있어 볼 밸브 조립이 용이하고 배관 설치 시 렌치를 사용할 수 있습니다. 와이드바디 볼 밸브 볼 밸브의 경우, 스템 스터핑 박스가 비교적 얕고 내부 패킹 용량이 제한적이어서 스템의 밀봉 성능이 보통 수준입니다. 따라서 이러한 밸브는 저압 유체에 더 적합합니다. 반면, 2피스 및 3피스 볼 밸브는 고압 유체에 안정적인 밀봉을 제공하는 스템 스터핑 박스 구조를 특징으로 합니다. 플랜지형 광폭 볼 밸브의 구조는 기본적으로 내부 나사식 광폭 볼 밸브의 구조와 동일합니다. 일반적으로 플랜지는 나사식 체결구를 통해 중간 밸브 본체에 연결되지만, 일부 설계에서는 단조 일체형 구조를 사용하기도 합니다. 외부 나사산이 있는 광폭형 볼 밸브는 유니온형 구조를 사용할 수 있습니다. 이 구조에서 유니온은 파이프라인에 직접 용접되어 밸브 본체의 외부 나사산에 연결됩니다. 이러한 설계는 파이프라인에 별도의 유니온을 설치할 필요 없이 밸브 유지 보수 또는 교체 시 쉽게 분해 및 재조립할 수 있도록 합니다. 일체형 내나사식 볼 밸브와 일체형 플랜지 볼 밸브의 밸브 본체는 주조 공정을 이용하여 제작되며, 볼 코어는 직경이 축소된 형태로 설계되었습니다. 스템에는 내부 역류 방지 구조가 적용되어 있습니다. 일체형 내나사식 볼 밸브의 입구와 출구 끝단은 기존의 내나사식 밸브와 유사하게 육각형 형상으로 되어 있어 렌치 조작이 용이하고 설치가 안전합니다. 일체형 플랜지 볼 밸브는 플랜지와 밸브 본체가 하나의 단위로 주조되므로, 광폭형 플랜지 볼 밸브처럼 플랜지를 별도로 가공하고 조립할 필요가 없습니다. 이러한 방식은 비용을 절감하고 제조 공정을 간소화합니다. 일체형 웨이퍼형 볼 밸브는 밸브 본체 길이가 짧아 공간이 제한된 배관에 더욱 적합합니다. 광폭형 볼 밸브와 일체형 볼 밸브는 모두 직경이 작은 볼 디
웨지 게이트 밸브에서 게이트 밀봉면은 게이트 중심선에 대해 특정 각도를 이루는 쐐기형입니다. 밸브 스템이 게이트를 아래쪽으로 밀어내려 밸브가 닫힙니다. 스템 추력이 증가함에 따라 쐐기형 밀봉면에 작용하는 수직력도 증가하여 강제 밀봉 효과가 발생합니다. 이러한 설계는 저압 조건에서 밀봉 성능을 크게 향상시킵니다. 밸브가 열리는 동안 게이트 밀봉면이 시트에서 즉시 분리되어 밀봉면의 마모를 줄이고 밸브의 수명을 연장하는 데 도움이 됩니다. 적용 가능한 표준 웨지 게이트 밸브 웨지 게이트 밸브는 일반적으로 다음과 같은 표준에 따라 제조됩니다. ● GB/T 12234-2019 – 석유 및 천연가스 산업용 볼트식 보닛이 있는 강철 게이트 밸브 ● GB/T 12232-2005 – 범용 플랜지형 주철 게이트 밸브 ● API 표준 600(2015) – 강철 게이트 밸브 석유 및 천연가스 산업을 위한 s 웨지 게이트 밸브의 종류 웨지 게이트 밸브는 일반적으로 솔리드 웨지 게이트, 플렉시블 웨지 게이트, 더블 웨지 게이트의 세 가지 게이트 구성으로 제공됩니다. 유연한 웨지 게이트와 이중 웨지 게이트는 밀봉면의 제어된 변형을 통해 밸브 시트와의 접촉을 개선합니다. 이러한 설계는 밀봉 신뢰성을 높이고 온도 변화로 인한 게이트 걸림이나 jammed 현상을 효과적으로 방지하여 변동하는 온도 조건에서도 원활한 작동을 보장합니다. 병렬 슬라이드 게이트 밸브의 설계 및 밀봉 원리 평행 슬라이드 게이트 밸브에서 게이트의 입구와 출구 끝단의 밀봉면은 게이트 중심선과 평행합니다. 단일 게이트 구성의 경우, 밀봉은 주로 유체가 플로팅 게이트 또는 플로팅 시트를 제 위치로 밀어 넣는 방식으로 이루어집니다. 이중 게이트 구성에서는 게이트 사이의 스프링 또는 팽창 메커니즘을 통해 밀봉이 이루어질 수 있습니다. 개폐 과정 전반에 걸쳐 게이트와 시트의 밀봉면은 지속적으로 접촉하여 안정적인 밀봉을 보장합니다. 병렬 슬라이드 게이트 밸브에 적용되는 표준 병렬 슬라이드 게이트 밸브의 일반적인 표준은 다음과 같습니다. ● GB/T 23300-2009 – 병렬 슬라이드 게이트 밸브 ● JB/T 5298-2016 – 파이프라인용 강철 병렬 슬라이드 게이트 밸브 ● API 6D – 석유 및 천연가스 산업용 파이프라인 밸브 병렬 슬라이드 게이트 밸브의 종류 및 특징 병렬 슬라이드 게이트 밸브는 단일 게이트 및 이중 게이트 구성으로 제공됩니다. ● 게이트에는 유체 통과 구멍이 있거나 막혀 있을 수 있습니다. 유체 통과 구멍이 있는 게이트는 시트 내경과 일치하여 파이프라인의 청소 및 배수를 용이하게 합니
지불:
30% T/T When Order, 70% T/T Before Shipment제품 원산지:
China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
CF8Method of Operation:
Handwheely 타입 글로브 밸브. cf8 몸체 / 보닛, f304 디스크 / 줄기, ss304 + 유연한 흑연 개스킷 및 청동 볼트 및 너트. 플러그 형 디스크 및 돌출면 플랜지 연결.
빨리 세부 묘사
|
유형 |
글로브 밸브 |
|
크기 |
4 인치 |
|
설계 압력 |
cl150 |
|
구성 |
y 타입 글로브 밸브 |
|
연결 타입 |
돌출면 플랜지 연결 |
|
조작 |
핸드 휠 |
|
디자인 코드 |
asme b16.34 |
|
면 대면 |
asme b16.10 |
|
테스트 & amp; 검사 |
API 598 |
|
바디 재료 |
cf8 |
|
온도 범위 |
-29 ~ 538 ℃ |
|
신청 |
울다 |
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
800 lb sw end로 설계된 2 인치 글로브 밸브는 플러그 디스크, 볼트 형 보닛 및 y 형 구조로되어 있습니다. 핸드 휠 작동 식 글로브 밸브는 단조 스틸 바디와 스테인레스 스틸 트림으로 만들어졌습니다. 빠른 세부 사항 유형 지구 판막 크기 2 인치 압력 아니 800 구조 와이 유형, y 패턴, 볼트 형 보닛 연결 타입 sw 조작 핸드 휠 움직이는 디자인 코드 API 602 면 대면 저 같은 b16.10 연결 표준 저 같은 b16.11 압력 및 온도 저 같은 b16.34 테스트 & amp; 검사 기준 API 598 바디 재료 ASTM a105 적용 온도 -29 ℃ ~ + 425 ℃ 신청 물, 석유 가스 관련 지식 y- 패턴 글로브 밸브를 사용해야하는 주된 이유는 무엇입니까? y 형 지구본은 시트와 스템 사이에 45 °로 설계되었습니다. 즉, 흐름은 입구에서 출구 포트까지 직선으로 유지됩니다. 스테이트 패턴 글로브 밸브에 비해 y 패턴 글로브 밸브는 흐름 저항과 압력 강하를 줄입니다. 이러한 종류의 y 패턴 글로브 밸브는 고압 및 심한 적용에 적합합니다. 자주하는 질문 1. 얼마나 오래 사업을했으며 얼마나 오래 밸브를 생산 했습니까? 2008 년 창립 이래 10 년 이상 밸브 수출 산업에 종사해 왔습니다. 당사의 사업은 전 세계 5 개 대륙으로 엄청나게 확장되었습니다. 2. 주요 제품과 장점은 무엇입니까? 당사의 주요 제품에는 게이트, 글로브, 체크, 볼, 버터 플라이, 플러그 밸브 및 스트레이너가 있으며, 다양한 산업에서 널리 사용되는 다양한 재료, 크기 및 압력으로 제공됩니다. 3. 샤먼 dervos 밸브 산업 공동., LTD. 다른 회사를위한 제품을 만드나요? 예, 물론입니다. 국가, 제품 유형, 주문량 및 일부 프로젝트 이름과 같은 고객 정보가 포함 된 참조 목록이 있습니다.
빠른 세부 정보 유형 글로브 밸브 디자인된 크기 3/4인치 설계된 압력 1500LB 건설 Y 유형; 볼트 보닛; 연결 타입 소켓 용접 작업 핸드휠 디자인 코드 API602 연결 ANSI B16.11 테스트 & 검사 API598 본체 재질 A182 F11+STL 트림 소재 A276-410+STL 애플리케이션 물, 기름, 가스 특징 · 낮은 압력 강하. · 낮은 토크 스트로크 · 라인에서 빠르고 쉬운 수리. · 단단한 차단. · 고온 적용을 위한 스템 팽창/수축 추력 장치(옵션). · 요청 시 다른 크기도 가능합니다. · 패킹의 활적재 옵션. 기술 도면 치수 확인 증인 시험 포장 제품 적용 Dervos 밸브는 석유 화학, 파이프라인, 석유 & 가스, 해양, 수처리, 발전소 산업 등과 같은 다양한 산업 분야에서 널리 사용될 수 있습니다.

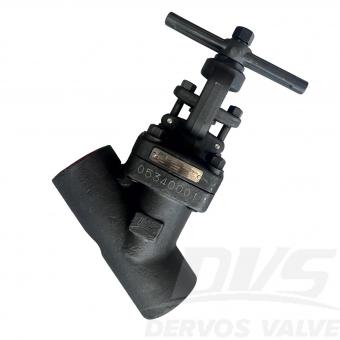

2인치 1500LB Y-글로브 밸브 에 따라 만들어집니다 API602 표준. 밸브 바디 y는 A105N+STL로 제작되었습니다. 이 밸브는 Y형, BB, OS&Y 글로브 밸브를 갖춘 분리형 바디 디자인을 특징으로 합니다. 기음 연결 모드 ~이다 남서 . 밸브는 다음에 의해 작동됩니다. 핸들.
DN100 PN64 웨이퍼 체크 밸브는 API 594 표준에 따라 만들어집니다. 밸브 본체는 A351 CF8M으로 제작되었습니다. 웨이퍼 타입과 더블 디스크의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼 유형입니다.
DN100 PN40 주강 게이트 밸브는 DIN3202 표준에 따라 제작됩니다. 밸브 본체는 ASTM A216 WCB+STL 재질로 제작되었습니다. BB, O, S&Y 및 플렉시블 웨지 구조의 특성을 가지고 있습니다. 연결 방식은 RF이며, 핸드 휠 작동 방식을 사용합니다.
The 게이트 밸브는 구상 흑연 주철 GGG50 . The 밸브 디스크는 고무 포장 고무로 우수한 밀봉 효과를 얻기 위해 탄력있는 변형. 비 상승 탄성 시트 게이트 밸브는 누출, 부식 등과 같은 일반적인 게이트 밸브의 문제를 해결합니다. And 공간도 절약합니다.
8 인치 클래스 2500 게이트 밸브는 압력 실 보닛, 맞대기 용접 연결 및 기어 박스 작동으로 설계되었습니다. 8 인치 게이트 밸브에는 탄소강 wcb 본체와 트림 5가 있습니다. 빠른 세부 사항 유형 문 판막 크기 8 인치 설계 압력 아니 2500 구성 압력 실링 보닛, 플렉시블 웨지, 금속-금속 시트 연결 타입 대상 용접 (sw) 작업 유형 변속 장치 조작 바디 재료 a217 화장실 트림 재료 트림 5 디자인 코드 API 600 대면 치수 저 같은 b16.10 연결 종료 저 같은 b16.25 압력 및 온도 저 같은 b16.34 매질 물, 석유와 가스 유래 중국 치수 & amp; 재료 nps dn 수업 2 2 1/2 삼 4 6 8 10 12 14 16 18 20 24 50 65 80 100 150 200 250 300 350 400 450 500 600 l (rf) 900 파운드 368 419 381 457 610 737 838 965 1029 1130 & emsp; & emsp; & emsp; 1500 파운드 368 419 470 546 705 832 991 1130 1257 1384 & emsp; & emsp; & emsp; 2500 파운드 451 508 578 673 917 1022 1270 & emsp; & emsp; & emsp; & emsp; & emsp; & emsp; l1 (bw) 900 파운드 216 254 305 355 508 660 787 914 991 1092 1346 1473 1600 년 1500 파운드 216 254 305 406 559 711 864 991 1067 1194 1697 & emsp; & emsp; 2500 파운드 279 330 368 457 610 762 914 1041 1118 1245 & emsp; & emsp; & emsp; l2 (rtj) 900 파운드 371 422 384 460 613 740 841 968 1038 1140 & emsp; & emsp; & emsp; 1500 파운드 371 422 473 549 711 841 1000 1146 1276 1407 & emsp; & emsp; & emsp; 2500 파운드 454 514 584 683 927 1038 1292 & emsp; & emsp; & emsp; & emsp; & emsp; & emsp; h (오픈) 900 파운드 554 637 680 796 1084 1372 1494 1550 1960 2210 & emsp; & emsp; & emsp; 1500 파운드 554 637 767 875 1094 1372 1655 1834 2150 2260 2460 2721 2940 2500 파운드 610 654 753 850 1254 1374 1685 1894 2226 2382 2585 & emsp; & emsp; 승 900 파운드 300 350 350 400 560 460 * 610 * 610 * 610 * 760 * & emsp; & emsp; & emsp; 1500 파운드 300 450 450 560 305 * 460 * 610 * 610 * 760 * 760 * & emsp; & emsp; & emsp; 2500 파운드 500 500 600 600 460 * 460 * 610 * & emsp; & emsp; & emsp; & emsp; & emsp; & emsp; 무게 (rf) 900 파운드 50 84 92 154 341 622 950 1295 1720 2380 & emsp; & emsp; & emsp; 1500 파운드 60 91 128 182 394 795 1370 2120 2800 3870 & emsp; & emsp; & emsp; 2500 파운드 121 175 195 229 720 1295 2250 & emsp; & emsp; & emsp; & emsp; & emsp; & emsp; 무게 (bw) 900 파운드 39 64 82 120 266 524 760 1090 1450 2018 년 & emsp; & emsp; & emsp; 1500 파운드 46 71 85 130 292 578 974 1615 2010 년 2815 3315 4150 5219 2500 파운드 88 135 144 158 500 892 1550 1978 2580 3780 5988 & emsp; & emsp; * 수동 기어 오퍼레이터 권장 아니. 부품 wcb 화장실 화장실 c5 cf8 cf8m 1 신체 a216 화장실 a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m 2 좌석 a182 f6a a182 f22 a182 f22 a182 f5 a182 f304 a182 f316 삼 쐐기 a216 화장실 a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m 4 줄기 a182 f6a saehnv3 a182 f304 a182 f316 5 스터핑 박스 a216 화장실 a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m 6 씰링 아니 316l 유연한 흑연 +316 7 스플릿 링 강철 f6 f6 f6 a182 f304 f316 8 백 링 강철 강철 강철 강철 ss ss 9 볼트 a193 b7 a193 b7 a193 b7 a193 b7 a193 b8 a193 b8 10 너트 a194 2 시간 a194 2 시간 a194 2 시간 a194 2 시간 a194 gr.8 a194 gr.8 11 멍에 a216 화장실 a217 화장실 a217 화장실 a217 c5 a351 cf8 a351 cf8m 12 볼트 a193 b7 a193 b7 a193 b7 a193 b7 a193 b8 a193 b8 13 너트 a194 2 시간 a194 2 시간 a194 2 시간 a194 2 시간 a194 gr.8 a194 gr.8 14 포장 판 아니 410 아니 410 아니 410 아니 410 ANSI 304 아니 316 15 포장 유연한 흑연 그리고 반지) 또는 ptfe 16 분할 핀 강철 강철 강철 강철 강철 강철 17 아이 볼트 a193 b7 a193 b7 a193 b7 a193 b7 a193 b8 a193 b8 18 선 a182 f6 a182 f6 a182 f6 a182 f6 a182 f304 a182 f316 19 글 랜드 플랜지 a105 a105 a105 a105 a182 f304 a182 f316 20 너트 a194 2 시간 a194 2 시간 a194 2 시간 a194 2 시간 a194 gr.8 a194 gr.8 21 마개 a193 b7 a193 b7 a193 b7 a193 b7 a193 b7 a193 b7 22 줄기 너트 ni- 레지스트 a439-d2 23 기어 박스 구입 한 24 보호자 강철 25 명찰 ANSI 304 26 대갈못 ANSI 304
6000psi 고압 니들 밸브는 asme b16.34에 따라 스테인레스 스틸 f316으로 제작되었습니다. 1/2 인치 npt 바늘은 유체 흐름을 조절하는 데 사용되며 고압 및 작은 흐름으로 적용하기에 적합합니다. 빠른 세부 사항 유형 바늘 판막 크기 0.5 인치 설계 압력 6000 psi 연결 타입 여자 스레드 fnpt 디자인 코드 저 같은 b16.34 연결 종료 저 같은 b1.20.1 면 대면 저 같은 b16.10 테스트 & amp; 검사 API 598 바디 재료 ss316 트림 재료 ss316 신청 물, 석유 가스 dervos 인증인증서는 고객이 관심을 갖는 요소 중 하나입니다. 고객의 요청에 따라 api 5l, api 6a, api 6d, api 607, api 5ct, iso 9001, ped ce 등을 제공 할 수 있습니다. 왜 파트너로 dervos를 선택합니까?원 스톱 서비스여기에 dervos의 전체 제품 목록을 통해 원 스톱 서비스를 제공 할 수 있습니다. 즉, 다양한 유형의 밸브에 대해 다양한 공급 업체를 검색 할 필요가 없으므로 시간과 에너지를 확실히 절약 할 수 있습니다. dervos를 선택하기 만하면 완벽한 솔루션을 제공 할 것입니다. 정시 배달dervos는 정시 배송 비율을 높게 유지합니다. 왜 우리는 그것을 달성 할 수 있습니까? 우리의 구매 팀은 주문을 매우 밀접하게 따릅니다. 또한, 우리의 QC 및 영업 담당자는 각 주문에 대한 모니터링 작업을 수행합니다. 엄격한 품질 관리 QC 팀의 모든 구성원은 매우 경험이 풍부하고 전문적입니다. 각 주문마다 원자재, 제조 공정, 쉘 및 씰에 대한 압력 테스트를 수행하고 조립 도면 당 밸브 치수를 확인합니다. 마지막으로, 그들은 그림과 포장을 검사합니다.
3/4" 800LB 글로브 밸브는 API 602 표준에 따라 만들어집니다. 밸브 본체는 A105N+ STL로 만들어집니다. 플러그, 디스크 스위블 플러그, 바디 시트 및 OS&Y의 구조적 특성을 가지고 있습니다. 연결 모드는 SW+FNPT입니다. 그리고 핸드 휠 작동 모드가 있습니다.
6인치 300LB 축류 체크 밸브는 API594 표준에 따라 제작되었습니다. 밸브 본체는 SS2205 재질로 제작되었으며, 무소음형 구조적 특성을 가지고 있습니다. 연결 방식은 웨이퍼형입니다.
DN150 PN63 체크 밸브는 API 594 표준에 따라 만들어집니다. 밸브 본체는 A216 WCB+STL로 제작되었습니다. Dual plate와 wafer type의 구조적 특성을 가지고 있습니다. 연결 모드는 웨이퍼입니다(EN1092-1 D에 적합).
1/2인치 400LB 플로팅 볼 밸브는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 B62 C83600 재질로 제작되었습니다. 2피스 구조의 특성을 가지고 있으며, 연결 방식은 레버 OP입니다.
