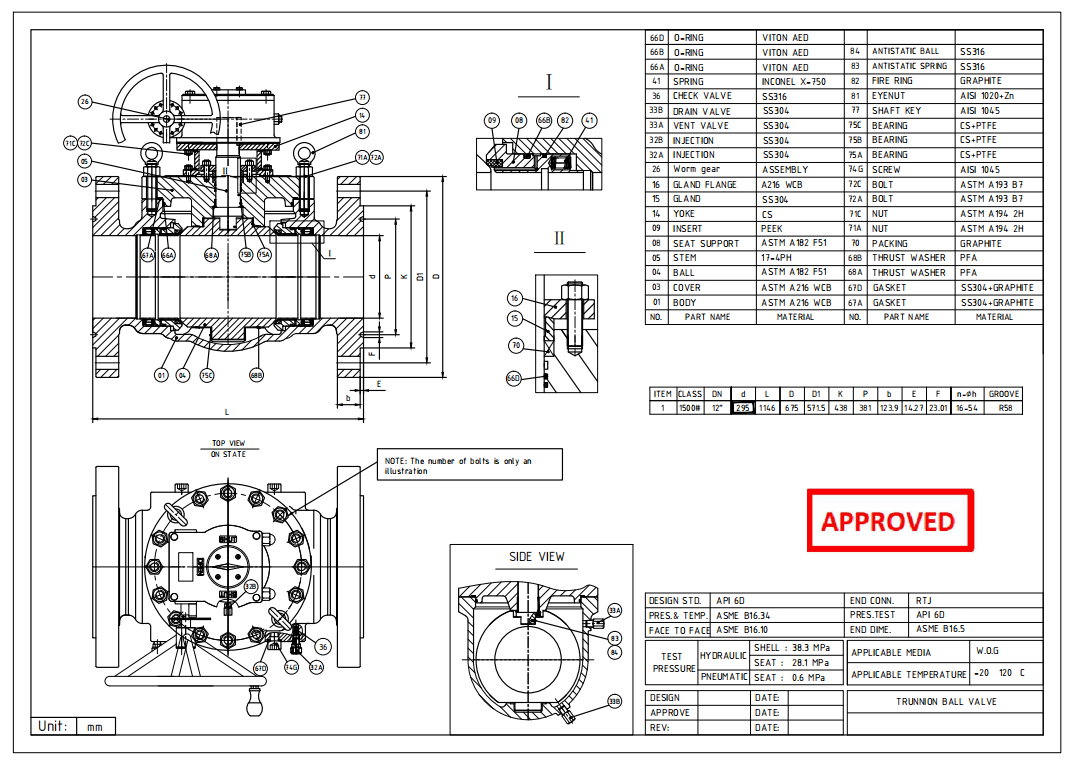

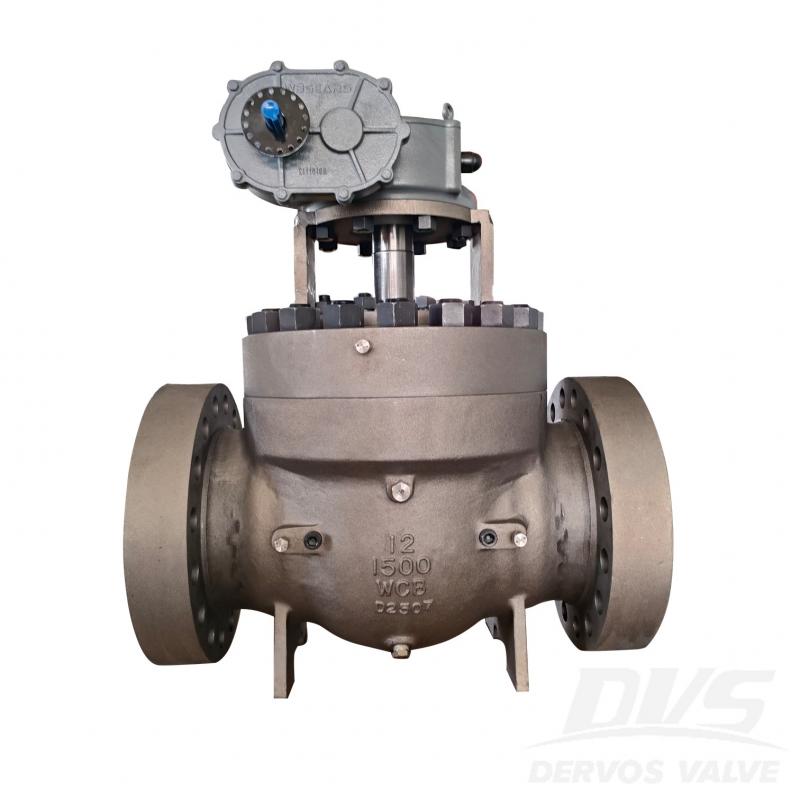

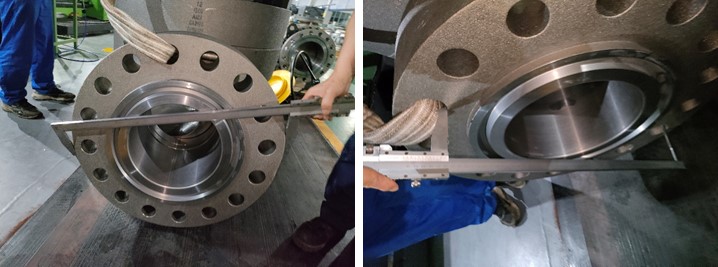

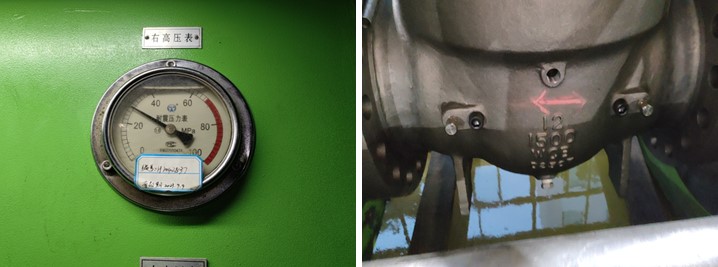

12" 1500LB 상단 입구 볼 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A216 WCB로 제작되었습니다. 상단 장착형, 고정형 볼, 풀 보어, 화재 안전 설계 및 정전기 방지, 분출의 구조적 특성을 가지고 있습니다. -프루프 스템, 내부 직경: 295mm 연결 모드는 RTJ이며 터빈 작동 모드가 있습니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
China색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCBMethod of Operation:
Turbine Operation|
유형 |
탑 엔트리 볼 밸브 |
|
사이즈 |
12인치 |
|
압력 |
1500LB |
|
연결 |
RTJ |
|
작동 |
터빈운전 |
|
본체 재질 |
ASTM A216 WCB |
|
디자인기준 |
API 6D |
|
프레스. & 온도 |
ASME B16.34 |
|
대면 |
ASME B16.10 |
|
엔드다임. |
ASME B16.5 |
|
시험검사 규정 |
API 6D |
|
온도 |
-20 ~ 120°C |
|
적용매체 |
물, 석유, 가스 |
1. 상부 입구 볼 밸브는 상부 장착형 구조를 채택하여 파이프라인을 제거하지 않고도 밸브 코어 및 씰을 직접 인라인 유지 관리하거나 교체할 수 있어 유지 관리 작업량 및 가동 중지 시간을 크게 줄입니다.
2. 고품질 씰링 재료와 결합된 고정 시트 디자인을 채택하여 안정적인 양방향 씰링 성능을 보장하고 미디어 누출을 효과적으로 방지합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.

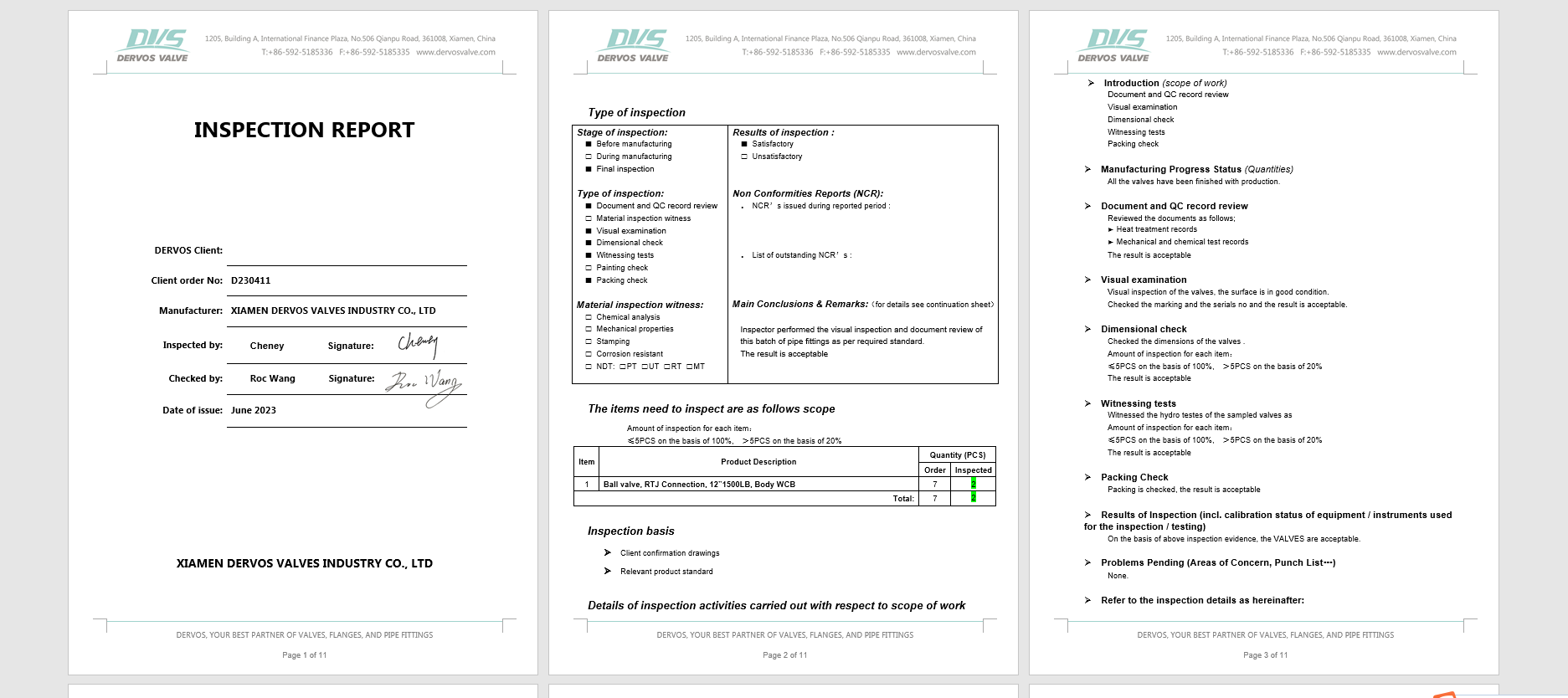

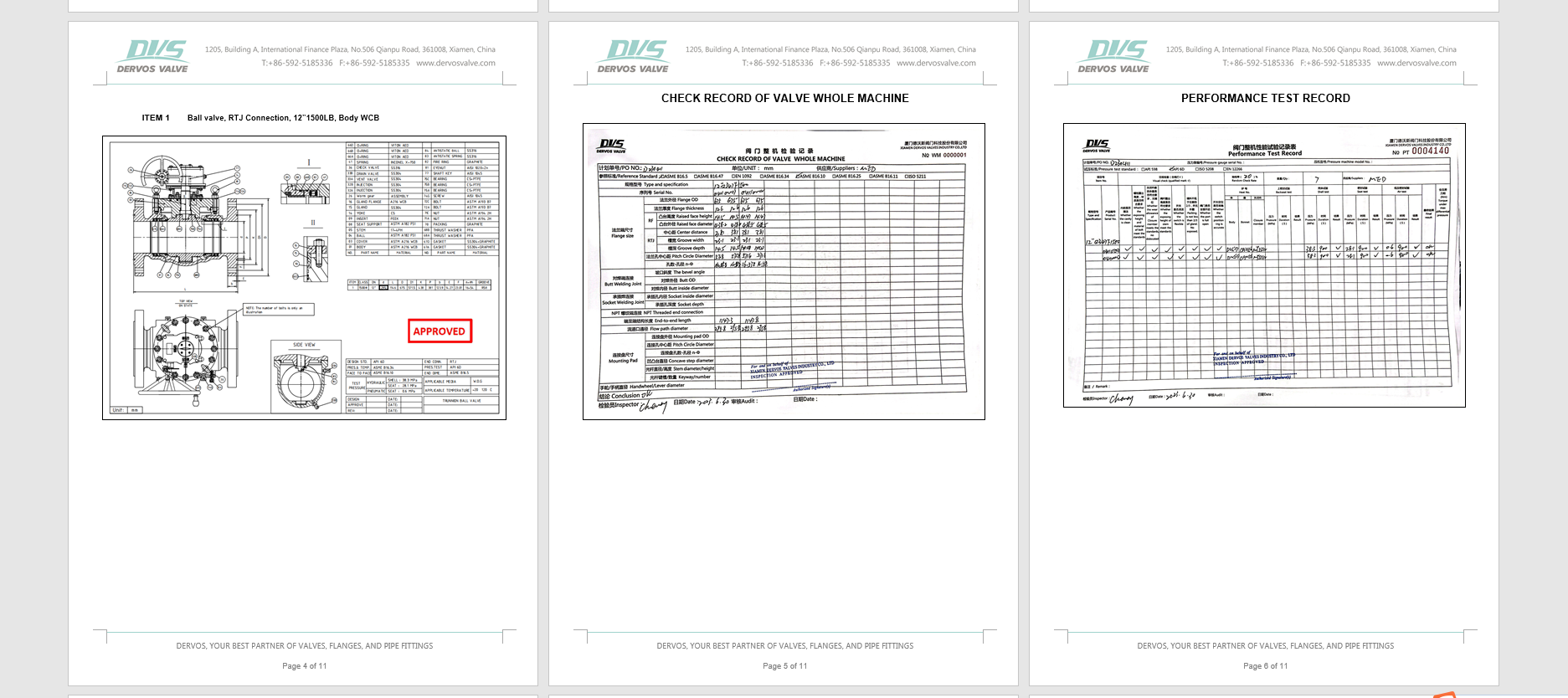

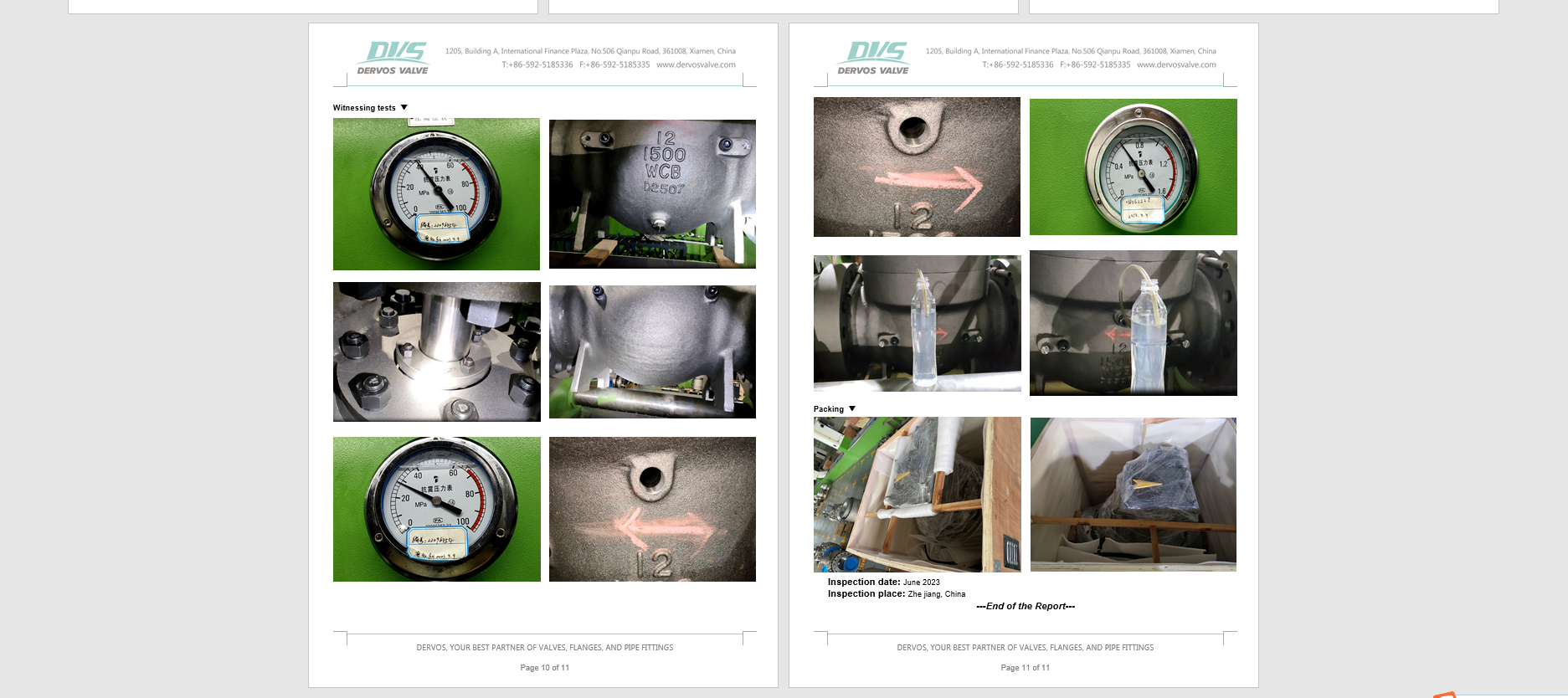

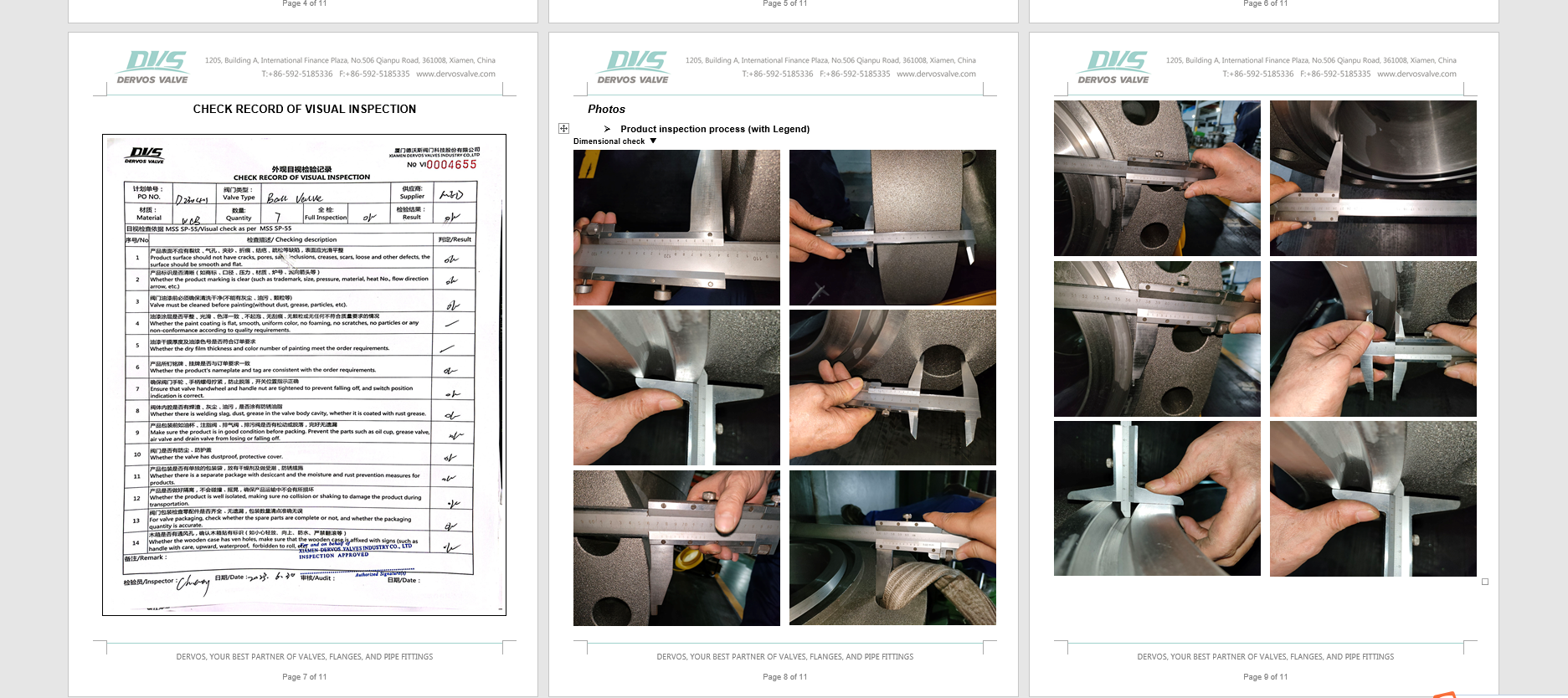

배수구, 배기구 및 밀봉 제 주입구가있는 상단 입구 풀 포트 볼 밸브는 api 6d에 따라 설계되었습니다. 고압 볼 밸브에는 900 등급의 상승면 플랜지와 기어 박스가 있습니다. 빠른 세부 사항 유형 볼 밸브 크기 16 " 압력 ANSI 900 구성 1 조각 몸체, 상단 입구, 볼트 형 보닛 연결 플랜지 종료 조작 방법 변속 장치 신체 재료 a216 화장실 디자인 및 제조 API 6D 압력 & amp; 임시 코드 asme b16.34 끝으로 종료 asme b16.10 종료 연결 asme b16.5 검사 API 6D, API 598 온도 범위 -29 ℃ ~ + 200 ℃ 매질 기름, 수성 가스 관련 지식 탑 엔트리 볼 밸브와 그 장점은 무엇입니까? 상단 입구 볼 밸브는 상단에서 조립 한 밸브입니다. 그것은 하나의 단일 몸체를 가지고 있습니다. 밸브 본체의 나사산 연결이 적을수록 무게와 누출 경로가 줄어 듭니다. 또한 파이프 라인에서 볼 부분을 제거하지 않고도 볼 부분에 접근 할 수있었습니다. 상단 엔트리 볼 밸브는 파이프 라인에서 종종 내부 부품 유지 보수가 적은 파이프 라인에 사용됩니다. 검사 보고서 각 주문에 대해 dervos는 전체 검사 프로세스 및 결과를 보여주는 검사 보고서를 제공합니다. 또한, 당사가 제공하는 자료가 표준에 따른 것임을 알려주는 자료 보고서를 제공합니다.
