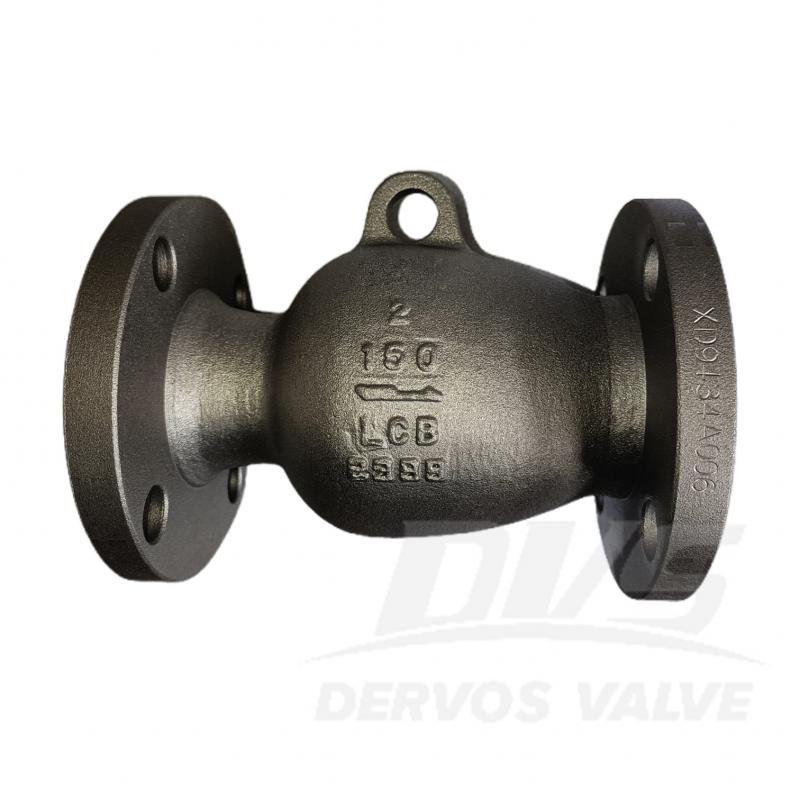

2”CL150 축류 체크 밸브 RF API6D

2인치 CL150 축류 체크 밸브는 API 6D 표준에 따라 제작되었습니다. 밸브 본체는 ASTM A352 LCB+316SS 재질로 제작되었으며, 축류의 구조적 특성을 가지고 있습니다. 연결 방식은 RF입니다.

  • 지불:

    30% when order confirmed, 70% before shipment
  • 제품 원산지:

    china
  • 색:

    Customization
  • 배송 포트:

    Shanghai, China
  • 리드 타임:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A352 LCB+316SS
  • Method of Operation:

    H.W.
지금 문의
제품 상세 정보

제품 설명

유형

축류 체크 밸브

크기

2인치

압력

CL150

연결

RF

본체 소재

ASTM A352 LCB+316SS

디자인 표준

API 6D

대면

API 6D

엔드 플랜지 치수

ASME B16.5

시험 및 검사 코드

API 598

온도

-46 ~ 350 ° 기음

적용 매체

물, 석유 및 가스

특징

1. 축류 설계는 압력 강하를 최소화하고 원활하고 난류가 적은 흐름을 보장합니다.

2. RF 엔드가 있는 API 6D 표준에 따라 제조되어 파이프라인 시스템에서 안정적인 역류 방지 기능을 제공합니다.

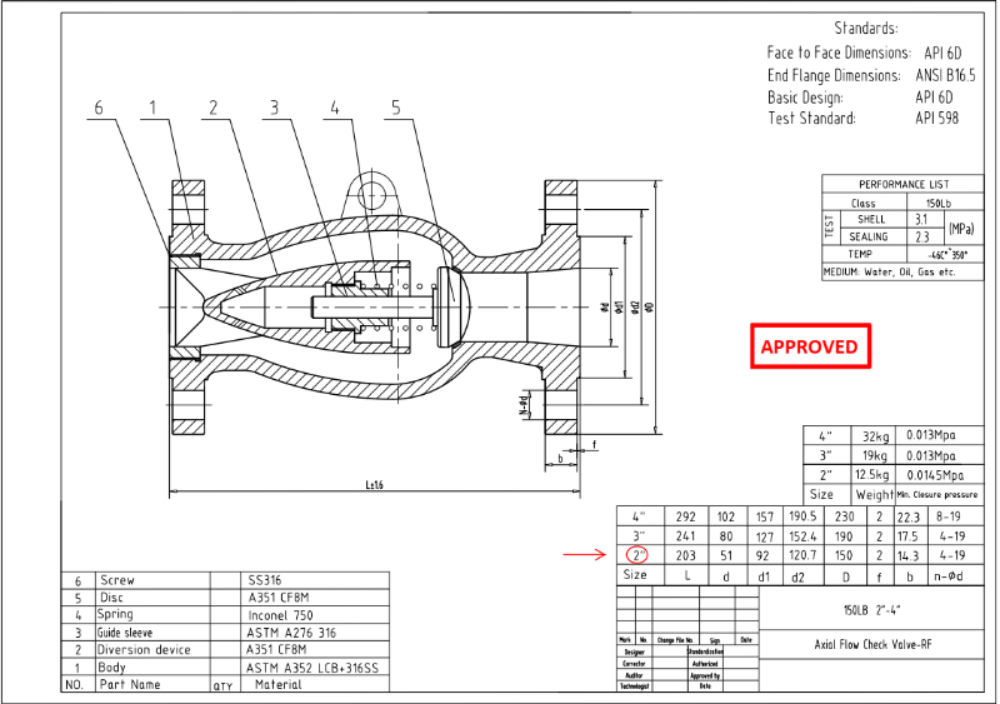

축류 체크 밸브 기술 도면

Axial Flow Check Valve

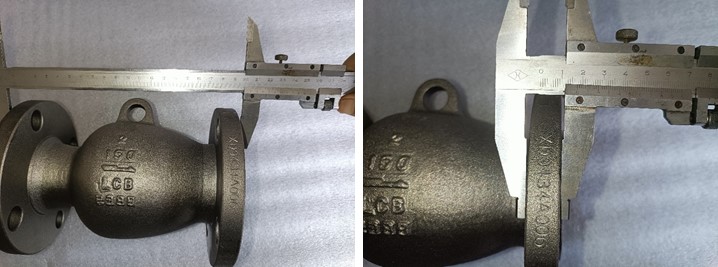

치수 확인

Axial Flow Check Valve

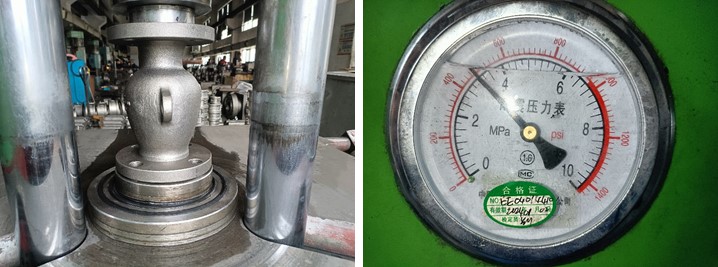

압력 테스트

Axial Flow Check Valve

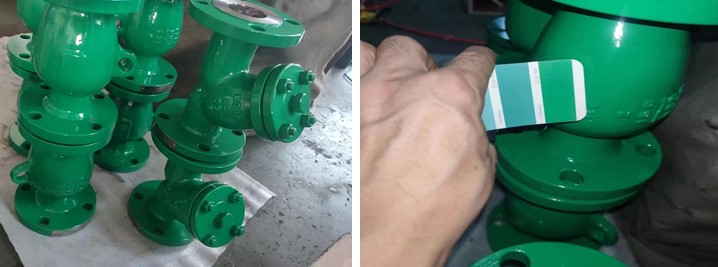

그림

Axial Flow Check Valve

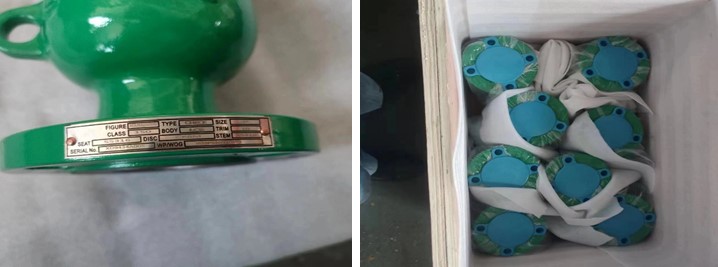

명판 및 포장

Axial Flow Check Valve

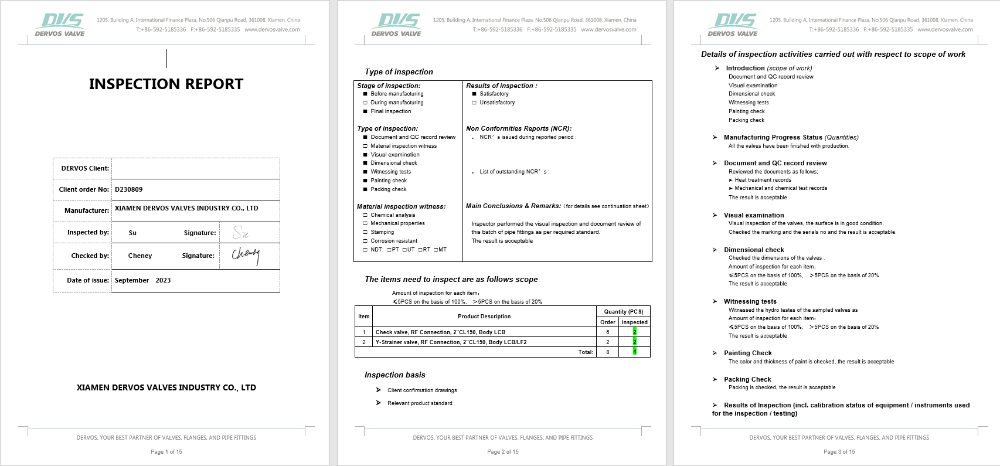

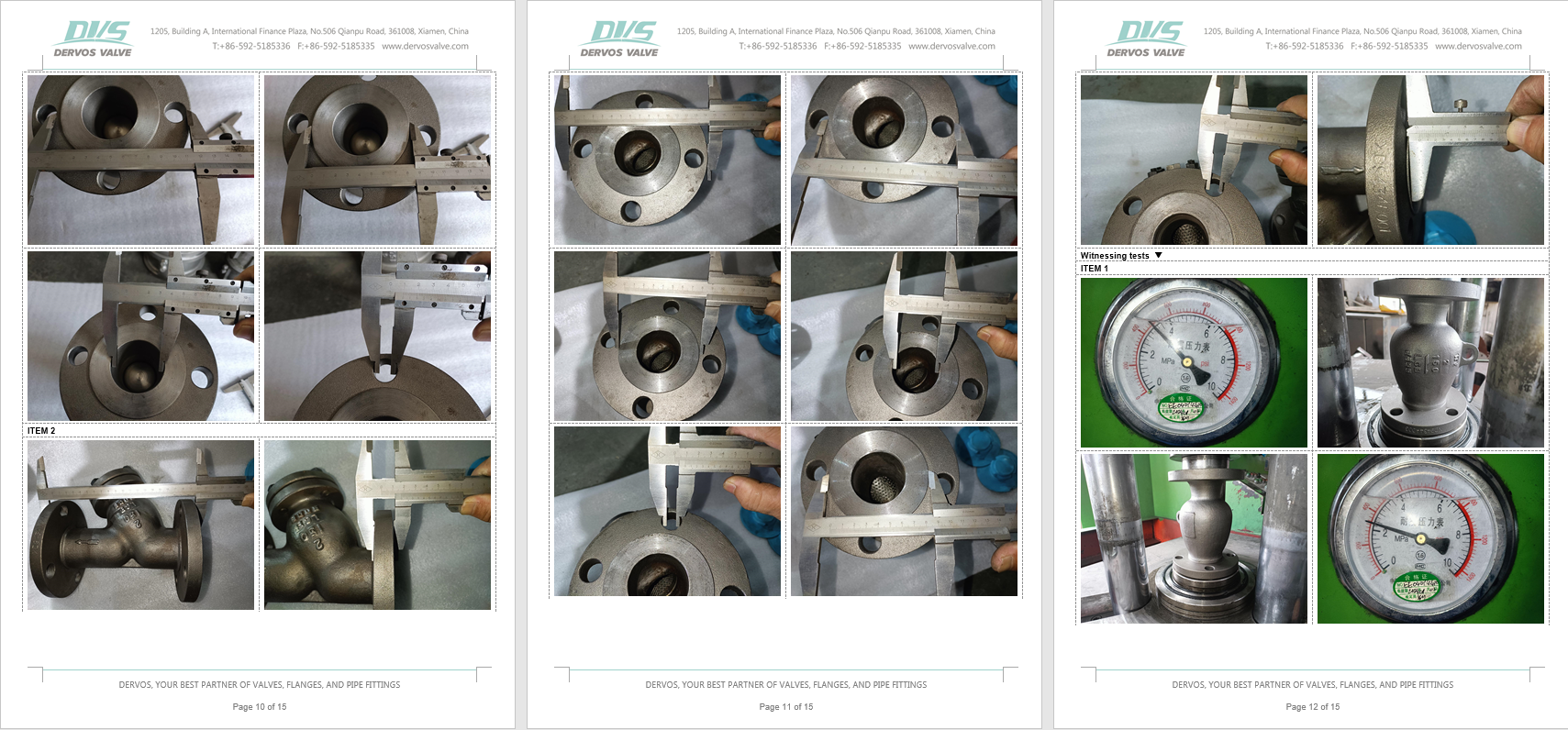

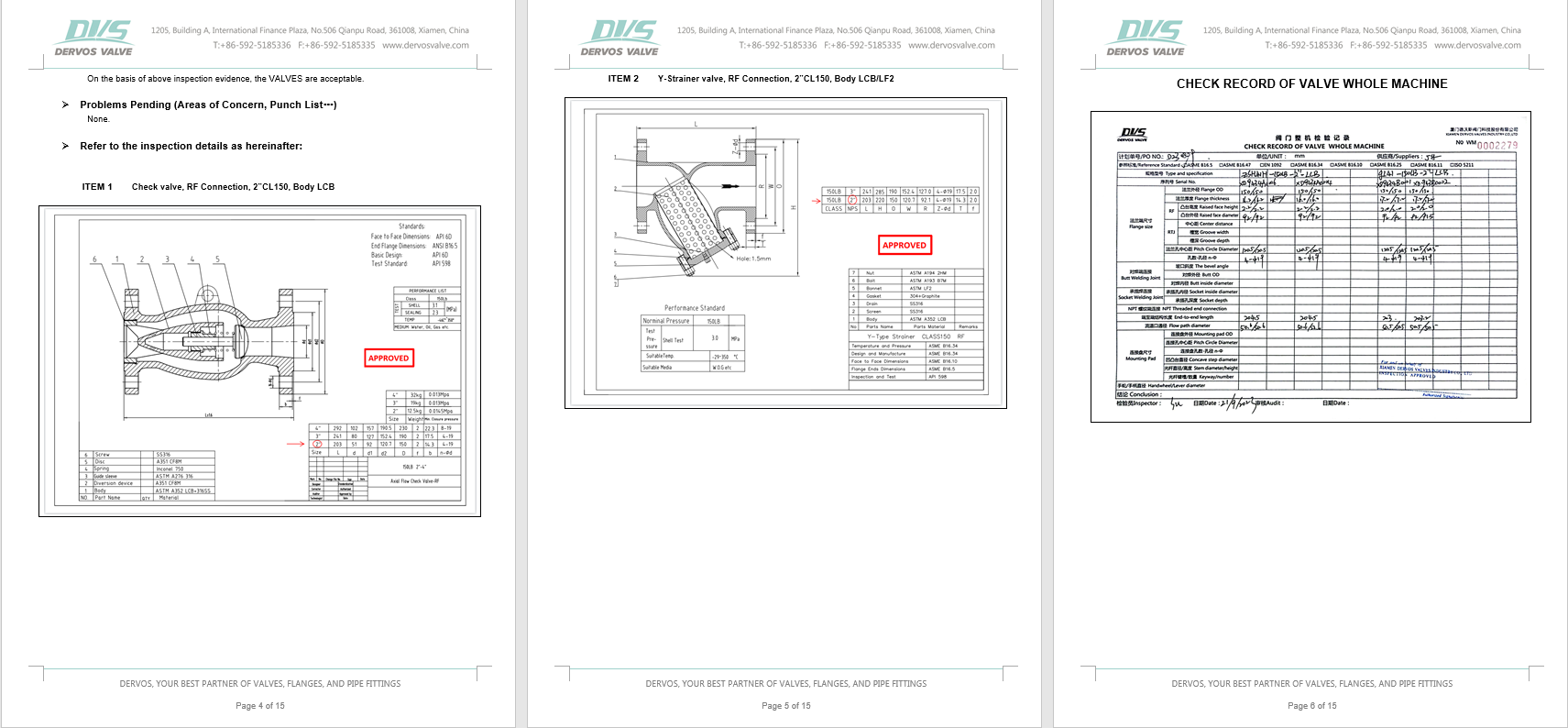

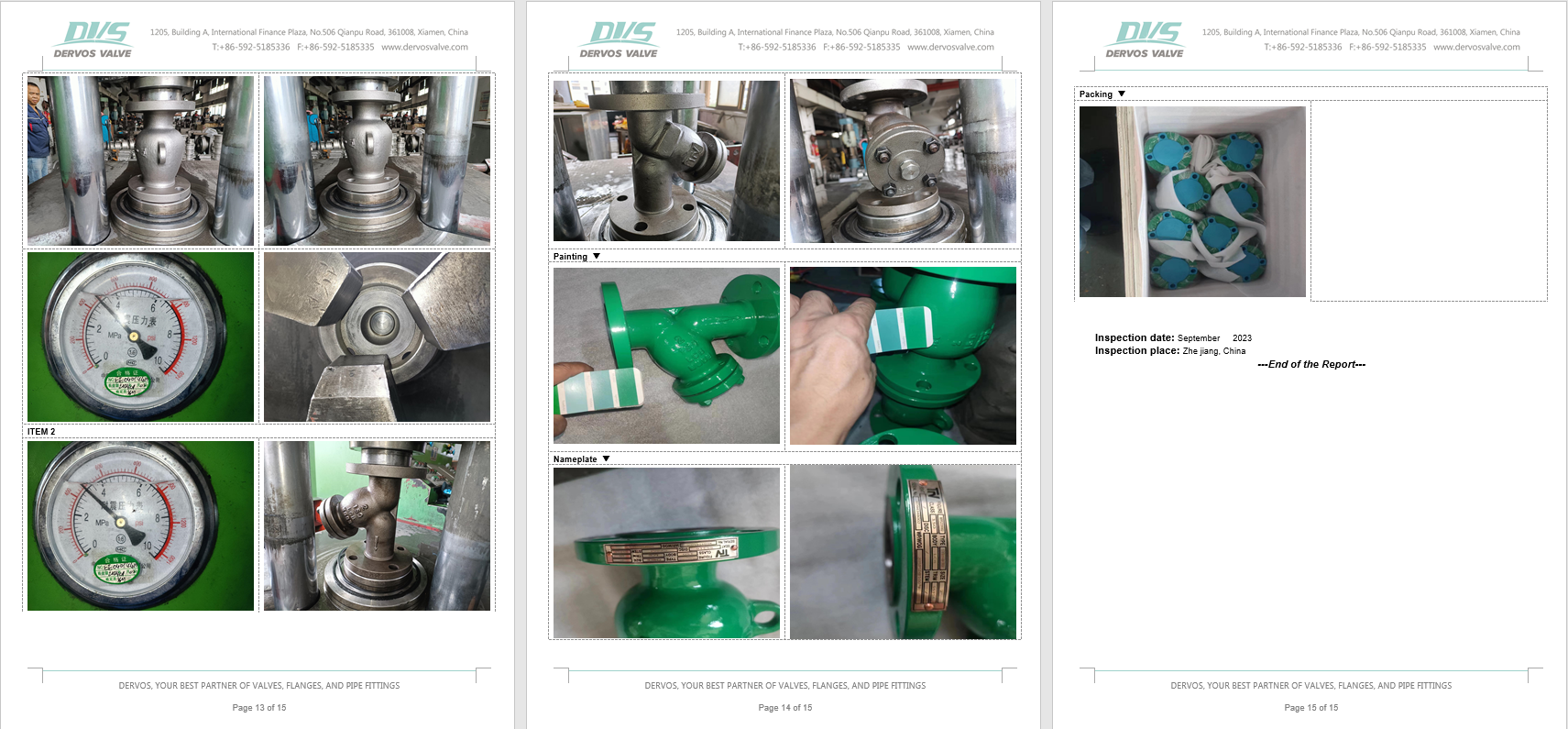

검사 보고서

Axial Flow Check Valve Axial Flow Check Valve Axial Flow Check Valve Axial Flow Check Valve
