지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A182 F316Method of Operation:

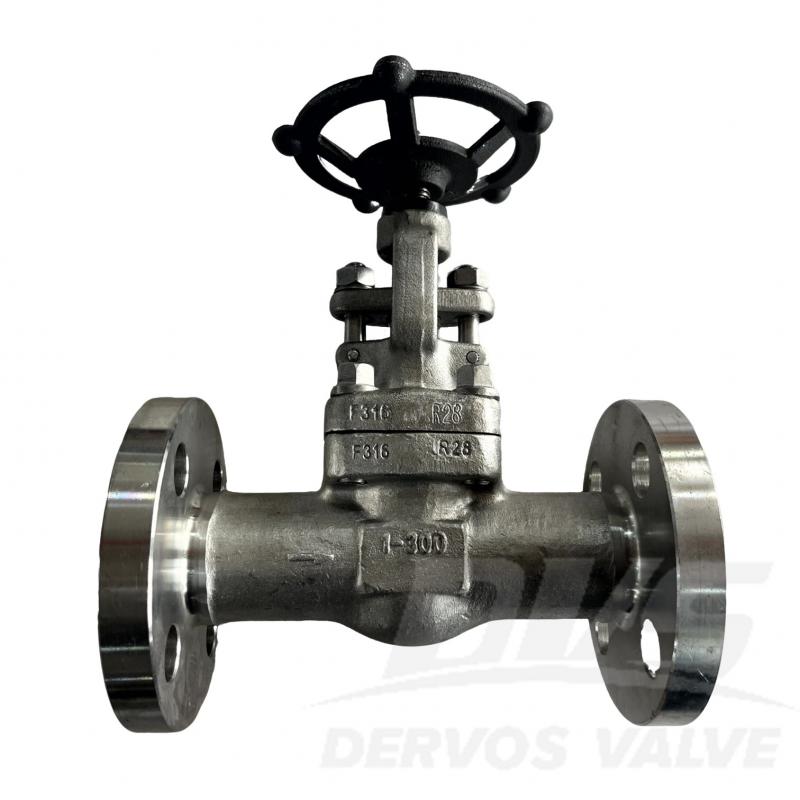

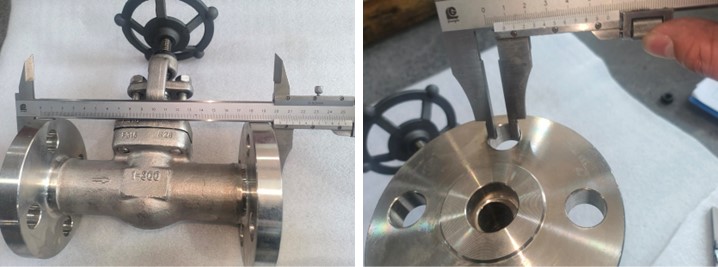

handwheel1인치 300LB 스테인리스 스틸 플랜지 글로브 밸브는 API602 표준에 따라 제작되었습니다. 밸브 본체는 A182 F316 재질이며, 볼트식 보닛과 포물선형 디스크 구조를 갖추고 있습니다. 연결 방식은 RF(125-250AARH)이며, 핸드휠 방식으로 작동합니다.
|
유형 |
스테인리스 스틸 글로브 밸브 |
|
크기 |
1인치 |
|
압력 |
150파운드 |
|
연결 |
RF |
|
작업 |
핸드휠 |
|
본체 재질 |
A182 F316 |
|
디자인 표준 |
API 602 |
|
대면 |
ASME B16.10 |
|
플랜지 치수 |
ASME B16.5 |
|
시험 및 검사 규정 |
API 598 |
|
온도 |
-46 ~ 200 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. F316 스테인리스강으로 제작되어 300LB 압력 적용 분야에서 탁월한 내식성과 내구성을 제공합니다.
2. API 602 규격을 준수하는 RF 플랜지가 있는 글로브 밸브 설계로 정밀한 유량 제어와 안정적인 밀봉 성능을 보장합니다.
스테인리스강 글로브 밸브 기술 도면
