볼 밸브와 플러그 밸브는 모두 산업용 배관 시스템에서 개폐 제어 및 차단에 사용되는 90도 회전식 밸브입니다. 두 밸브는 유사한 작동 원리를 공유하지만, 내부 설계 차이로 인해 특히 밀봉 성능, 압력 허용 능력, 작동 토크, 유지보수 요구 사항 및 다양한 유체에 대한 적합성 측면에서 서로 다른 성능 특성을 보입니다.
볼 밸브와 플러그 밸브 중 선택은 밸브 유형에 대한 선호보다 실제 운전 조건을 기준으로 해야 합니다. 적용 분야에서 긴밀한 차단, 빈번한 작동, 낮은 작동 토크가 필요하다면 볼 밸브가 흔히 선호됩니다. 시스템에 오염된 유체, 마모성 입자 또는 큰 유로가 포함되는 경우 플러그 밸브가 더 높은 신뢰성을 제공할 수 있습니다.
은볼 밸브는 관통 구멍이 뚫린 구형 차단 요소를 사용합니다. 밸브가 열리면 관통 구멍이 배관과 정렬되어 거의 제한 없는 유로를 제공합니다. 90도 회전하면 볼의 막힌 부분이 통로를 차단하여 차단 기능을 수행합니다.
플러그 밸브는 중앙을 관통하는 유로가 있는 원통형 또는 원추형 플러그를 사용합니다. 플러그는 본체 내부에서 회전하여 유량을 제어합니다. 설계에 따라 플러그 밸브는 윤활식, 슬리브식 또는 비윤활식으로 제작될 수 있으며, 각 구조는 서로 다른 밀봉 특성을 제공합니다.
밀봉 메커니즘은 두 밸브의 주요 차이점 중 하나입니다. 볼 밸브는 일반적으로 소프트 시트, 금속 시트 또는 두 가지를 조합한 방식을 사용하여 신뢰성 있는 차단을 달성합니다. 시스템에서 특히 가스 서비스나 중요 공정 적용 분야와 같이 기포 누설 없는 차단이 필요한 경우, 적절히 선정된 볼 밸브는 우수한 밀봉 성능을 제공할 수 있습니다.
플러그 밸브는 플러그와 밸브 본체 또는 슬리브 사이의 접촉에 의존합니다. 윤활식 플러그 밸브는 플러그와 본체 사이에 주입된 실란트를 사용하여 마찰을 줄이고 밀봉 성능을 향상시킵니다. 이 설계는 실란트가 밀봉 표면을 보호하는 데 도움을 주기 때문에 유체에 오염물이 포함된 적용 분야에서 우수한 성능을 발휘할 수 있습니다.
운전 조건은 볼 밸브 또는플러그 밸브중 어느 것이 더 적합한지를 결정합니다.

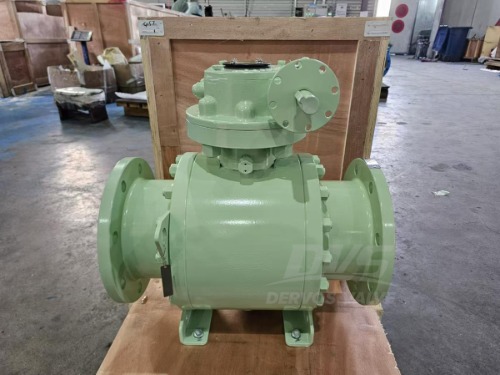

볼 밸브는 신뢰성 있는 차단이 필요한 석유 및 가스, 석유화학, LNG, 화학 처리 및 발전 산업에서 널리 사용됩니다. 플로팅 볼 밸브는 일반적으로 낮은 압력 시스템에 적용되며, 트러니언 장착 볼 밸브는 트러니언 지지가 작동 토크를 줄여주기 때문에 대구경 및 높은 압력 등급에서 선호됩니다.
밸브가 빈번한 개폐 작동을 겪는 경우, 볼 밸브는 낮은 마찰 작동과 90도 회전 구동 방식 덕분에 일반적으로 장점을 제공합니다. 그러나 고형 입자가 포함된 유체를 다룰 때는 신중한 검토가 필요합니다. 마모성 입자가 볼과 시트 사이에 갇히면 시트 손상과 누설이 발생할 수 있습니다.
플러그 밸브는 오염된 유체, 슬러리, 폐수 및배관과 같이 유동 매체에 부유 고형물이 포함될 수 있는 적용 분야에서 자주 선택됩니다. 크고 직선적인 유로는 막힘 위험을 줄입니다. 공정 유체에 연질 밀봉 재료를 손상시킬 수 있는 오염물이 포함되어 있다면 금속 시트식 또는 윤활식 플러그 밸브가 더 나은 운전 성능을 제공할 수 있습니다.
온도와 압력도 중요한 요소입니다. 적용 분야가 고압, 고온 또는 내화 안전 요구 사항을 포함하는 경우 금속 시트 볼 밸브 또는 특수 설계된 플러그 밸브를 고려해야 합니다. 부식과 조기 고장을 방지하기 위해 본체 재질, 시트 재질 및 밀봉 부품을 포함한 재질 선택은 공정 유체와 일치해야 합니다.
볼 밸브와 플러그 밸브는 유지보수 요구 사항에서 큰 차이를 보입니다. 볼 밸브는 적절히 선정되고 설계 한계 내에서 작동하면 일반적으로 최소한의 유지보수만 필요합니다. 그러나 부적절한 크기 선정, 과도한 개폐 작동 또는 부적합한 유체는 시트 마모를 가속할 수 있습니다.
플러그 밸브는 설계에 따라 주기적인 윤활이 필요할 수 있습니다. 윤활식 플러그 밸브의 경우 정기적인 실란트 주입이 밀봉 성능을 유지하고 작동 토크를 줄이는 데 도움을 줍니다. 따라서 유지보수 접근이 가능한 특정 까다로운 서비스 조건에 적합합니다.
밸브가 유지보수가 어려운 위치에 설치되는 경우 유지보수가 필요 없거나 유지보수가 적은 설계가 선호될 수 있습니다. 정기적인 검사와 윤활이 허용되는 경우 플러그 밸브는 까다로운 유체 조건에서도 신뢰성 있는 작동을 제공할 수 있습니다.
밀봉 성능은 어떤 밸브가 더 우수합니까, 볼 밸브인가요 플러그 밸브인가요?
두 밸브 모두 신뢰성 있는 차단을 제공할 수 있습니다. 볼 밸브는 일반적으로 긴밀한 차단과 기포 누설 없는 밀봉이 필요한 경우 선택되며, 플러그 밸브는 오염되거나 마모성이 있는 서비스에서 효과적인 밀봉을 제공할 수 있습니다.
고압 적용 분야에서는 볼 밸브가 플러그 밸브보다 더 우수합니까?
항상 그렇지는 않습니다. 트러니언 장착 볼 밸브는 고압 적용 분야에서 널리 사용되지만, 적절히 설계된 플러그 밸브도 까다로운 압력 및 온도 조건을 처리할 수 있습니다.
슬러리 또는 오염된 유체에는 어떤 밸브가 더 적합합니까?
플러그 밸브가 더 적합한 경우가 많습니다. 직선 유로가 막힘 위험을 줄이고 일부 설계는 오염된 유체를 더 잘 견딜 수 있기 때문입니다.
석유 및 가스 시스템에서 볼 밸브가 흔히 사용되는 이유는 무엇입니까?
볼 밸브는 빠른 90도 회전 작동, 낮은 압력 강하, 신뢰성 있는 차단 및 다양한 압력 등급과 재질에 대한 호환성을 제공하므로 많은 석유 및 가스 적용 분야에 적합합니다.
볼 밸브와 플러그 밸브 중 어떻게 선택해야 합니까?
우선순위가 빈번한 작동, 낮은 토크 및 긴밀한 차단이라면 일반적으로 볼 밸브가 적합합니다. 서비스 조건에 오염된 유체, 부유 고형물 또는 큰 제한 없는 유로가 필요한 경우에는 플러그 밸브가 더 나은 선택일 수 있습니다.
