정유 공장 가동 중단 시, 라인 블라인드 밸브와 이중 차단 및 블리드(DBB) 사이의 선택은 안전한 방법과 안전하지 않은 방법 사이의 경쟁이 아닙니다. 둘 다 유효한 격리 방법이 될 수 있지만, 위험을 제어하는 방식은 서로 다릅니다.

라인 블라인드 밸브는 견고한 블라인드 플레이트를 파이프라인 보어 내부로 이동시켜 격리를 생성합니다. 이 격리는 시각적이며 기계적입니다. 이중 차단 및 블리드 구성은 두 개의 장벽을 닫고 그 사이의 블리드나 벤트(통기구)를 열어 격리하므로, 갇힌 압력이나 누출을 방출하거나 모니터링할 수 있습니다. 엔지니어링 측면에서의 질문은 단순히 "어느 것이 더 잘 밀봉되는가?"가 아닙니다. "격리 후 어떤 작업이 수행될 것인가, 그리고 현장에서 밸브 시트, 블리드 모니터링 및 절차 제어에 얼마나 의존할 수 있는가?"가 핵심입니다.

가동 중단 작업은 격리 표준을 변경합니다

일상적인 계기 작업, 샘플링 유지보수 또는 짧은 검사 작업은 화기 작업, 용기 내부 진입, 플랜지 분리 또는 장기간의 정기 보수 작업과는 다른 격리 방법을 정당화할 수 있습니다. 정유 공장에서 동일한 탄화수소 라인이라도 작업에 따라 노출 정도가 달라지므로 어떤 작업에서는 저위험군이 되고 다른 작업에서는 고위험군이 될 수 있습니다.

DBB 구성은 블라인드 플레이트를 보어 내부로 이동시키지 않고 빠르고 검증 가능한 밸브 격리가 필요할 때 유용합니다. 블리드 지점은 작업자가 격리 지점 사이에 압력이 갇혀 있는지, 또는 시트 중 하나가 통과하고 있는지 확인할 수 있는 방법을 제공합니다. 많은 운영 팀에게 있어 이는 격리 해제가 더 많은 작업과 노출을 초래할 수 있는 빈번하거나 일시적인 격리에 DBB를 실용적인 선택으로 만들어 줍니다.

A 라인 블라인드 밸브 는 작업 시 가동 중이거나 가동 가능성이 있는 시스템으로부터 물리적으로 눈에 보이는 분리가 필요할 때 더욱 강력해집니다. 격리된 장비를 가동 중단 기간 동안 열거나, 진입하거나, 용접하거나, 청소하거나, 서비스에서 제외해야 하는 경우, 견고한 블라인드 플레이트는 시트 밀폐성에 대한 의존도를 줄여줍니다. 밸브는 여전히 적절한 작동, 잠금, 표시 및 테스트가 필요하지만, 핵심 장벽이 더 이상 시트 표면에만 의존하지 않게 됩니다.

DBB가 그 가치를 인정받는 경우

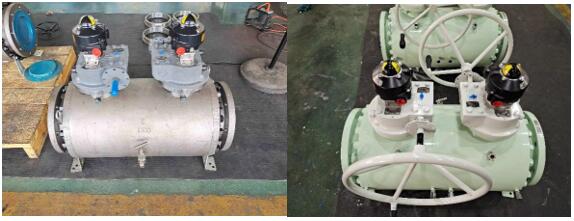

DBB는 가동 중단 시간을 줄일 수 있기 때문에 매력적입니다. 소형 DBB 밸브나 2밸브 DBB 구성은 스풀을 제거하거나 별도의 블라인드 플랜지를 설치하지 않고도 격리, 블리드 및 검증을 수행할 수 있습니다. 소구경 연결부, 드레인, 벤트, 샘플링 지점 또는 계기 인출부가 많은 정유 공장 유닛의 경우 이러한 속도가 중요합니다.

DBB의 위험은 안전 사례가 여전히 시트 무결성, 올바른 블리드 경로 설정, 압력 모니터링 및 규율 있는 잠금 관행에 의존한다는 점입니다. 블리드가 안전한 위치로 연결되지 않으면 방출 위험을 초래할 수 있습니다. 작업자가 두 개의 밸브를 닫았지만 블리드를 확인하지 않으면 시스템이 격리된 것처럼 보일 뿐일 수 있습니다. 밸브 시트가 코크스, 촉매 미분, 열 순환, 부식 또는 이물질로 인해 손상된 경우, 블리드 지점은 누출을 제거하기보다는 오히려 누출을 드러낼 수 있습니다.

이것이 바로 DBB가 가동 중단 계획에 명확하게 기술되어야 하는 이유입니다. 프로젝트가 두 개의 별도의 인라인 격리 밸브와 그 사이의 드레인 또는 벤트를 의미합니까? 소형 트윈 밸브 어셈블리입니까? DBB 또는 DIB 시트 설계가 적용된 단일 API 6D 볼 밸브입니까? 공정 격리 관점에서 볼 때 이들은 동일하지 않습니다.

라인 블라인드 밸브를 대체하기 어려운 경우

라인 블라인드 밸브는 현장에서 격리 상태가 물리적으로 명확하게 보이기를 원할 때 선택됩니다. 블라인드 위치에서 플레이트는 보어를 차단하고, 열린 위치에서 스페이서나 열린 포트는 흐름을 허용합니다. 이를 통해 유지보수 및 운영 팀은 가동 중단 준비 중에 라인 상태를 더 쉽게 확인할 수 있습니다.

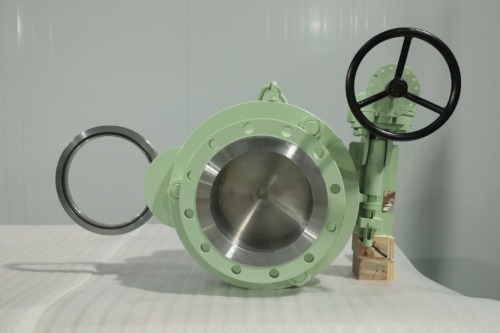

그 대가는 기계적 및 공간적 제약입니다. 스윙 타입 라인 블라인드는 플레이트 이동을 위한 여유 공간이 필요합니다. 슬라이딩 타입 라인 블라인드는 측면 이동 공간, 가이드, 그리고 작동 및 검사를 위한 충분한 접근성이 필요합니다. 더 큰 크기, 더 높은 압력 등급, 고온 서비스 또는 끈적한 탄화수소 매체는 기어, 유압, 공압 또는 전기 작동이 필요할 수 있습니다. 밸브 본체, 블라인드 플레이트, 씰 재질, 볼팅, 잠금 장치, 위치 표시 및 테스트 기록 모두가 격리 결정의 일부가 됩니다.

정유 공장 가동 중단 시, 누출의 결과가 큰 경우(탄화수소 라인 근처의 화기 작업, 밀폐 공간 진입, 가동 중인 유닛으로부터의 격리, 긴 유지보수 기간, 제품 전환 또는 감압 및 가스 제거 후 장비 개방) 이러한 추가 하드웨어는 정당화될 수 있습니다. 라인 블라인드 밸브가 가스 테스트, 허가 제어, 드레인, 벤트 또는 잠금의 필요성을 없애주는 것은 아닙니다. 이는 절차에 더 방어 가능한 물리적 장벽을 제공할 뿐입니다.

정유 공장 가동 중단 선택을 위한 비교

밸브 기능과 격리 절차를 혼동하지 마십시오

API 6D 볼 밸브DBB 또는 DIB 기능이 포함된 제품은 눈에 보이는 물리적 격리를 위해 설치되는 라인 블라인드 밸브와는 다른 조달 품목입니다. 이러한 오해는 견적 요청(RFQ)을 부실하게 만듭니다. 구매자는 현장 절차상 실제로는 물리적 블라인드가 필요한데도 “DBB 양방향 차단(positive isolation)”을 요청하거나, 단기 DBB 확인만 필요한 작업에 라인 블라인드 밸브를 요청할 수 있습니다.

RFQ에는 밸브 이름뿐만 아니라 격리 목적을 명시해야 합니다. 유용한 세부 정보로는 매체, 압력 등급, 온도, 라인 크기, 플랜지 표준, 가동 중단 기간, 하류 장비 개방 여부, 화기 작업 또는 밀폐 공간 진입 포함 여부, 필요한 잠금 또는 인터록 기능, 블리드/드레인 구성, 작동 방식, 테스트 표준, MTC 요구 사항 및 검사 문서 등이 있습니다.

정유 공장 가동 중단 시, 작업 범위에 맞는 사양을 선택하는 것이 더 안전합니다. 현장 절차에 따라 신속하고 모니터링이 가능한 밸브 기반 격리가 허용되는 경우에는 DBB를 사용하십시오. 작업자가 위험하거나 가동 중인 공정원으로부터 눈에 보이는 물리적 차단막을 필요로 하는 경우에는 라인 블라인드 밸브를 사용하십시오. 절차상 두 가지 모두가 필요한 경우, 구매 설명에서 이를 “양방향 차단(positive isolation)”이라는 모호한 문구 하나로 축소하지 마십시오.
