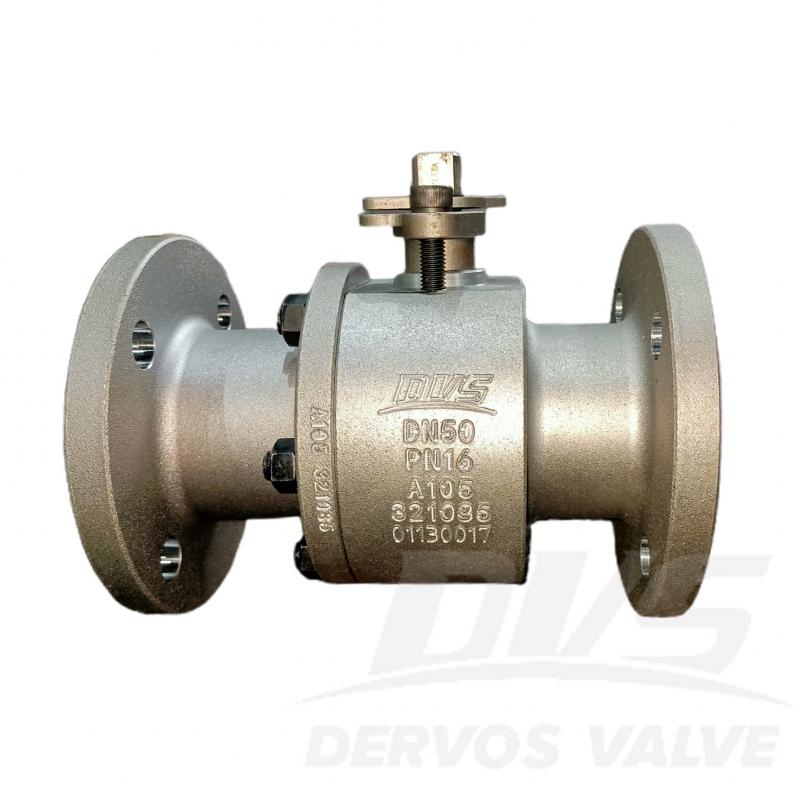

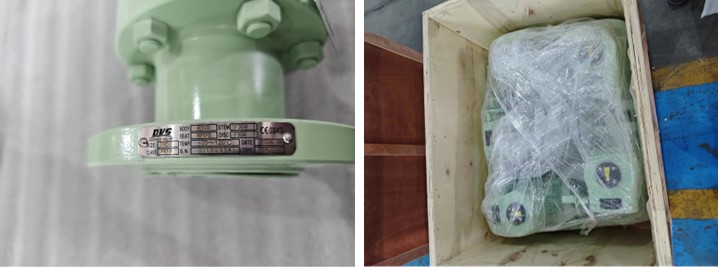

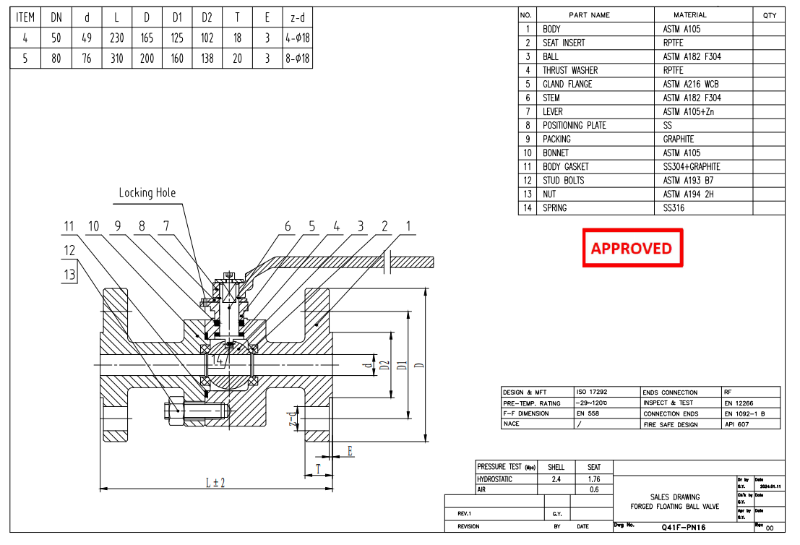

DN50 PN16 단조 플로팅 볼 밸브는 ISO17292 표준에 따라 제작됩니다. 밸브 본체는 ASTM A105 규격에 따라 제작됩니다. 풀 보어 플로팅 볼, 내화성 및 정전기 방지, 폭발 방지 스템의 구조적 특성을 갖추고 있습니다. 연결 방식은 RF입니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105
|
유형 |
단조 플로팅 볼 밸브 |
|
크기 |
디엔50 |
|
압력 |
PN16 |
|
연결 |
RF |
|
본체 재질 |
ASTM A105 |
|
디자인 표준 |
ISO17292 |
|
대면 |
EN 558 |
|
내화 설계 |
API 607 |
|
시험 및 검사 코드 |
EN 12266 |
|
온도 |
-29 ~ 120 °C |
|
적용 매체 |
물, 석유 및 가스 |
1. ASTM A105 탄소강으로 제작되어 산업용으로 뛰어난 강도와 내구성을 제공합니다.
2. RF 끝이 있는 플로팅 볼 밸브는 PN16 압력 등급에서 견고한 밀봉과 원활한 흐름 제어를 보장합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
